8位有符号乘法器设计Verilog代码Quartus仿真

名称：8位有符号乘法器设计Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

8位有符号乘法器设计

1、输入2个8位有符号数

2、计算他们的乘积

3、支持清零、置数功能

4、输出乘积及运算结束标志

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

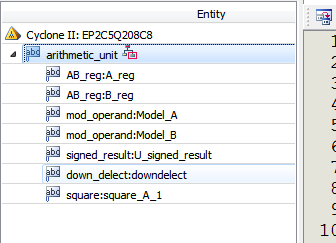

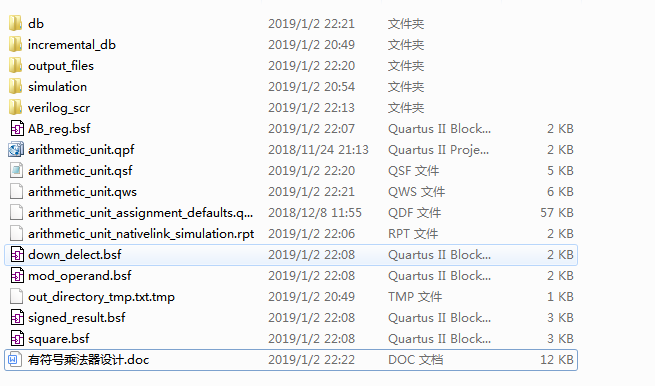

1.工程文件

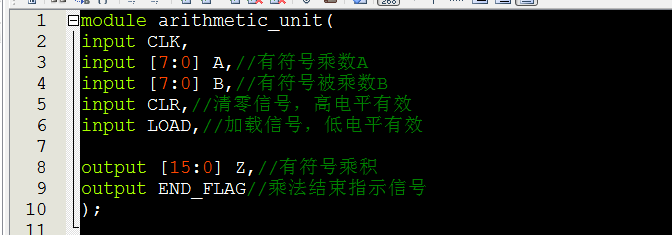

2.程序文件

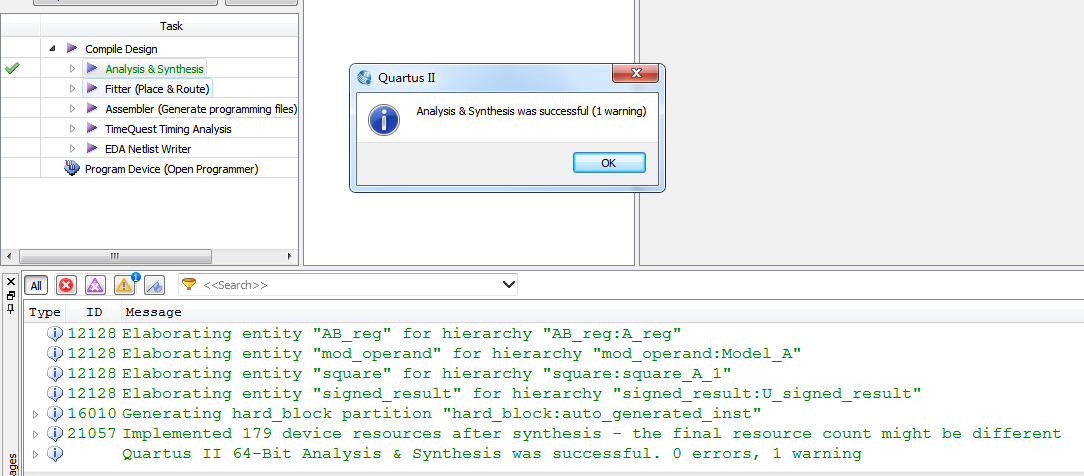

3.程序运行

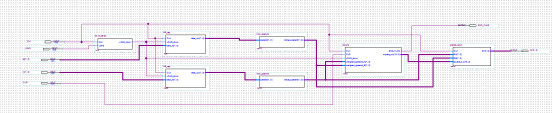

4.程序RTL图

5.顶层原理图文件

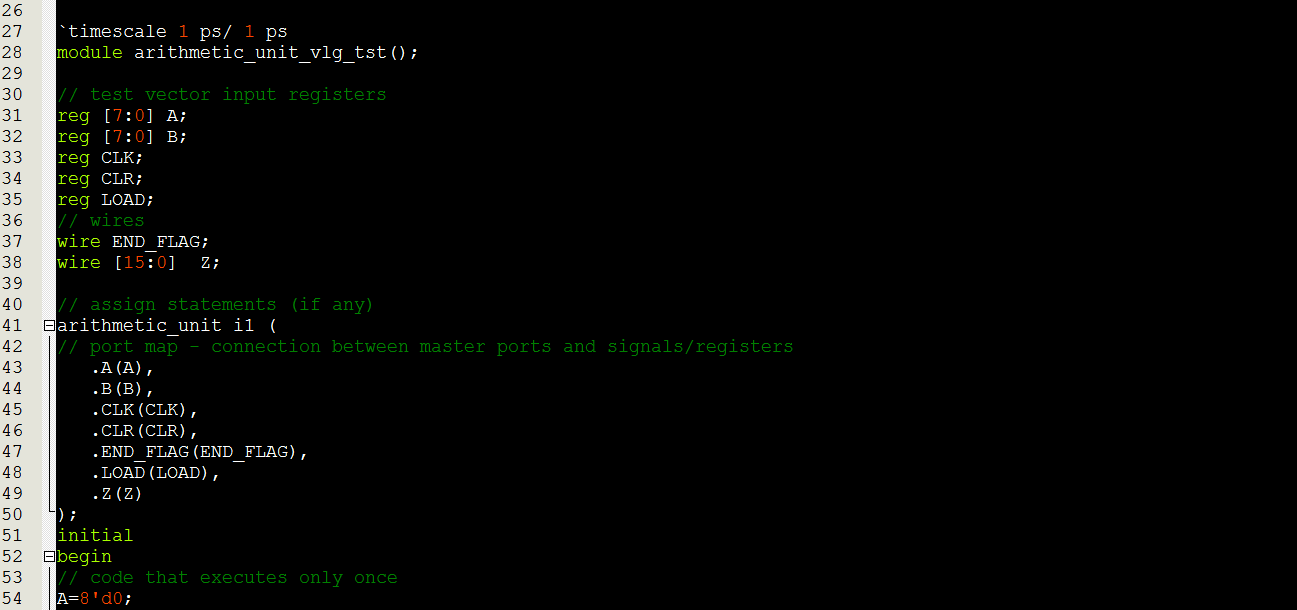

6.Testbench

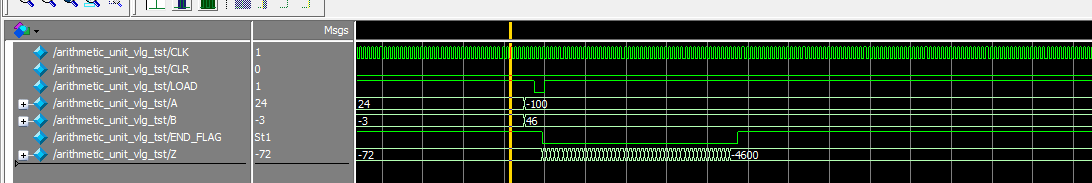

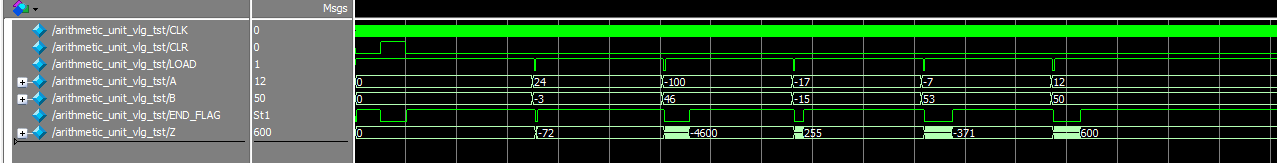

7.仿真图

部分代码展示:

module?arithmetic_unit(
input?CLK,
input?[7:0]?A,//有符号乘数A
input?[7:0]?B,//有符号被乘数B
input?CLR,//清零信号，高电平有效
input?LOAD,//加载信号，低电平有效
output?[15:0]?Z,//有符号乘积
output?END_FLAG//乘法结束指示信号
);
//LOAD信号的下降沿检测模块
down_delect?downdelect(
.?CLK(CLK),
.?LOAD(LOAD),
.?LOAD_down(LOAD_down)
);
wire?[7:0]?RA;//寄存器
wire?[7:0]?RB;//寄存器
//寄存器模块
AB_reg?A_reg(
.?CLK(CLK),
.?LOAD_down(LOAD_down),
.?data_in(A),
.?data_out(RA)
);
//寄存器模块
AB_reg?B_reg(
.?CLK(CLK),
.?LOAD_down(LOAD_down),
.?data_in(B),
.?data_out(RB)
);
wire?[7:0]?unsigned_operand_A;
wire?[7:0]?unsigned_operand_B;
//有符号数据转换为无符号数据
mod_operand?Model_A(
.operand(RA),
.Model_operand(unsigned_operand_A)
);
//有符号数据转换为无符号数据
mod_operand?Model_B(
.operand(RB),
.Model_operand(unsigned_operand_B)
);
wire?[15:0]?square_out;//无符号乘积结果
square?square_A_1?(
.?CLK(CLK),
.?CLR(CLR),//清零
.?LOAD_down(LOAD_down),//开始
.?unsigned_operand_A(unsigned_operand_A),//A
.?unsigned_operand_B(unsigned_operand_B),//B
.?END_FLAG(END_FLAG),//结束
.?square_out(square_out)//乘积
);
