CS5008：300mA,低噪声,电荷泵DCDC转换电路

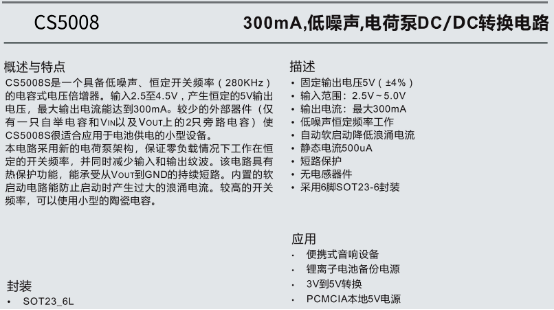

CS5008 是300mA 低噪声电荷泵 DC/DC 转换器，主打 “固定 5V 输出 + 低外围依赖 + 高稳定性”，专为电池供电的小型电子设备设计。其核心优势在于采用新型开关电容电荷泵架构，无需电感元件，仅需 1 只自举电容 + 2 只输入 / 输出旁路电容即可搭建电路，大幅简化设计、节省 PCB 面积；同时具备恒定 280KHz 开关频率，能减少输入 / 输出纹波，搭配低噪声特性，适配对干扰敏感的便携式设备，如小型音响、锂电备份电源等场景。

一、CS5008的特性

固定输出电压5V(±4%)

输入范围:2.5V~5.0V

输出电流:最大300mA

低噪声恒定频率工作

自动软启动降低浪涌电流

静态电流500uA

短路保护

无电感器件

采用6脚SOT23-6封装

二、CS5008的应用信息

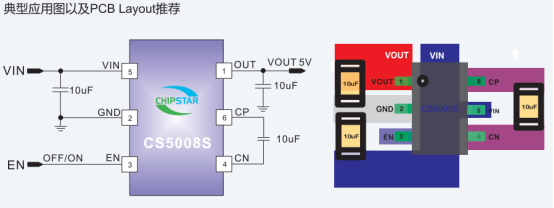

1、典型应用图及PCB Layout推荐

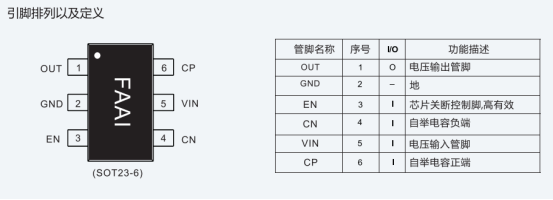

2、引脚排列及定义

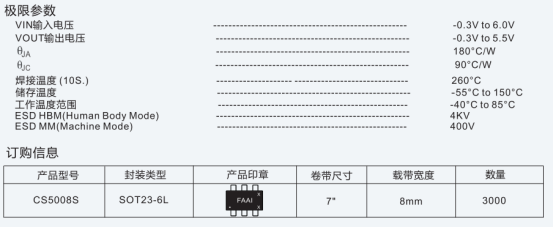

3、基础参数
