CS8898+CS5517+CS5069：低底噪1.7W单声道AB类功放方案

对于一些小型设备来说，他们的音频功放并不用太大的功率。针对这一场景，CS8898：10pV超低底噪,1.7W单声道全差分高性能AB类音频放大器，能够在类似门禁这种需要小功率功放的场景下发挥作用。

一、音频功放

规格书给出了两种输出功率的组合搭配8Ω的喇叭，在输入5V和3.6V分别能做到1.7W@THD+N=10%和0.7W@THD+N=1%。

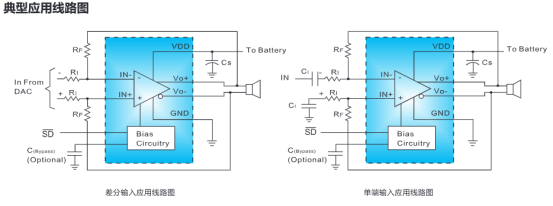

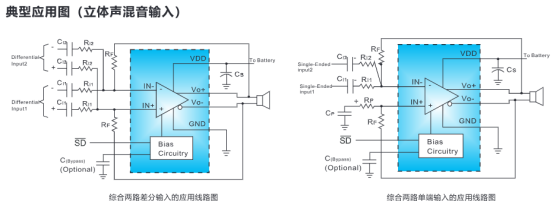

1、典型应用图

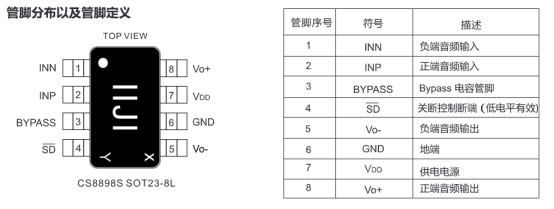

2、管脚排列及定义

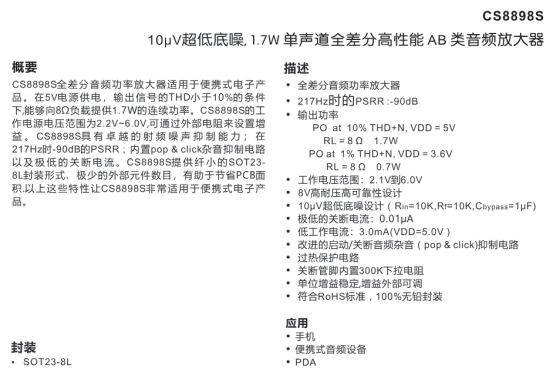

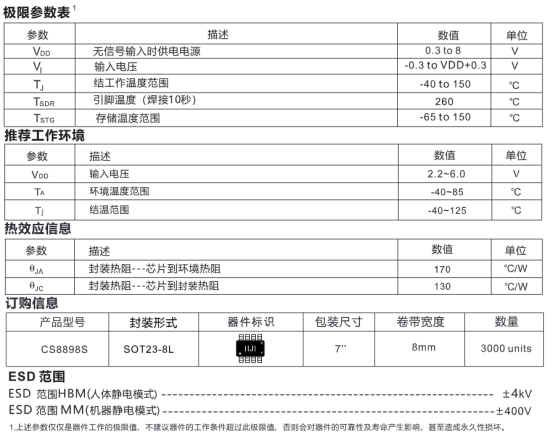

3、基础参数

二、DCDC

CS8898的工作电压范围在2.1V-6V，面对这种功率我们一般搭配1节锂电池即可，充满4.2V。面对不同的场景，DCDC的选择不同，假如是简单的门禁，那一颗合适的降压DCDC就可以输出固定的功率。假如是一款可以调节功放的小型设备，就可以选择一颗升降压的DCDC。CS5517：低功耗,单电感,升降压,600mADC-DC电压调整器。

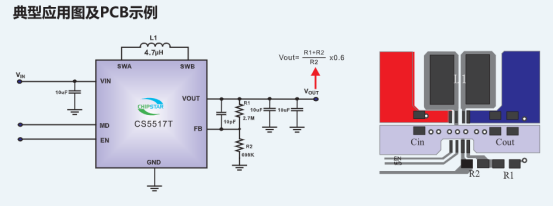

1、典型应用图

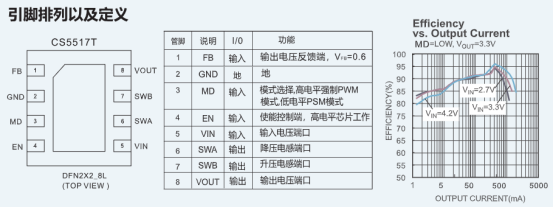

2、引脚排列及定义

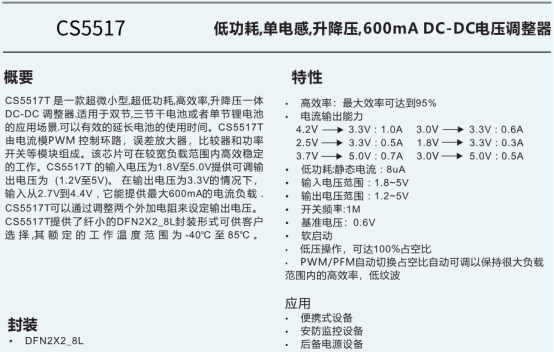

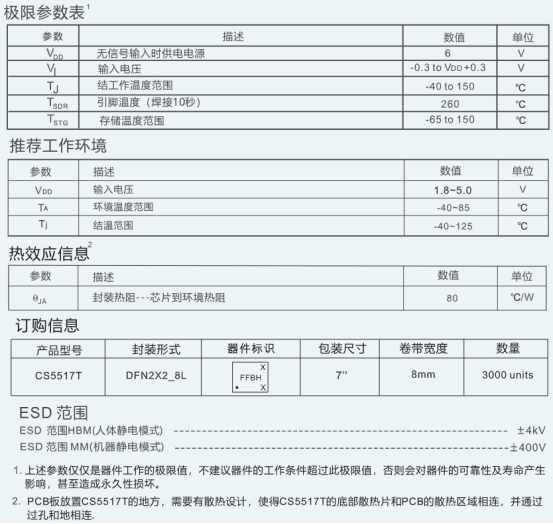

3、基础参数

三、充电管理芯片

对于这种小功率产品，单节锂电池就足够提供电压和续航能力。单节充电产品一般优先考虑线性充电，CS5069：输入耐压36V,BAT防反接且耐压20V,低电池泄漏电流,1A单节多类型锂电池线性充电芯片。

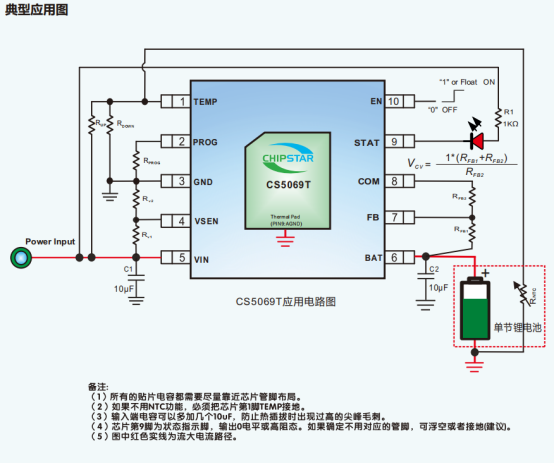

1、典型应用图

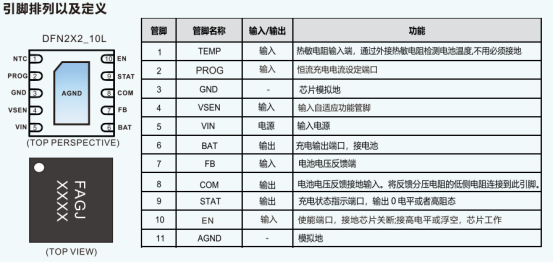

2、引脚排列及定义

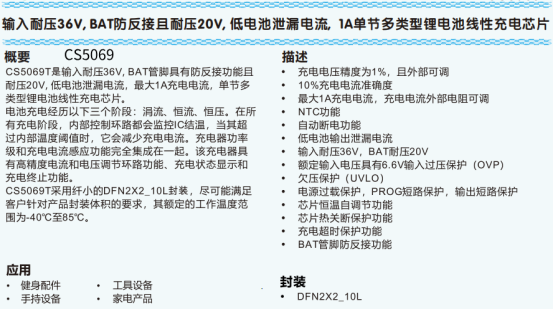

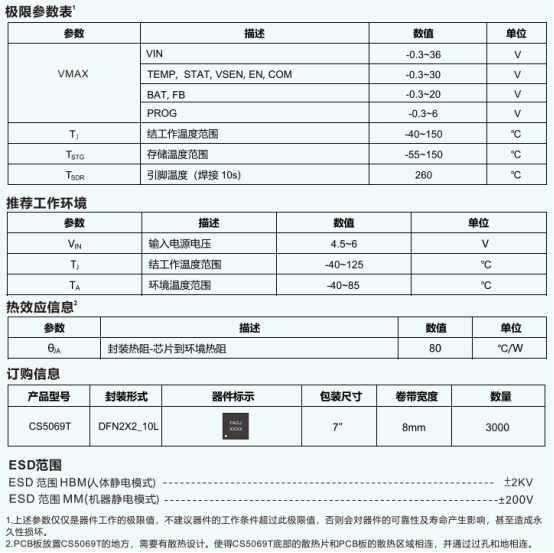

3、基础参数
