电子负载是电力电子实验室、电源研发、生产测试等领域的必备仪器。电子负载的核心是利用功率半导体器件（如 MOSFET 或 IGBT）作为可控的消耗元件。通过调节这些功率器件的导通程度（即改变其等效电阻），来控制从待测设备吸收电流的大小。
内部的控制环路会实时监测电压和电流，并与用户设定的值进行比较，不断调整功率器件的状态，以确保负载按照设定的模式（恒流、恒压、恒阻、恒功率）工作。
通常情况下电子负载中比较着重强调的指标为
1.电流变化率：指电子负载改变电流时的速度，单位通常是A/μs。这个值越大，意味着电流爬升或下降的“斜率”越陡峭。目前6Kw150V的低压电子负载产品中较高的电流爬升率已经可以达到40A/us。
2.瞬态频率：这个指标综合反映了负载进行周期性动态测试的能力。频率越高表示它能在极短时间内完成一次电流变化循环，这一功能适合测试电源对高频负载变化的响应。
电子负载的核心参数中，除了电流斜率之外，还要一个容易被忽略的指标，即电流的最小爬升时间，最小爬升时间能一定程度上反应出电子负载的控制带宽情况，也能比较真实反应负载的动态频率能力。

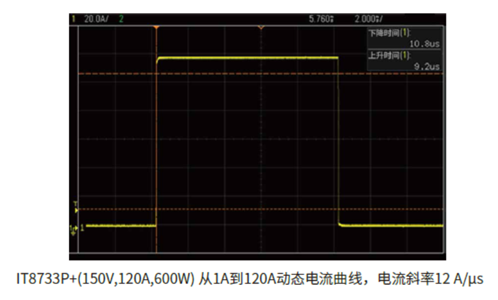

艾德克斯IT8700P+ 系列多通道电子负载，即在小功率电子负载矩阵中（200-800w）做到了满电流12A/us的高速电流爬升率。
同时在小电流变化下也缩短了电流的最小爬升时间。

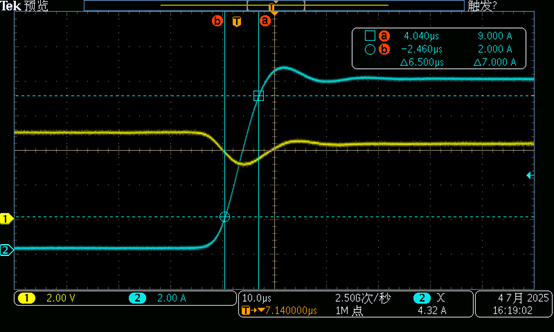

0.1A-10A 电流爬升 ?实际斜率 1.07A/us

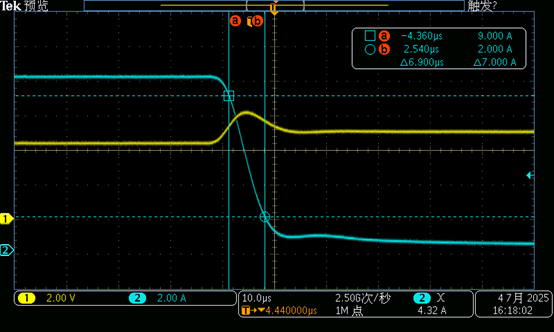

10A-0.1A 电流下降 ?实际斜率 1.01A/us
这一指标在板载电源芯片测试中尤为突出，板载电源IC通常电流较小，但有可能同时具备2-3路的输出，IT8700P+系列负载同时也具备多通道同步控制功能，能够更加便捷的应对此类产品的测试。
此外凭借通道间并联的特征，IT8700P+系列电子负载还可以满足
1.多路输出电源的同步测试
测试产品：测试如PC电源、服务器电源、工业电源模块等，它们通常同时输出+12V、+5V、+3.3V等多种电压。
测试内容：使用多通道电子负载的每个通道独立对应一路输出，并同时施加负载。这可以真实模拟电源在实际工作中的状态，精确测量：交叉调整率（当某一路负载剧烈变化时，对其他路输出电压的影响）。整体效率：在真实的多路加载条件下测量输入输出功率，计算效率。
优势：与传统顺序测试相比，测试时间大幅缩短，且能发现顺序测试无法暴露的潜在问题。
2.主备电冗余电源系统测试
测试产品：数据中心、通信设备中常采用N+1或2N冗余电源系统。
测试内容：用多个通道同时模拟多个冗余电源的负载，测试系统的均流性能、故障切换时间（当一路电源模拟故障时，系统能否无缝切换到备用电源）等可靠性指标。
此外，凭借小尺寸的特征多通道电子负载也是高效率自动化测试的理想选择。通过ATE系统集成满足电源适配器，充电宝等产品的生产线自动化下线检测。
