PROFINET从站转EtherCAT主站协议转换

1, 疆鸿智能JH-ECTM-PN网关，支持EtherCAT接口的各种设备，比如伺服驱动器、耦合器、仪表、PLC、DCS、FCS等等。

配置简单。不需要了解EtherCAT协议和PROFINET协议的细节，只需要参考手册，根据要求进行配置就可以。按照步骤完成，就可以轻松互联！

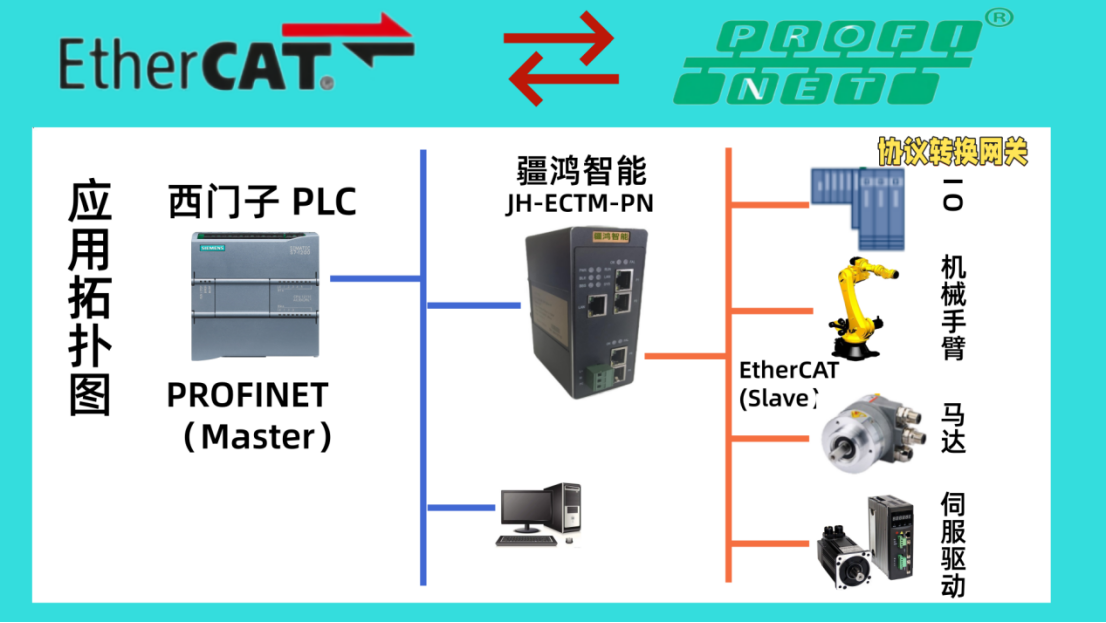

应用拓扑图

疆鸿智能JH-ECTM-PN在PROFINET一侧为PROFINET从站，在EtherCAT一侧为EtherCAT主站；

支持标准的PROFINET I/O协议

PROFINET支持的最多16个槽位，支持最大的输入字节数为1440字节，最大的输出字节为1440字节，输入输出字节的长度由TIA Portal设定

支持的模块类型

001 byte Input ? ? ? ? 001 word Input ? ? ? ?001 Dword Input

002 Dword Input ? ? ? 004 Dword Input ? ? ?008 Dword Input

016 Dword Input ? ? ? 032 Dword Input ? ? ?064 Dword Input

128 Dword Input

001 byte Output ? ? ? ?001 word Output ? ? 001 Dword Output

002 Dword Output ? ? ?004 Dword Output ? 008 Dword Output

016 Dword Output ? ? ?032 Dword Output ? 064 Dword Output

128 Dword Output

EtherCAT规范 V1.0.3.2；

支持CANopen over EtherCAT（CoE）协议：SDO上传和下载，SDO信息服务（访问CANopen对象字典），紧急情况请求；支持Ethernet over EtherCAT（EoE）协议（虚拟交换机）；支持Transfer over EtherCAT（FoE）协议；

支持DC – Synchronous、SM Synchronous模式

支持拓扑查看器、诊断检测、自动扫描

供电：24VDC(±5％)，最大功率3.5W

工作环境温度：-25～55℃，湿度≤95%

外形尺寸：34mm（宽）×110mm（高）×70mm（厚）

安装方式：35mm导轨

防护等级：IP20

2, PROFINET：由国际PROFIBUS国际组织推出，是新一代基于工业以太网技术的自动化总线标准。

EtherCAT：是一项高性能、低成本、应用简易、拓扑灵活的工业以太网技术，可用于工业现场级的超高速I/O网络。

PROFINET从站转EtherCAT主站协议转换就介绍到这，如需手册全部信息可联系公司商务邢经理，我们真诚期待与您交流~
