替代SGM42500有刷直流电机H桥驱动器具有故障诊断报告功能

描述：（替代SGM42500）

PC12X2（PC1222 ， PC1232 ， PC1242）是一款宽工作电压，大电流，高集成度的 H桥驱动芯片。包括两个半桥， IN1 和 IN2 输入接口，换向逻辑，以及包括限流，短路，过温，欠压，过压等完善的保护功能。精简的外部电路，适合各类有刷电机或电磁线圈的驱动。封装形式为带散热焊盘的ESOP8。PC12X2C为经典款， PC12X2I为智能款。智能款芯片可在短路，过温及其他异常情况下输出报警 FLT 信号。独特的堵转保护设计可以在电机碰到障碍时及时报警。如电机没有连接，或者接线、焊接不良， PC12X2的智能的开路保护逻辑也可以侦测出异常的情况。

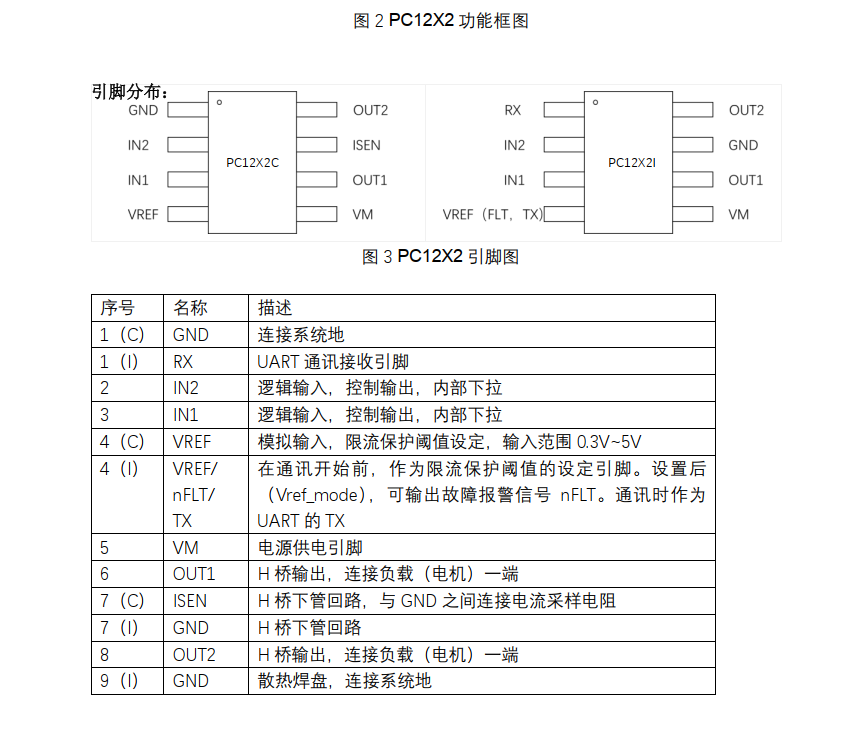

特点：

? AEC-Q100

? 工作电压 6V~20V（PC1222）

? 工作电压 6V~30V（PC1232）

? 工作电压 6V~40V（PC1242）

? 工作电流 3.6A（峰值）

? 工作温度-40~125℃

? 内置功率管导通阻抗 100mΩ

? 短路保护，过温，过压，欠压保护

? IN1 和 IN2 可实现正反转

? 可节省外部采样电阻， 内部具有可配置的参考电压

? 可实现堵转保护报警，开路保护报警

? 可通过 UART 通讯进行参数配置和故障诊断

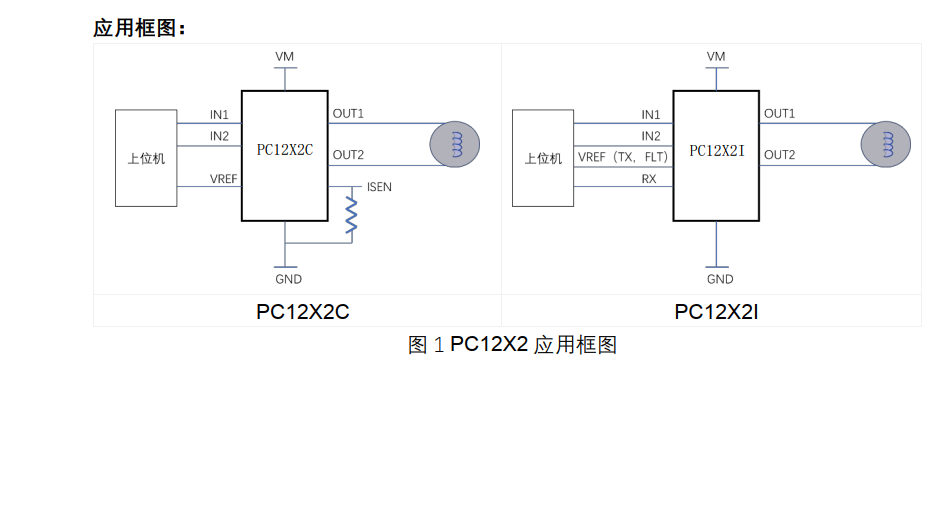

应用：

? 有刷电机驱动

? 电磁线圈驱动

? 单相电机驱动
