名称：VGA吃豆人游戏+Verilog+TD
软件：TD
语言：Verilog
代码功能：
---实现经典吃豆人游戏
演示视频：
项目相关图片预览
---
代码实现思路
本项目采用模块化设计，顶层模块负责各子模块的连接与时序同步。时钟分频模块生成VGA和游戏逻辑所需时钟，按键消抖模块确保玩家输入稳定，IO模块解析方向控制。画面控制模块根据吃豆人和鬼怪的位置动态生成VGA显示信号，得分统计模块实时更新分数。各模块通过信号线协同工作，实现游戏逻辑与硬件显示的高效结合。整体设计突出FPGA并行处理优势，保证游戏流畅运行。
---

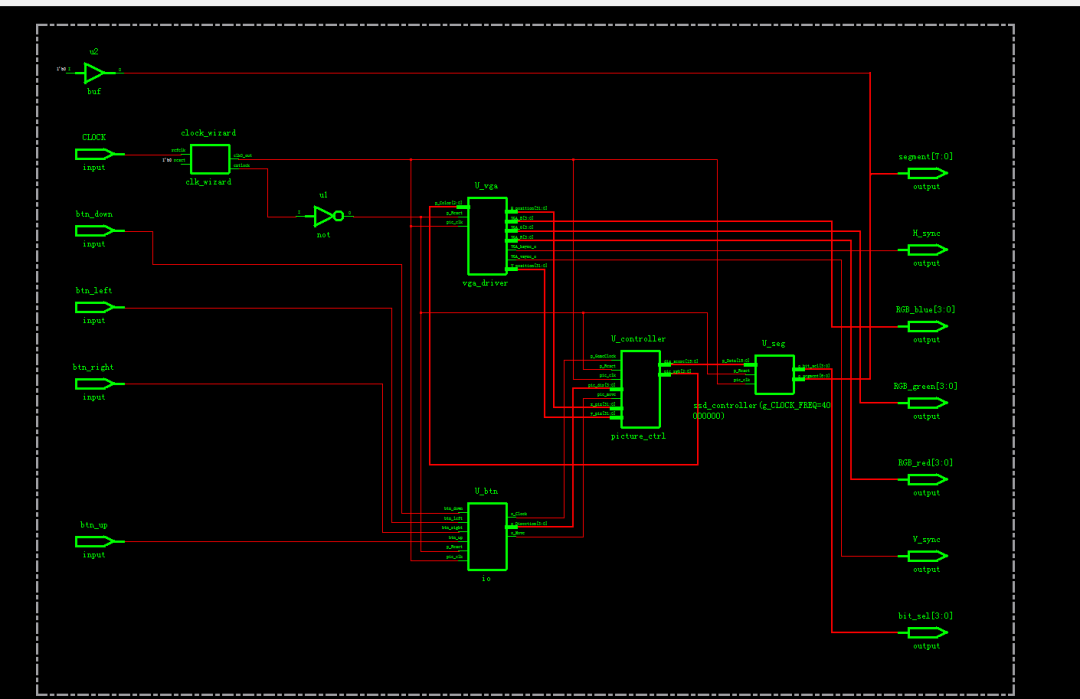

代码结构
clk_wizard
io
picture_ctrl
ssd_controller

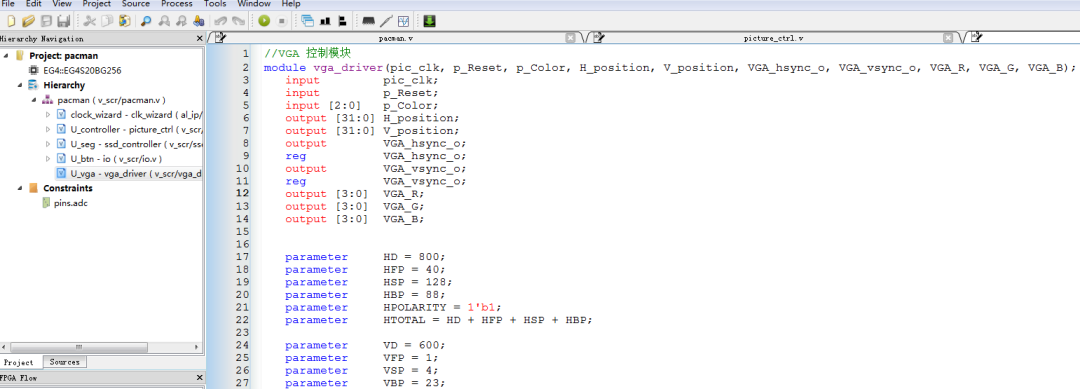

vga_driver
food/ghost/player/rectangle等
---
部分代码预览

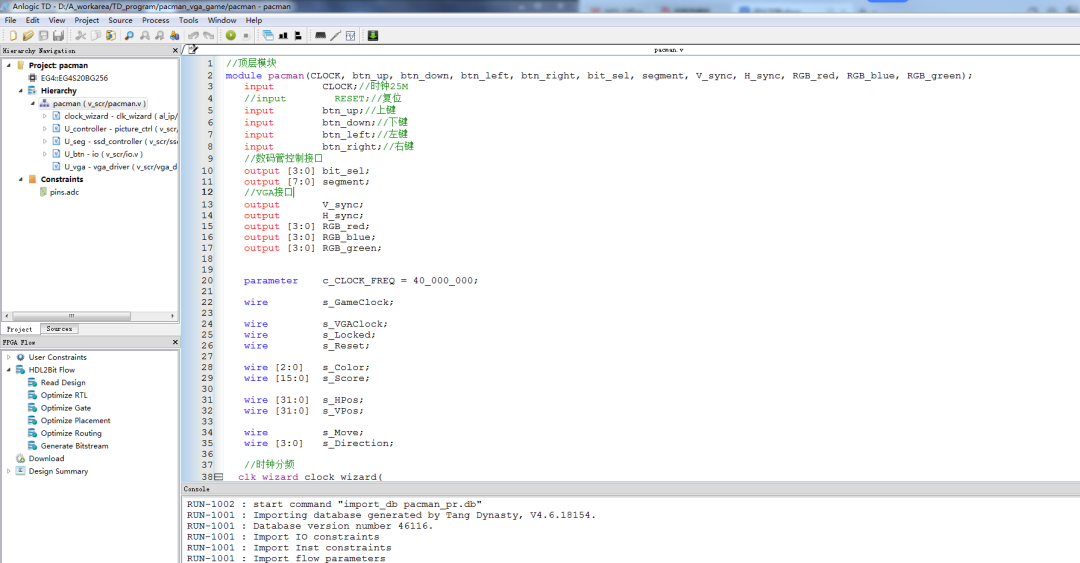

//顶层模块 pacman.v 前100行
module pacman(CLOCK, btn_up, btn_down, btn_left, btn_right, bit_sel, segment, V_sync, H_sync, RGB_red, RGB_blue, RGB_green);
? ?input ? ? ? ?CLOCK;
? ?//input ? ? ? ?RESET;
? ?input ? ? ? ?btn_up;
? ?input ? ? ? ?btn_down;
? ?input ? ? ? ?btn_left;
? ?input ? ? ? ?btn_right;
? ?output [3:0] bit_sel;
? ?output [7:0] segment;
? ?output ? ? ? V_sync;
? ?output ? ? ? H_sync;
? ?output [3:0] RGB_red;
? ?output [3:0] RGB_blue;
? ?output [3:0] RGB_green;
? ?parameter ? ?c_CLOCK_FREQ = 40_000_000;
? ?wire ? ? ? ? s_GameClock;
? ?wire ? ? ? ? s_VGAClock;
? ?wire ? ? ? ? s_Locked;
? ?wire ? ? ? ? s_Reset;
? ?wire [2:0] ? s_Color;
? ?wire [15:0] ?s_Score;
? ?wire [31:0] ?s_HPos;
? ?wire [31:0] ?s_VPos;
? ?wire ? ? ? ? s_Move;
? ?wire [3:0] ? s_Direction;
? clk_wizard clock_wizard(
? ? ?.clk0_out(s_VGAClock),
? ? ?.reset(1'b0),
? ? ?.extlock(s_Locked),
? ? ?.refclk(CLOCK)
? );
? ?assign s_Reset = (~s_Locked);
? ?picture_ctrl U_controller(
? ? ? .pic_clk(s_VGAClock),
? ? ? .p_GameClock(s_GameClock),
? ? ? .p_Reset(s_Reset),
? ? ? .x_pix(s_HPos),
? ? ? .y_pix(s_VPos),
? ? ? .pic_dir(s_Direction),
? ? ? .pic_move(s_Move),
? ? ? .pic_rgb(s_Color),
? ? ? .dis_score(s_Score)
? ?);
? ?ssd_controller #(c_CLOCK_FREQ) U_seg(
? ? ? .p_Reset(s_Reset),
? ? ? .pic_clk(s_VGAClock),
? ? ? .p_Data(s_Score),
? ? ? .o_bit_sel(bit_sel),
? ? ? .o_segment(segment)
? ?);
? ?io U_btn(
? ? ? .pic_clk(s_VGAClock),
? ? ? .p_Reset(s_Reset),
? ? ? .btn_up(btn_up),
? ? ? .btn_down(btn_down),
? ? ? .btn_left(btn_left),
? ? ? .btn_right(btn_right),
? ? ? .o_Clock(s_GameClock),
? ? ? .o_Move(s_Move),
? ? ? .o_Direction(s_Direction)
? ?);
? ?vga_driver U_vga(
? ? ? .pic_clk(s_VGAClock),
? ? ? .p_Reset(s_Reset),
? ? ? .p_Color(s_Color),
? ? ? .H_position(s_HPos),
? ? ? .V_position(s_VPos),
? ? ? .VGA_hsync_o(H_sync),
? ? ? .VGA_vsync_o(V_sync),
? ? ? .VGA_R(RGB_red),
? ? ? .VGA_G(RGB_green),
? ? ? .VGA_B(RGB_blue)
? ?);
endmodule
代码下载（付费后可见）：
点击链接获取代码文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=1542
