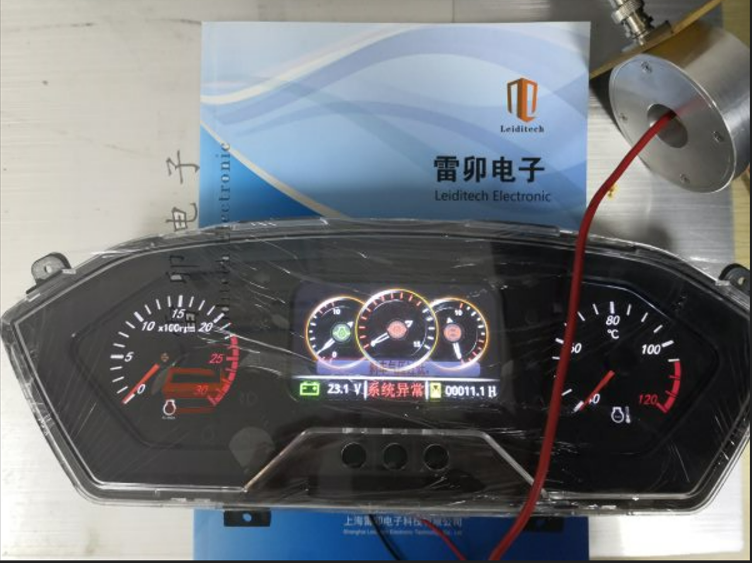

测试产品：24V电瓶车指示面板
雷卯实验室温湿度：26度 ， 61%。
测试标准：抛负载测试，需通过ISO7637-TP5A。
一．测试产品和标准要求如下：
| ISO7637-TP5A | Us(V) | Ri(Ω) | Td(ms) | INVT(S) | COUNT(C) |
| 24V | 174 | 2 | 400 | 60 | 5 |
| 24V | 174 | 1 | 400 | 60 | 5 |

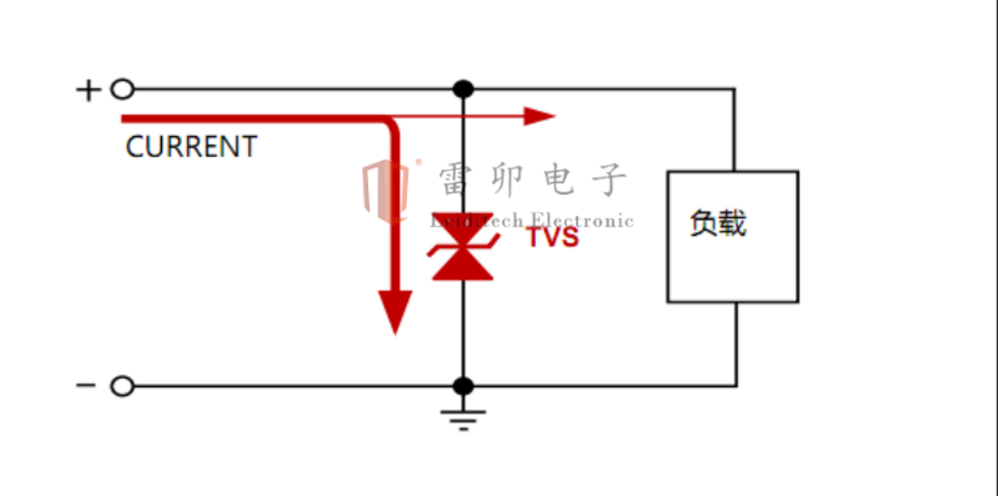

二．雷卯采用电路保护方案：

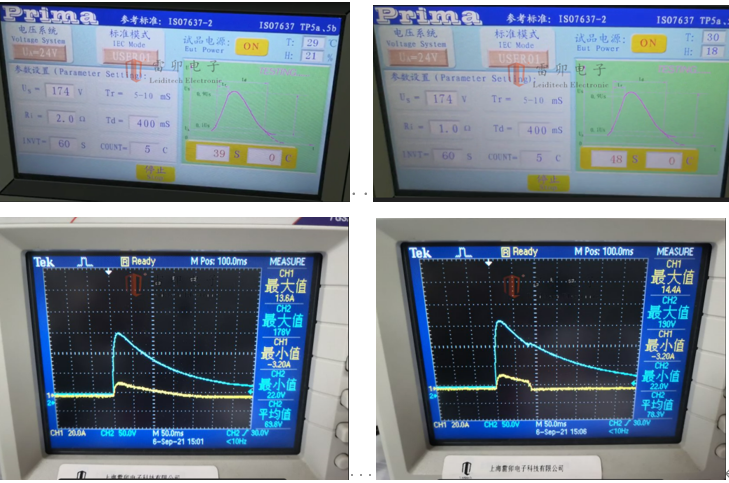

三．测试照片和结果数据记录：
| 选雷卯型号 | ISO7637-TP5A | Us(V) | Ri(Ω) | Td(ms) | INVT(S) | COUNT(C) | RESULT |
| SM8S36CA | 24V | 174 | 4 | 350 | 60 | 5 | 正常 |
| SM8S36CA | 24V | 174 | 2 | 400 | 60 | 5 | 正常 |
| SM8S36CA | 24V | 174 | 1 | 400 | 60 | 1 | 损坏 |
| P15S36CA | 24V | 174 | 1 | 400 | 60 | 5 | 正常 |
注：选雷卯SM8S36CA可以通过2Ω 400ms 5次；
若做1Ω 400ms测试，需要提高TVS功率，选用P15S36CA，可通过。
雷卯熟知汽车标准，有全套7637测试设备供客户免费测试，欢迎随时联系胡工18016225001。
