随着光纤到户（FTTH）技术的普及，中国的家庭网络已经进入了超高速时代。WiFi技术的快速发展，使网络带宽从1G逐步提升至10G以上，满足了用户对高性能网络的需求。在此背景下，高通推出了一款基于IPQ9570的10GPON WiFi7超高速路由器方案，为家庭、企业和运营商提供了高性能、低功耗且具成本效益的解决方案。
高通IPQ9570参考设计概述
IPQ9570 AP.AL05.1（QCARDP0475）是高通基于IPQ9570 SoC的参考设计，专为高性能无线网络应用而设计，适用于运营商网关、企业接入点、家庭路由器及Mesh节点。其硬件配置包括：
-?IPQ9570 SoC提供强大的处理能力。
-?QCN9274无线模块支持2.4GHz、5GHz及6GHz频段。
-?QCA8075与QCF8001实现高性能网络连接。
-?多种接口包括1个USB 3.0接口、4个1GbE接口、1个SFP光纤接口及1个10GbE接口（基于AQR113C）。
该设计支持多频段操作，并通过PCIe Gen3接口连接无线模块，确保高性能数据传输。此外，IPQ9570内置的2.4GHz 802.11ax Wi-Fi子系统未启用，进一步优化了系统资源分配。
AL05设计特点

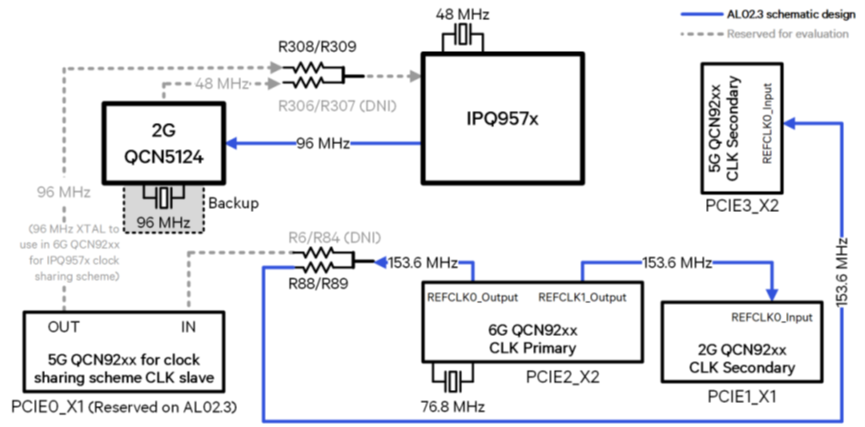

1.?时钟共享设计最高频率的无线芯片（如6GHz）被设置为主模式，以确保各频段的最佳性能。

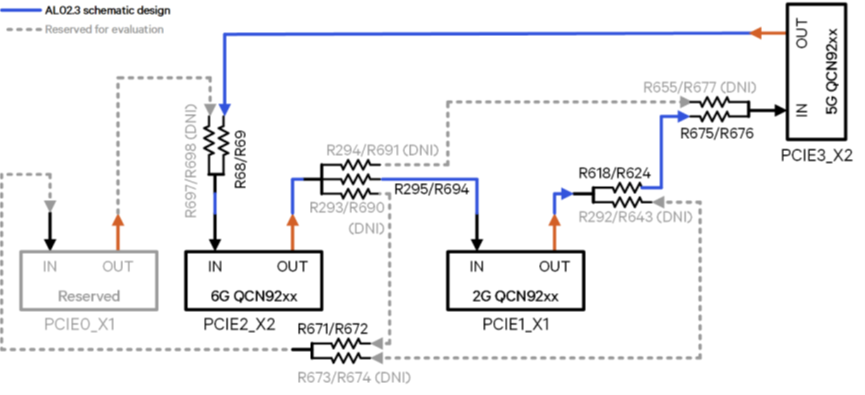

2.?WSI信号设计支持多链路操作（MLO），最多可连接3个QCN92xx模块，形成环状结构，提升多频段协作能力。
硬件结构概览
以下是该设计的主要硬件组件：
-?电源接口12V直流供电。
-?USB 3.0接口支持高速外部设备连接。
-?无线模块QCN9274模块分别支持2GHz、5GHz和6GHz频段。
-?PCIe接口多个M.2 PCIe接口，支持扩展模块连接。
软件支持与开发环境
该方案支持Prpl OS，并整合了ATH.13.0软件，适用于IPQ95xx、IPQ53xx及IPQ54xx系列。以下是开发环境的设置步骤：
1.?克隆Prpl OS代码库：
句子: ?? ```bash
git clone https://gitlab.com/prpl-foundation/prplos/prplos.git
cd prplos
git checkout dev_ath13.0-ipq95xx
```
2.?配置目标与软件包：
使用`gen_config.py`脚本生成配置：
句子: ?? ```bash
./scripts/gen_config.py qca_ipq95xx qca_gpon prpl security
```
3.?应用补丁：
修改`prplmesh/Makefile`以更新版本号及相关配置。
4.?下载高通芯片代码：
从高通芯片代码门户下载相关资源，并整合至Prpl OS代码库。
5.?编译与生成镜像：
使用以下命令完成编译：
句子: ?? ```bash
执行命令：make V=e -j8
```
结论
高通基于IPQ9570的10GPON WiFi7路由器方案，凭借其高性能、低功耗及灵活的设计，为家庭、企业及运营商提供了理想的网络解决方案。随着网络需求的不断增长，该方案将成为未来超高速网络应用的核心支柱。
常见问题与解答
1.?该方案是否支持WiFi7技术？
是的，该方案支持最新的WiFi7技术，提供更高的带宽与更低的延迟。
2.?是否支持多频段协作？
支持，通过MLO技术可实现多频段协作，提升网络效能。
3.?该设计是否适用于企业环境？
是的，该设计适用于企业接入点，提供稳定且高效的网络连接。
4.?如何进行软件更新？
可通过Prpl OS的软件更新机制进行，具体步骤请参考官方文档。
5.?是否支持光纤到户（FTTH）应用？
支持，该方案内置SFP光纤接口，专为FTTH应用设计。
?场景应用图

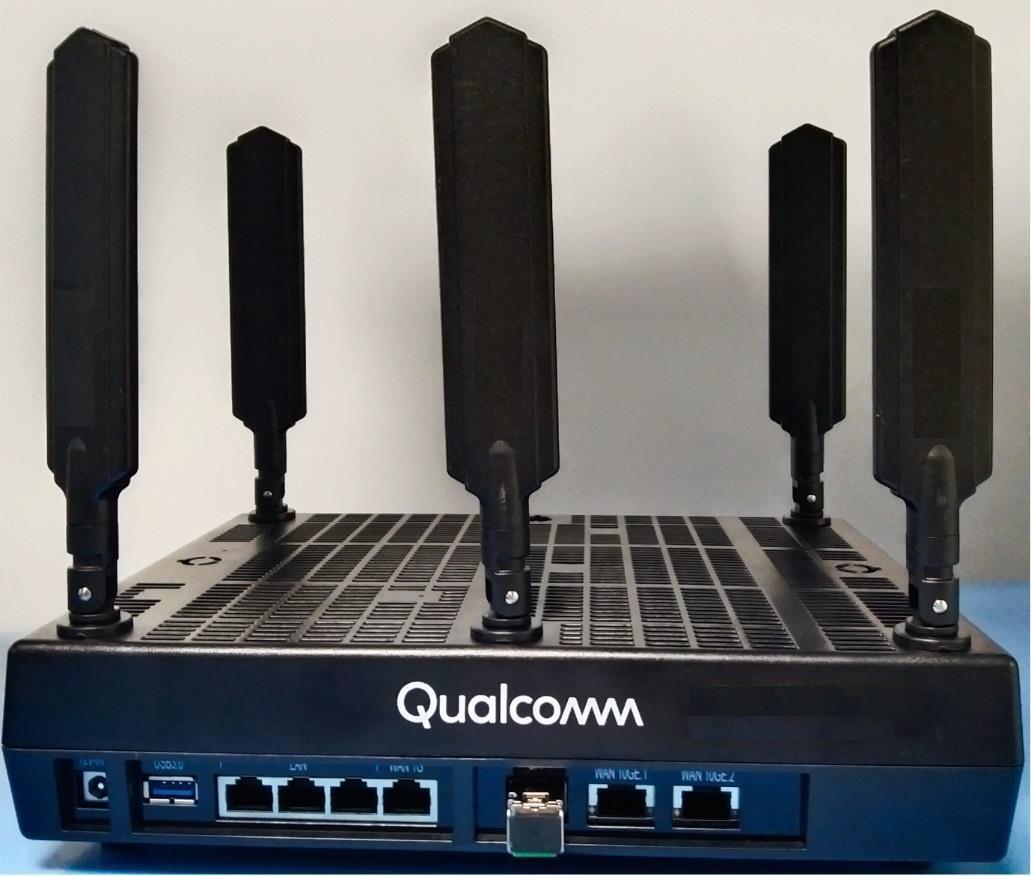

?产品实体图
