数值快速设置电路设计Verilog代码Quartus仿真

名称：数值快速设置电路设计Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

数值快速设置电路设计要求:设计一个数值快速设置电路。

1)用两个按键U和DON分别对2位十进制数进行递增或递减设置。

2)要求设置过程中数值的变化速率随着按键闭合时间而增加。

3)数值变化速率分为0.1HZ、1HZ、10HZ、20Hz共4级,按键闭合时间每增加1秒递增一级。按键件闭合时间超过4秒后保持最高速率修改设置数值。

4)数值通过数码管显示。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

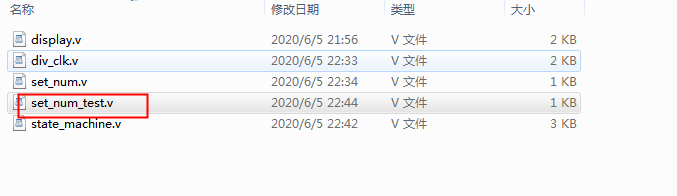

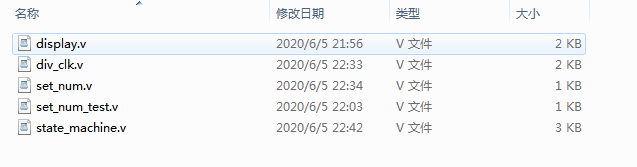

1. 程序文件

2. Testbench

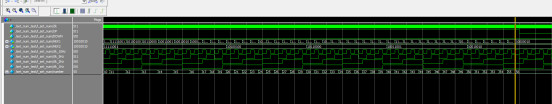

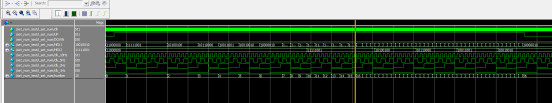

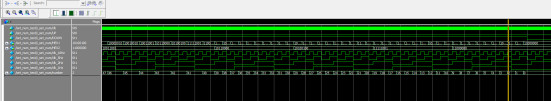

3. 仿真图

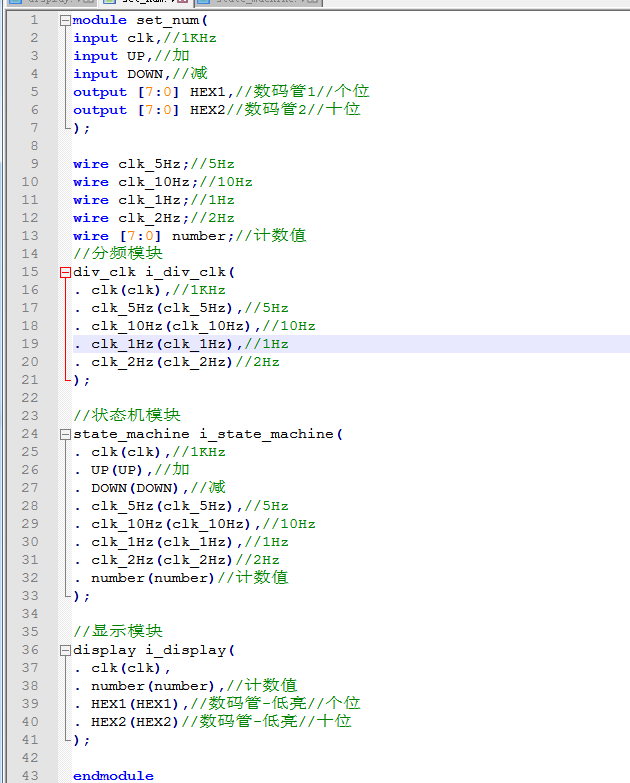

部分代码展示:

module?set_num(
input?clk,//1KHz
input?UP,//加
input?DOWN,//减
output?[7:0]?HEX1,//数码管1//个位
output?[7:0]?HEX2//数码管2//十位
);
wire?clk_5Hz;//5Hz
wire?clk_10Hz;//10Hz
wire?clk_1Hz;//1Hz
wire?clk_2Hz;//2Hz
wire?[7:0]?number;//计数值
//分频模块
div_clk?i_div_clk(
.?clk(clk),//1KHz
.?clk_5Hz(clk_5Hz),//5Hz
.?clk_10Hz(clk_10Hz),//10Hz
.?clk_1Hz(clk_1Hz),//1Hz
.?clk_2Hz(clk_2Hz)//2Hz
);
//状态机模块
state_machine?i_state_machine(
.?clk(clk),//1KHz
.?UP(UP),//加
.?DOWN(DOWN),//减
.?clk_5Hz(clk_5Hz),//5Hz
.?clk_10Hz(clk_10Hz),//10Hz
.?clk_1Hz(clk_1Hz),//1Hz
.?clk_2Hz(clk_2Hz),//2Hz
.?number(number)//计数值
);
//显示模块
display?i_display(
.?clk(clk),
.?number(number),//计数值
.?HEX1(HEX1),//数码管-低亮//个位
.?HEX2(HEX2)//数码管-低亮//十位
);
endmodule

点击链接获取代码文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=605
