基于FPGA的MSK调制波形Verilog代码Quartus仿真

名称：基于FPGA的MSK调制波形Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

基于FPGA的MSK调制波形

1、输入调制原始数据，输出MSK调制波形。

2、包括差分编码模块，MSK调制模块，DDS模块，有符号乘法器模块等。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

1. 工程文件

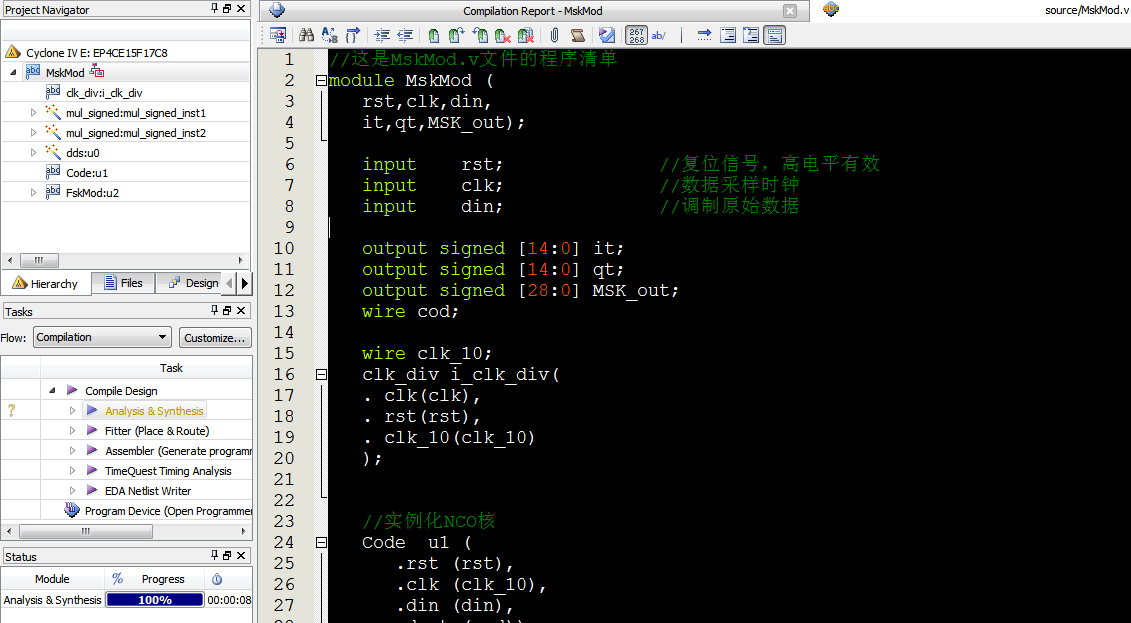

2. 程序文件

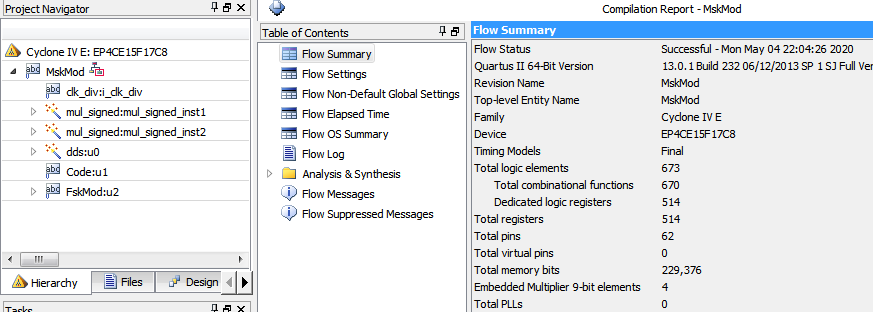

3. 程序编译

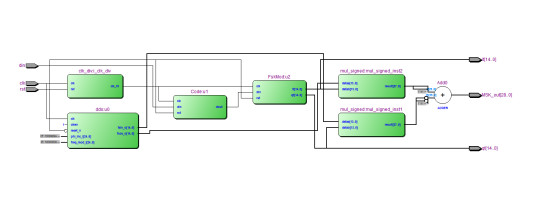

4. RTL图

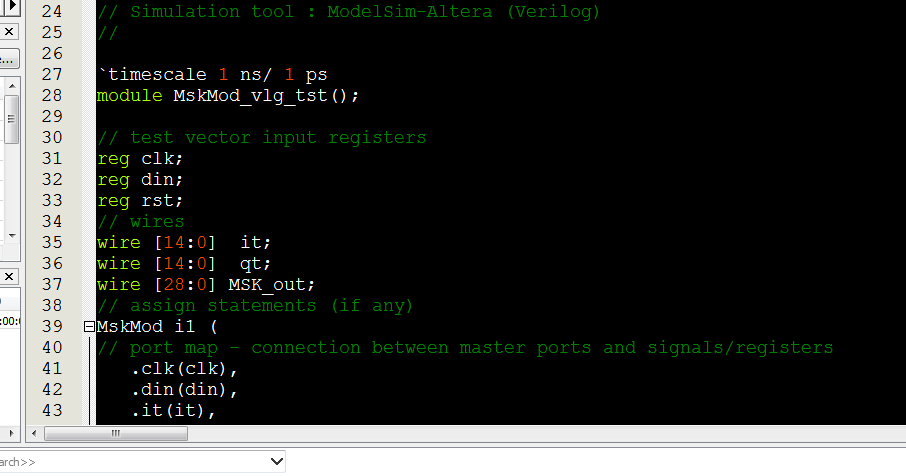

5. Testbench

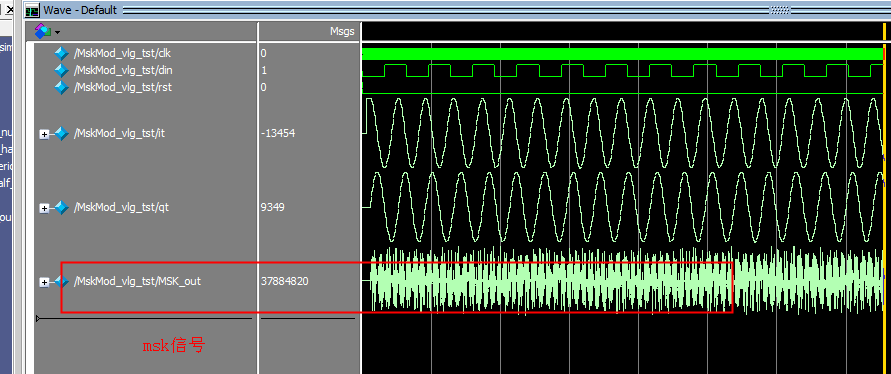

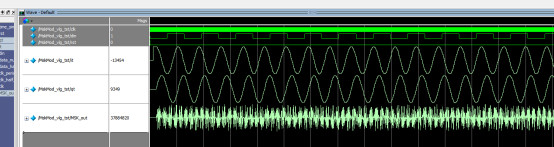

6. 仿真图

差分编码模块

MSK调制模块

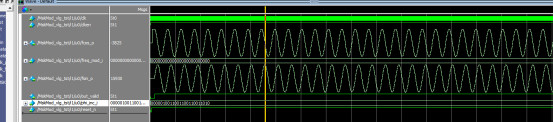

DDS模块

有符号乘法器模块

部分代码展示:

//这是MskMod.v文件的程序清单
module?MskMod?(
	rst,clk,din,data_clk,
	it,qt,MSK_out);

	input????rst;??????????????//复位信号，高电平有效
	input		clk;???				//数据采样时钟
	input	???din;??????????????//调制原始数据
	input		data_clk;?
	output?signed?[14:0]	it;?
	output?signed?[14:0]	qt;?
???output?signed?[28:0]	MSK_out;?

	wire?din_diff;
	wire?data_a;
	wire?data_b;
//差分编码模块
differ?i_differ(
.?clk(data_clk),
.?rst(rst),//复位
.?a(din),//输入码
.?D_a(din_diff)//输出差分码
);

//串并转换
sipo?i_sipo(
.?clk(data_clk),
.?rst(rst),
.?din(din_diff),
.?data_a(data_a),
.?data_b(data_b)
);

wire?[14:0]sin_data	;
	dds	u0?(
		.phi_inc_i?(25'd320000),
		.clk?(clk),
		.reset_n?(!rst),
		.clken?(1),
		.freq_mod_i?('d0),
		.fsin_o?(sin_data),
		.fcos_o?(),
		.out_valid?());


wire?signed?[14:0]P_cos;
wire?signed?[14:0]Q_sin;

assign?P_cos=	(data_a==1)?$signed(sin_data):$signed(sin_data)*(-1);
assign?Q_sin=	(data_b==1)?$signed(sin_data):$signed(sin_data)*(-1);

wire?signed?[14:0]fsin_o;
wire?signed?[14:0]fcos_o;
	dds	u1?(
		.phi_inc_i?(25'd3200000),
		.clk?(clk),
		.reset_n?(!rst),
		.clken?(1),
		.freq_mod_i?('d0),
		.fsin_o?(fsin_o),
		.fcos_o?(fcos_o),
		.out_valid?());

//assign?MSK_wave=signed(fsin_o)*signed(qt)+signed(fcos_o)*signed(it);
wire?signed[29:0]?result_sig_Q;
wire?signed[29:0]?result_sig_I;
mul_signed	mul_signed_inst1?(
	.dataa?(?fsin_o?),
	.datab?(?Q_sin?),
	.result?(?result_sig_Q?)
	);

mul_signed	mul_signed_inst2?(
	.dataa?(?fcos_o?),
	.datab?(?P_cos?),
	.result?(?result_sig_I?)
	);

assign?MSK_out=$signed(result_sig_I)+$signed(result_sig_Q);

endmodule

点击链接获取代码文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=671
