基于FPGA的32位补码除法器设计Verilog代码ISE仿真

名称：基于FPGA的32位补码除法器设计Verilog代码ISE仿真

软件：ISE

语言：Verilog

代码功能：32位补码除法器设计

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

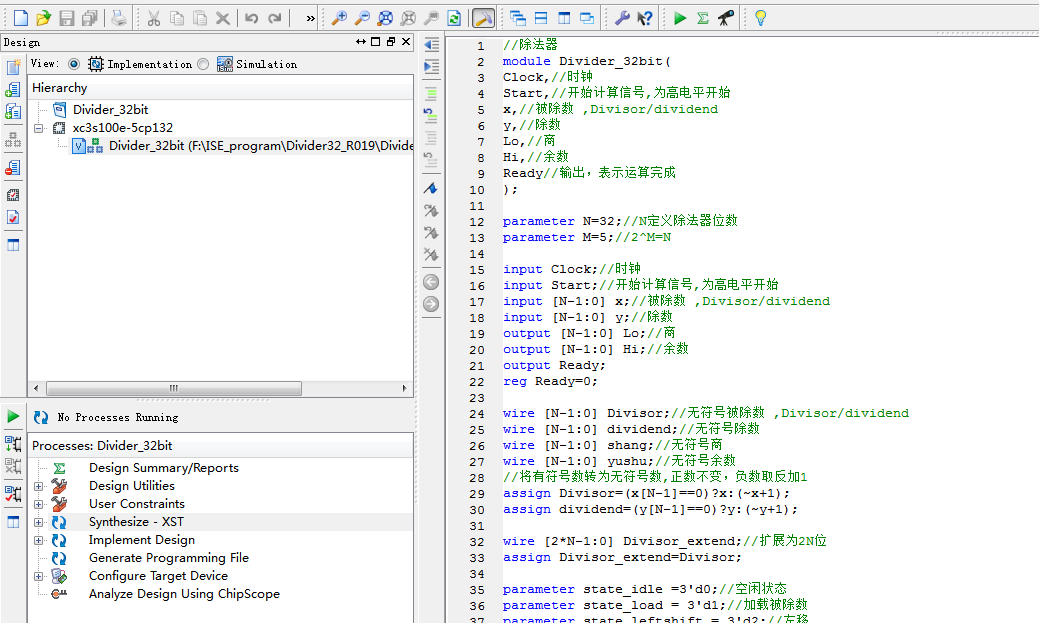

1. 工程文件

2. 程序文件

3. 程序编译

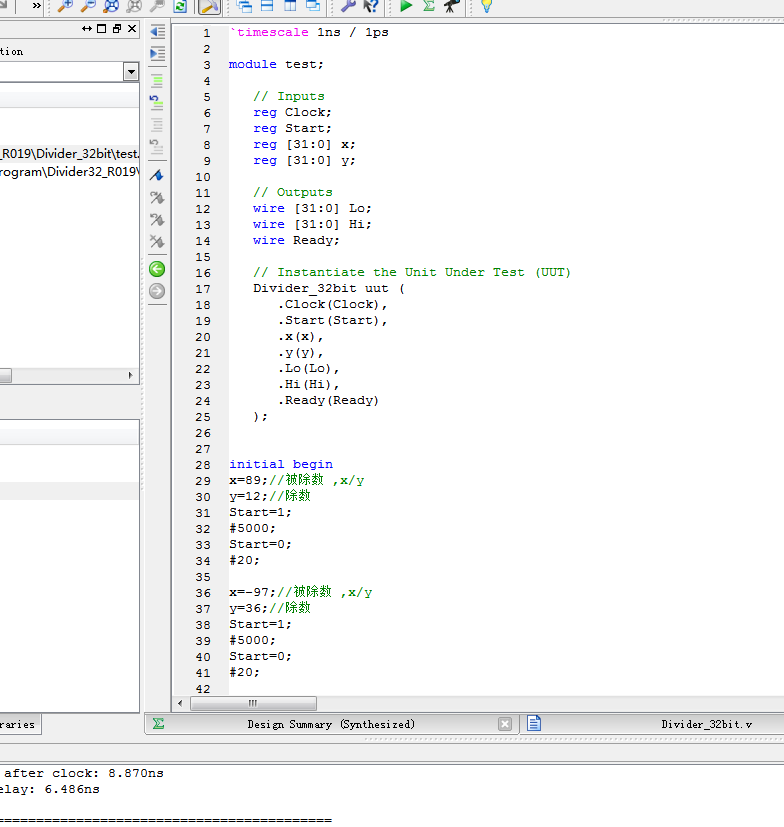

4. Testbench

5. 仿真图

用有符号十进制显示：

可以看到：

89除以12等于7余数5；

-97除以36等于-2余数-25；

72除以-8等于-9余数0；

-85除以-37等于2余数-11；

89除以-5等于-17余数4；

部分代码展示:

//除法器
module?Divider_32bit(
Clock,//时钟
Start,//开始计算信号,为高电平开始
x,//被除数?,Divisor/dividend
y,//除数
Lo,//商
Hi,//余数
Ready//输出，表示运算完成
);
parameter?N=32;//N定义除法器位数
parameter?M=5;//2^M=N
input?Clock;//时钟
input?Start;//开始计算信号,为高电平开始
input?[N-1:0]?x;//被除数?,Divisor/dividend
input?[N-1:0]?y;//除数
output?[N-1:0]?Lo;//商
output?[N-1:0]?Hi;//余数
output?Ready;
reg?Ready=0;
wire?[N-1:0]?Divisor;//无符号被除数?,Divisor/dividend
wire?[N-1:0]?dividend;//无符号除数
wire?[N-1:0]?shang;//无符号商
wire?[N-1:0]?yushu;//无符号余数
//将有符号数转为无符号数,正数不变，负数取反加1
assign?Divisor=(x[N-1]==0)?x:(~x+1);
assign?dividend=(y[N-1]==0)?y:(~y+1);
wire?[2*N-1:0]?Divisor_extend;//扩展为2N位
assign?Divisor_extend=Divisor;
parameter?state_idle?=3'd0;//空闲状态
parameter?state_load?=?3'd1;//加载被除数
parameter?state_leftshift?=?3'd2;//左移
parameter?state_judge?=?3'd3;//判断高位是否大于除数
parameter?state_sub?=?3'd4;//减去
parameter?state_end?=?3'd5;//结束
reg?[2:0]?state=3'd0;
reg?[2*N-1:0]?data=16'd0;
reg?[M-1:0]?shift_cnt='d0;//移位次数累计
reg?[N-1:0]?shang_reg=8'd0;//商
reg?[N-1:0]?yushu_reg=8'd0;//余数
always@(posedge?Clock)
case(state)
state_idle:begin
shift_cnt<='d0;
if(Start==1)//加载被除数
state<=state_load;
else
state<=state_idle;
end
state_load:begin
data<=Divisor_extend;//加载被除数
state<=state_leftshift;
shift_cnt<='d0;
end
state_leftshift:begin
shift_cnt<=shift_cnt+'d1;//移位次数累计
data<={data[2*N-2:0],1'b0};//左移
state<=state_judge;
end
state_judge:begin
if(data[2*N-1:N]>=dividend)//判断高位是否大于除数
state<=state_sub;
else
if(shift_cnt=='d0)//判断移位是否结束
state<=state_end;//计算结束
else
state<=state_leftshift;
end
