基于FPGA的波特率可调的串口通信模块设计Verilog代码ISE开发板

名称：基于FPGA的波特率可调的串口通信模块设计Verilog代码ISE开发板

软件：ISE

语言：Verilog

代码功能：

编写波特率可设置的串口通信控制程序,使得发送端(PC端安装串口调试工具,如图3所示)发送0-15内的整数时,接收端(实验板)的4个LED灯能按照发送端数据的二进制形式点亮。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

本代码已在开发板验证，开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

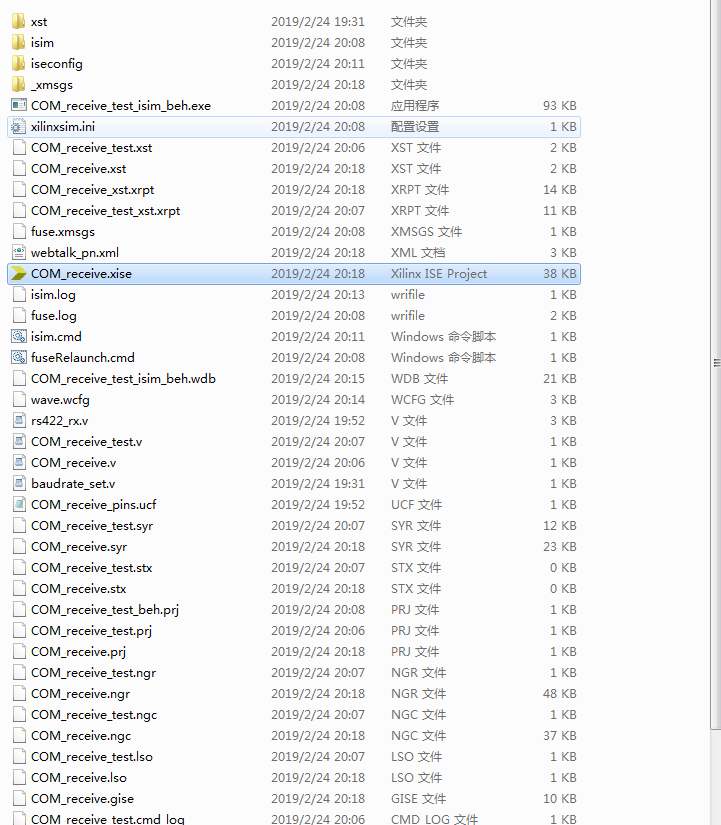

1.工程文件

2.程序文件

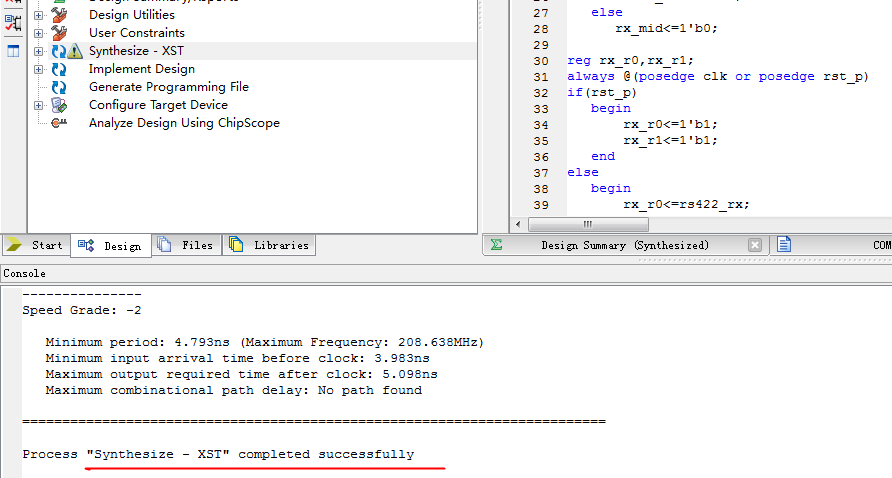

3.程序运行

4.程序仿真

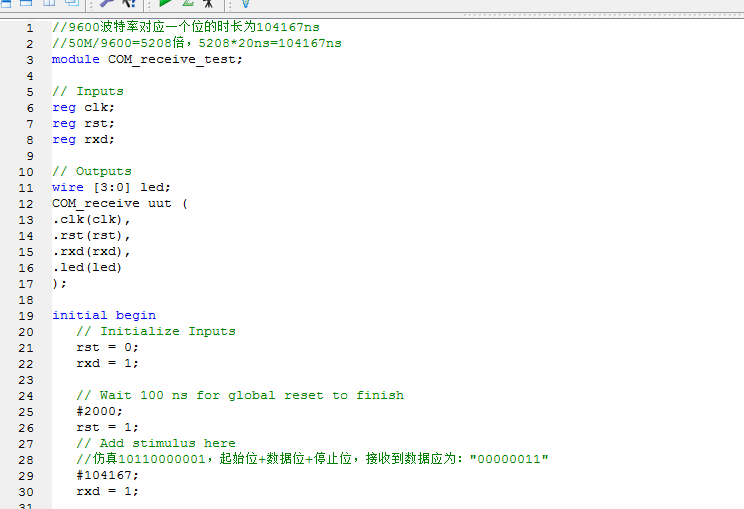

Testbench

仿真图

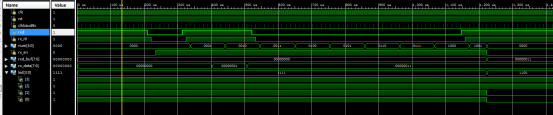

安给定数据仿真如下成功接收到00000011

部分代码展示:

module?baudrate_set(
input??clk,//50M
output?reg?clkbaud8x//clkbaud8x为8倍波特率
);
//波特率设置模块，以下为9600波特率的设置值。50M除以波特率的8倍
parameter?div_cnt?=?650;//50000000?/?(9600?*?8);
reg?[31:0]?count?=?0;
always?@(posedge?clk)?begin
if?(count?==?div_cnt)
count?<=?0;
else
count?<=?count?+?32'b1;
end
always?@(posedge?clk)
if(count==32'd0)
clkbaud8x<=1;
else
clkbaud8x<=0;
endmodule

点击链接获取代码文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=805
