基于FPGA的同步清零置数加减法计数器设计Verilog代码VIVADO仿真

名称：基于FPGA的同步清零置数加减法计数器设计Verilog代码VIVADO仿真

软件：VIVADO

语言：Verilog

代码功能：

实现一个计数器:

1、计数器位宽为4；

2、要求可以实现同步清零,及同步置数的功能；

3、通过一个输入信号来选择:实现加法计数和减法计数;加到最大值后如果继续加或减到0后继续减,则计数器不变；

4、输出最终的计数值的数据类型是wire型；

5、需要搭建简单的 testbench,用位置关联法例化,仿出波形。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

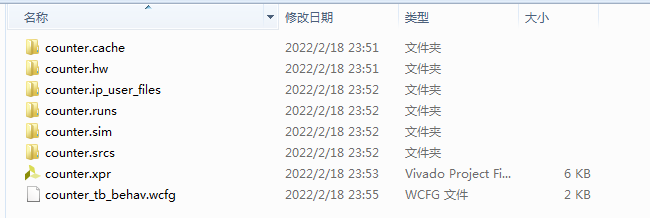

1. 工程文件

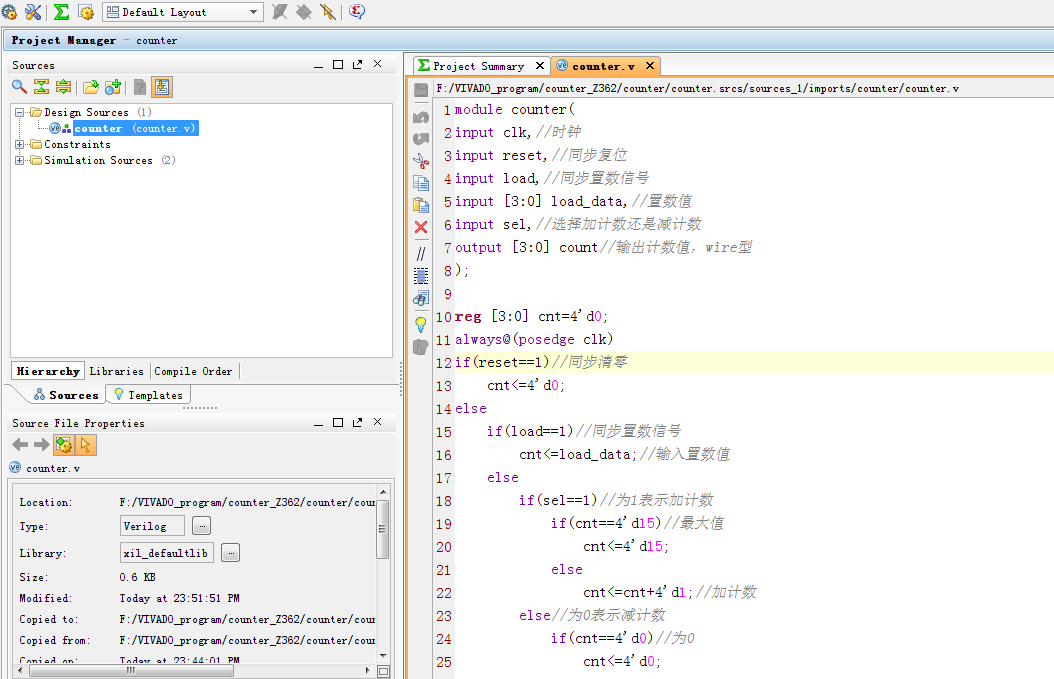

2. 程序文件

3. 程序编译

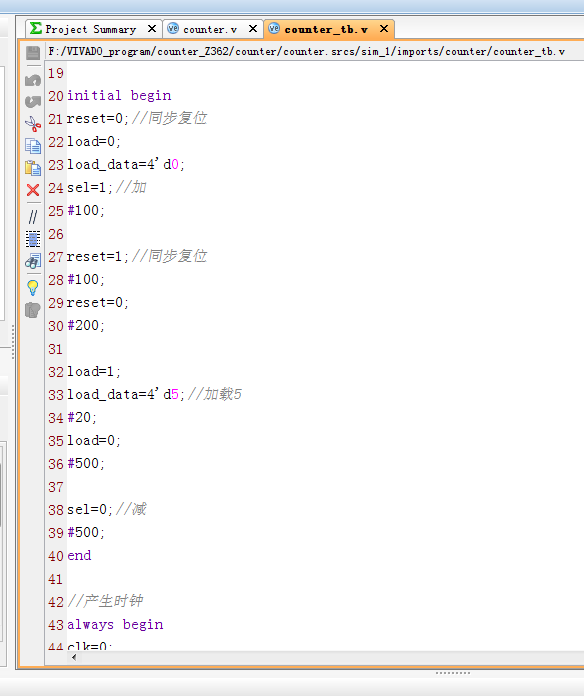

4. Testbench

5. 仿真图

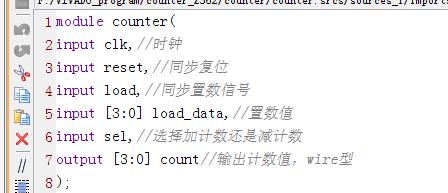

部分代码展示:

module?counter(
input?clk,//时钟
input?reset,//同步复位
input?load,//同步置数信号
input?[3:0]?load_data,//置数值
input?sel,//选择加计数还是减计数
output?[3:0]?count//输出计数值，wire型
);
reg?[3:0]?cnt=4'd0;
always@(posedge?clk)
if(reset==1)//同步清零
cnt<=4'd0;
else
if(load==1)//同步置数信号
cnt<=load_data;//输入置数值
else
if(sel==1)//为1表示加计数
if(cnt==4'd15)//最大值
cnt<=4'd15;
else
cnt<=cnt+4'd1;//加计数
else//为0表示减计数
if(cnt==4'd0)//为0
cnt<=4'd0;

点击链接获取代码文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=845
