具有启动暂停功能的秒表Verilog代码Quartus 开发板

名称：具有启动暂停功能的秒表Verilog代码Quartus? 开发板

软件：Quartus

语言：Verilog

代码功能：

具有启动暂停功能的秒表睿智FPGA开发板

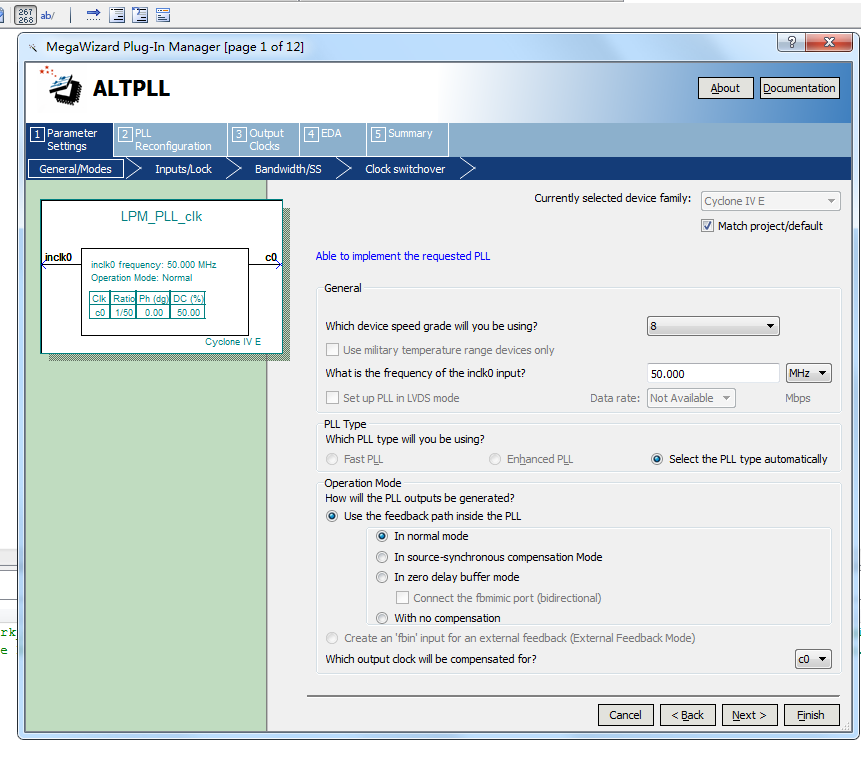

1.使用LPM_PLL模块，为整个系统提供系统1s的计数信号；

2.使用4位数码管作为显示工具；

3.显示0分0秒-59分59秒；

4.计数器具有启动计数和暂停计数功能。

5.各模块写好注释。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

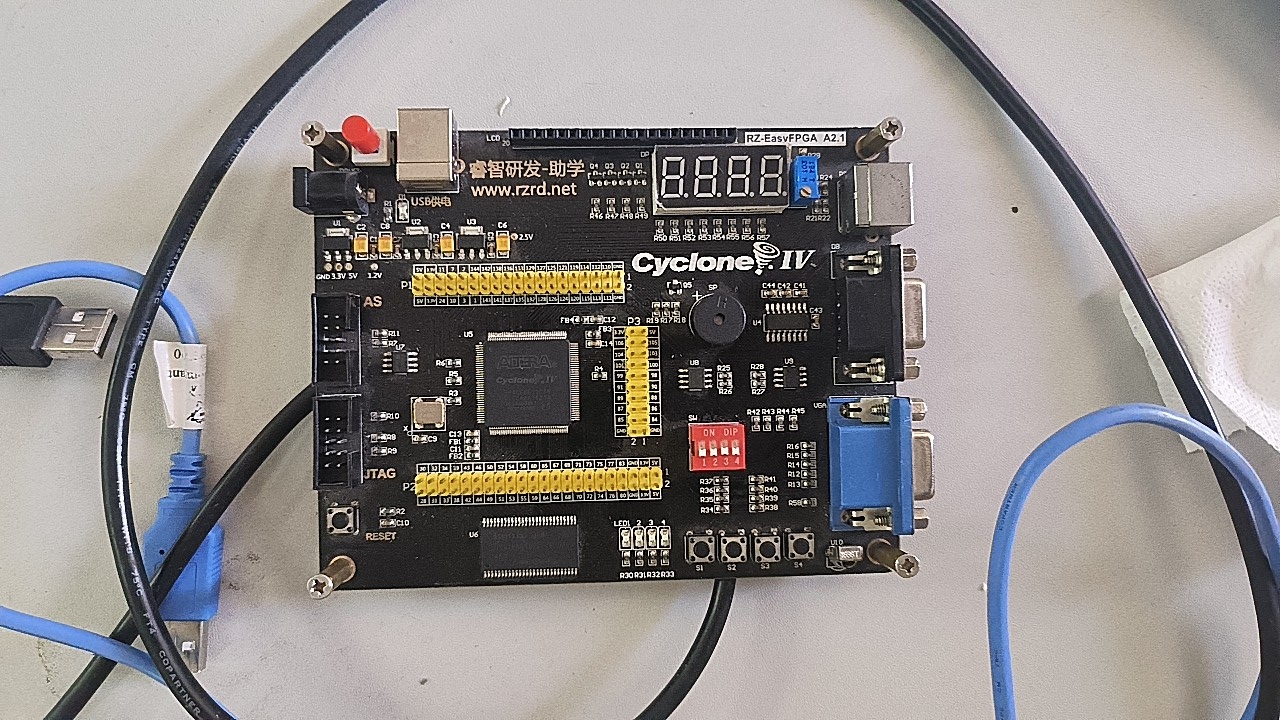

本代码已在开发板验证，开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

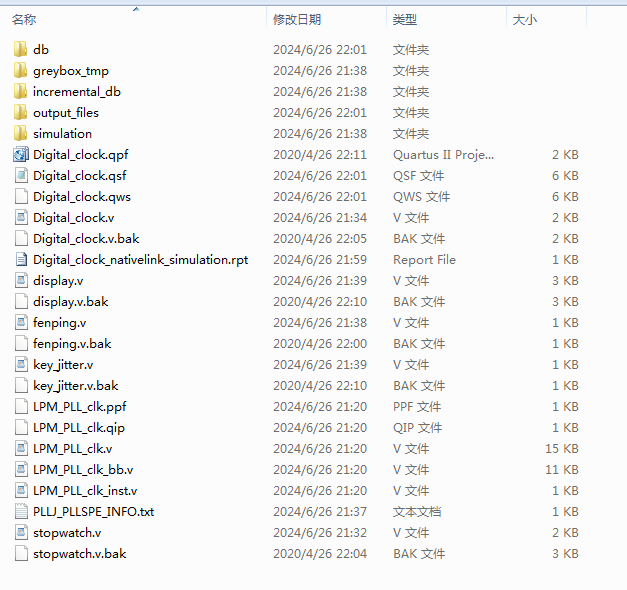

1. 工程文件

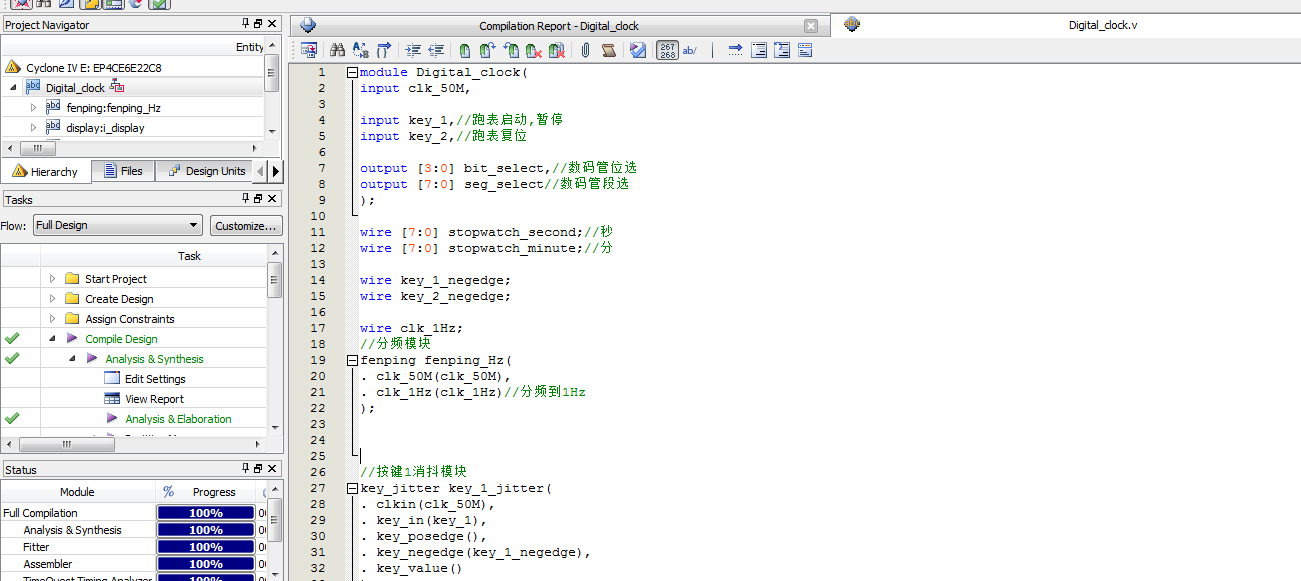

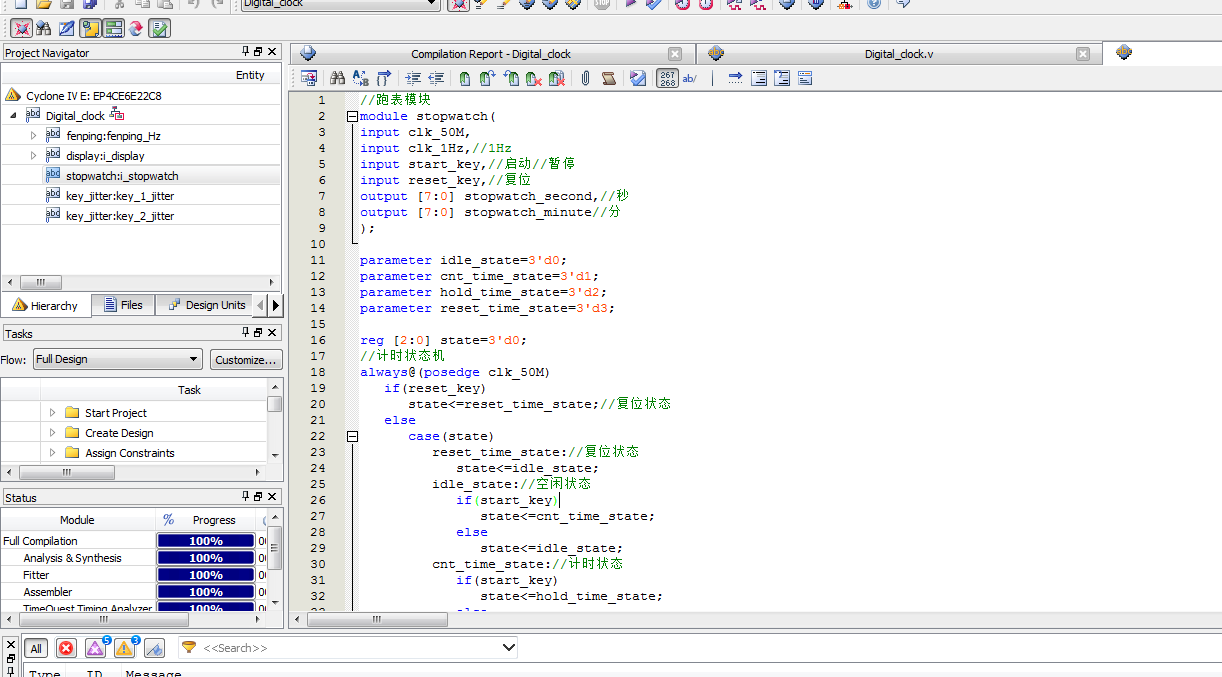

2. 程序文件

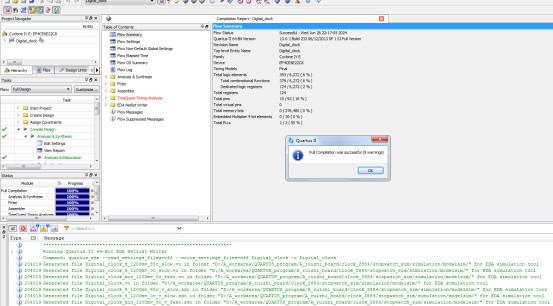

3. 程序编译

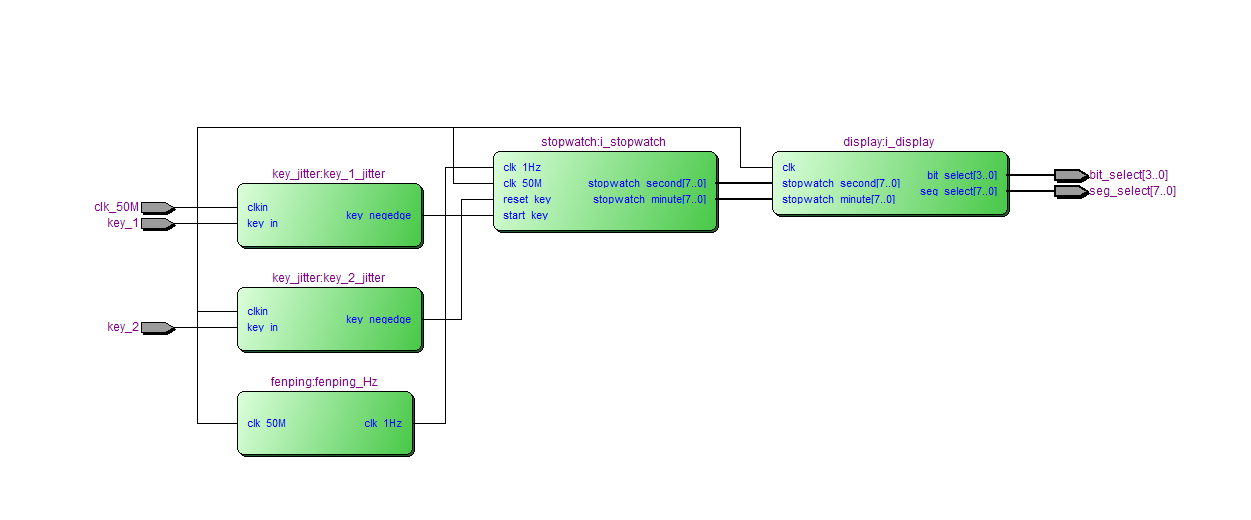

4. RTL图

5. 管脚分配

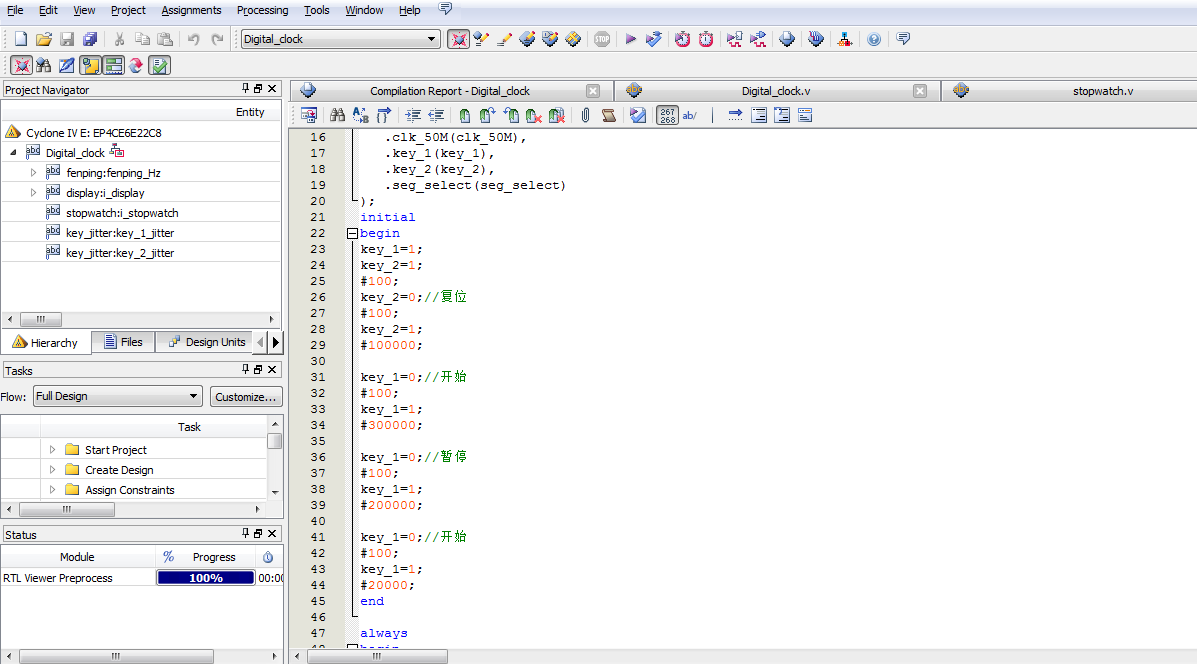

6. Testbench

7. 仿真图

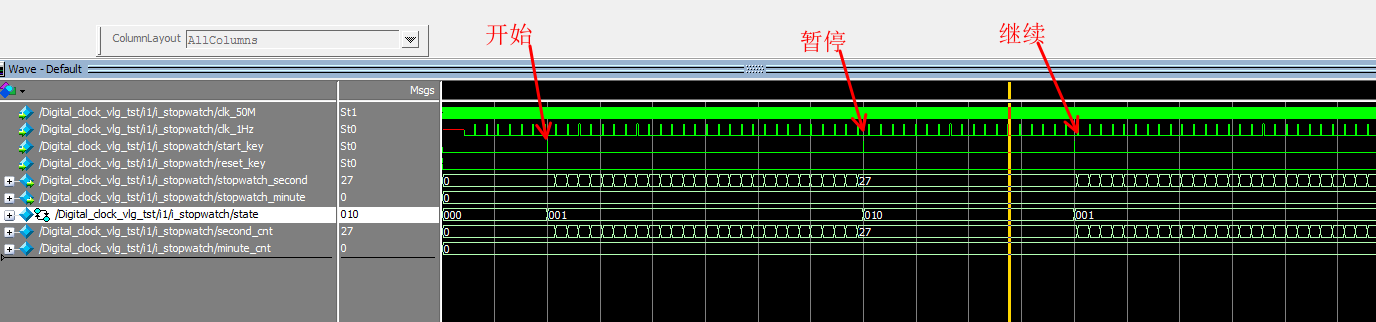

整体仿真图

分频模块

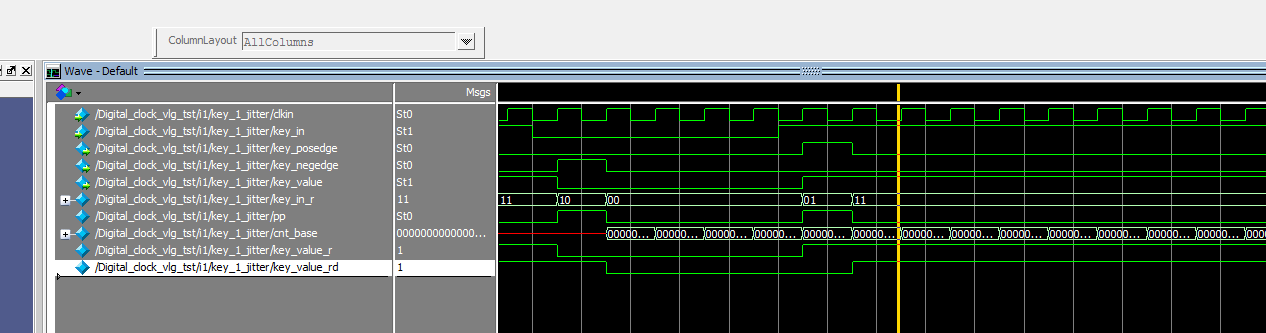

按键模块

控制模块

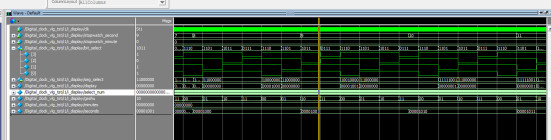

显示模块

部分代码展示:

module?Digital_clock(
input?clk_50M,
input?key_1,//跑表启动,暂停
input?key_2,//跑表复位
output?[3:0]?bit_select,//数码管位选
output?[7:0]?seg_select//数码管段选
);
wire?[7:0]?stopwatch_second;//秒
wire?[7:0]?stopwatch_minute;//分
wire?key_1_negedge;
wire?key_2_negedge;
wire?clk_1Hz;
//分频模块
fenping?fenping_Hz(
.?clk_50M(clk_50M),
.?clk_1Hz(clk_1Hz)//分频到1Hz
);
//按键1消抖模块
key_jitter?key_1_jitter(
.?clkin(clk_50M),?????
.?key_in(key_1),
.?key_posedge(),
.?key_negedge(key_1_negedge),
.?key_value()
);
//按键2消抖模块
key_jitter?key_2_jitter(
.?clkin(clk_50M),?????
.?key_in(key_2),
.?key_posedge(),
.?key_negedge(key_2_negedge),
.?key_value()
);
//秒表控制模块
stopwatch?i_stopwatch(
.?clk_50M(clk_50M),
.?clk_1Hz(clk_1Hz),//1Hz
.?start_key(key_1_negedge),//启动//暂停
.?reset_key(key_2_negedge),//复位
.?stopwatch_second(stopwatch_second),//秒
.?stopwatch_minute(stopwatch_minute)//分
);

点击链接获取代码文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=912
