8位数字密码锁设计Verilog代码VIVADO仿真

名称：8位数字密码锁设计Verilog代码VIVADO仿真

软件：VIVADO

语言：Verilog

代码功能：

1、储存8位数字密码,输入正确密码开锁,实现开锁。

2、第一次输入密码错误后可输入第二次,两次错误之后密码锁警报并锁住,必须系统操作员解除(复位)

3、密码输入成功后可按下改密键修改密码。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

设计文档：

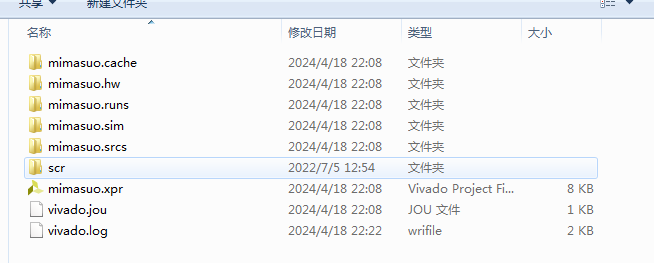

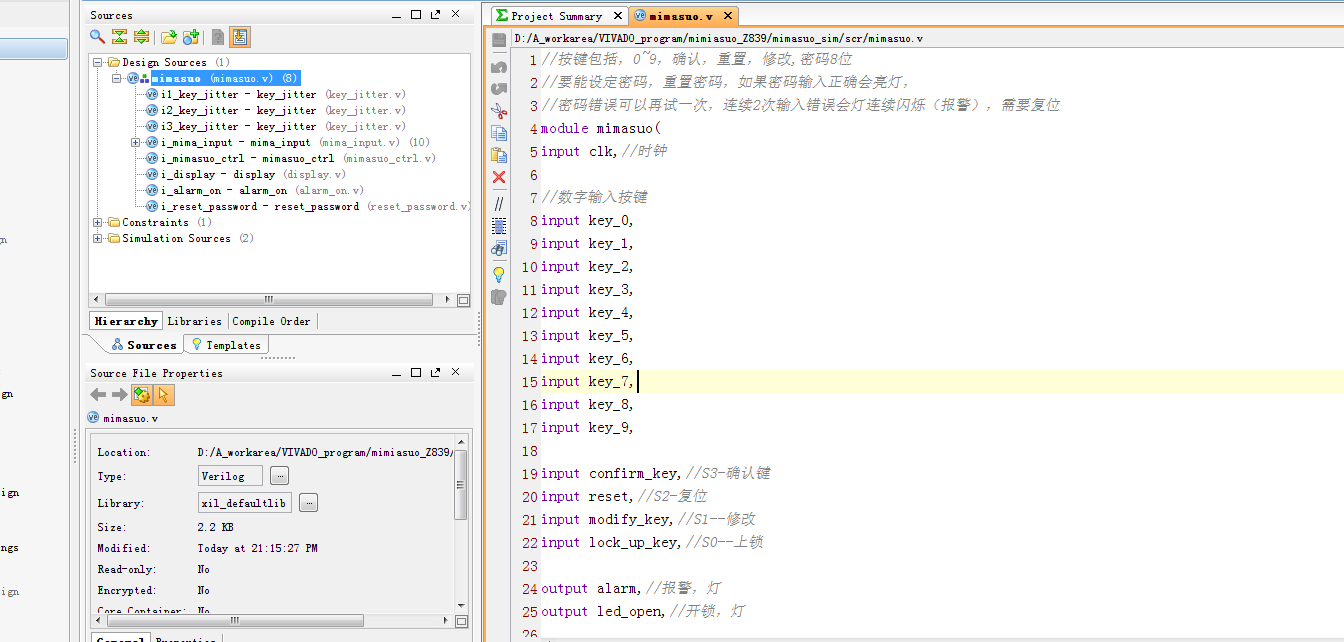

1. 工程文件

2. 程序文件

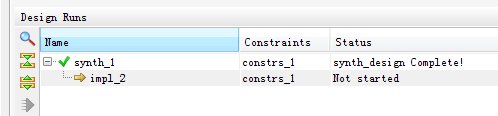

3. 程序编译

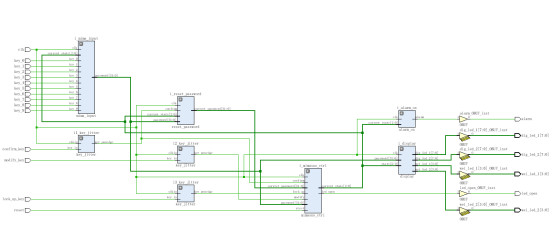

4. RTL图

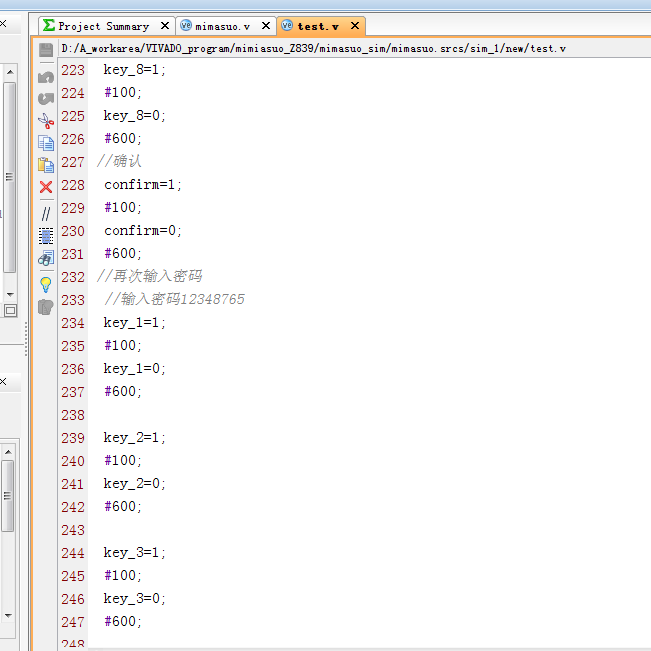

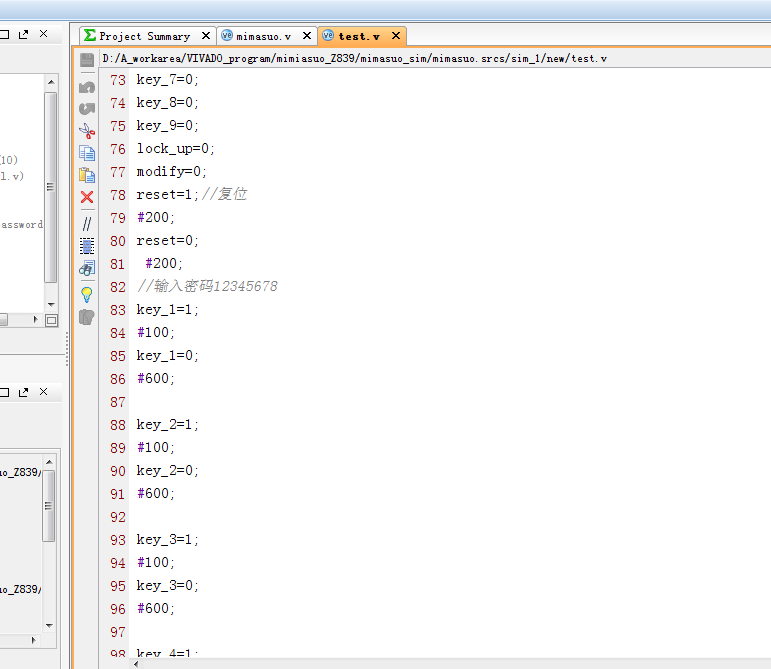

5. Testbench

Testbench模拟按键输入过程，默认密码为12345678：

先输入12345678将密码锁打开，再按下修改按键，修改密码为87654321，然后上锁，再次输入12345678，密码错误，再次输入12348765，密码再次错误，此时密码锁被锁住，需要按下复位按键，然后再输入新密码87654321，将锁打开

6. 仿真图

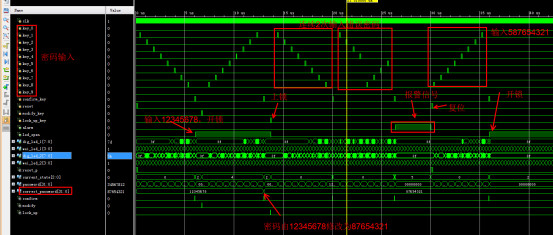

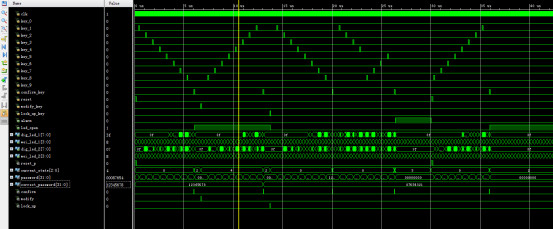

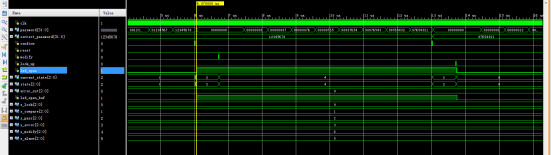

整体仿真图

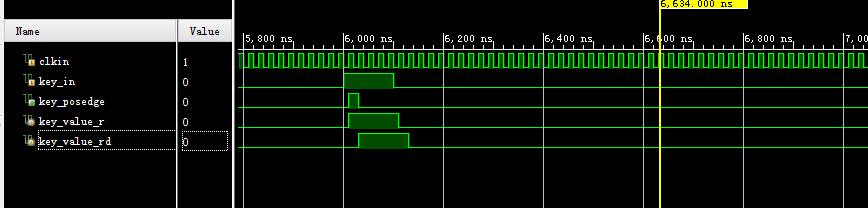

按键检测模块

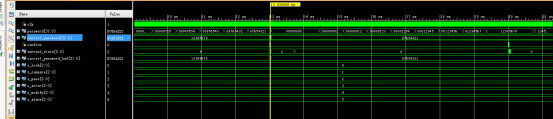

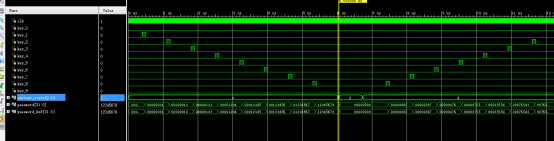

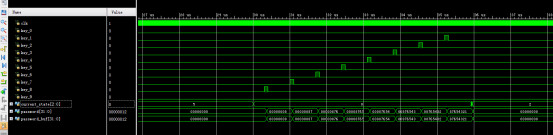

密码输入模块

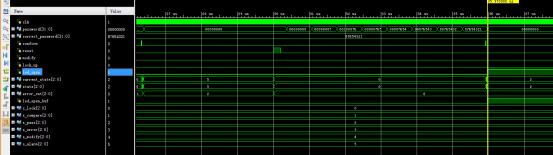

密码控制模块

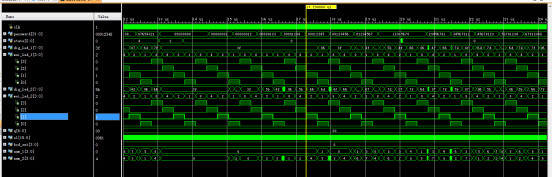

显示模块

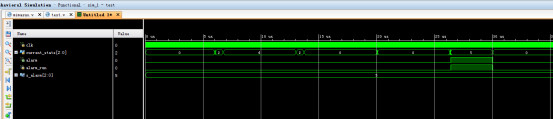

报警模块

修改密码模块

部分代码展示:

//密码锁控制模块
module?mimasuo_ctrl(
input?clk,
input?[31:0]?password,//输入的密码
input?[31:0]?correct_password,//正确的密码
input?confirm,//确认
input?reset,//清楚报警
input?modify,//修改密码
input?lock_up,//上锁
output?led_open,//开锁指示灯
output?[2:0]?current_state//当前状态
);
//定义6个状态
parameter?s_lock=3'd0;
parameter?s_compare=3'd1;
parameter?s_pass=3'd2;
parameter?s_error=3'd3;
parameter?s_modify=3'd4;
parameter?s_alarm=3'd5;
reg?[2:0]?state=3'd0;
assign?current_state=state;
reg?[2:0]?error_cnt=3'd0;
//状态机控制
always@(posedge?clk)
case(state)
s_lock://锁定状态
if(confirm==1)
state<=s_compare;
else
state<=s_lock;
s_compare://比对密码状态
if(correct_password==password)
state<=s_pass;
else
state<=s_error;
s_pass://密码正确
if(modify==1)
state<=s_modify;//修改密码
else?if(lock_up==1)
???state<=s_lock;//上锁
else
state<=s_pass;
s_error://密码错误
if(error_cnt>=3'd1)
state<=s_alarm;//错误2次报警
else
state<=s_lock;//继续锁定
s_alarm://报警
if(reset==1)//清除报警
state<=s_lock;//继续锁定
else
state<=s_alarm;//报警
s_modify://修改密码
if(confirm==1)
state<=s_pass;//返回开锁状态
else
state<=s_modify;
default:state<=s_lock;
endcase
always@(posedge?clk)
if(reset==1)
error_cnt<=3'd0;
else
if(state==s_error)
error_cnt<=error_cnt+3'd1;//输入错误密码次数计数
reg?led_open_buf=0;
always@(posedge?clk)
if(state==s_modify?||?state==s_pass)//pass?和?modify状态下都是开锁状态
led_open_buf<=1;//开锁
else
led_open_buf<=0;//关锁
assign?led_open=led_open_buf;
endmodule

点击链接获取代码文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=1018
