8路抢答器设计Verilog代码Quartus FPGA2C35-II实验箱

名称：8路抢答器设计Verilog代码Quartus? FPGA2C35-II实验箱

软件：Quartus

语言：Verilog

代码功能：

要求：

设计一个可容纳八组参赛者同时抢答的数字抢答器，编号分别为：A0、A1、A2、A3、A4、A5、A6、A7。

（1）能判断第一抢答者并报警指示抢答成功，并在LED数码管/液晶屏上显示出当前选手的编号，同时其他组抢答均无效；

（2）设计倒计时时钟，若提前抢答或回答超过2分钟时间则对相应的抢答组发出警报；

（3）抢答开始5s内无抢答，则默认轮空，显示P或pass。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

本代码已在FPGA2C35-II实验箱验证，FPGA2C35-II实验箱如下，其他开发板可以修改管脚适配：

设计文档：

1. 工程文件

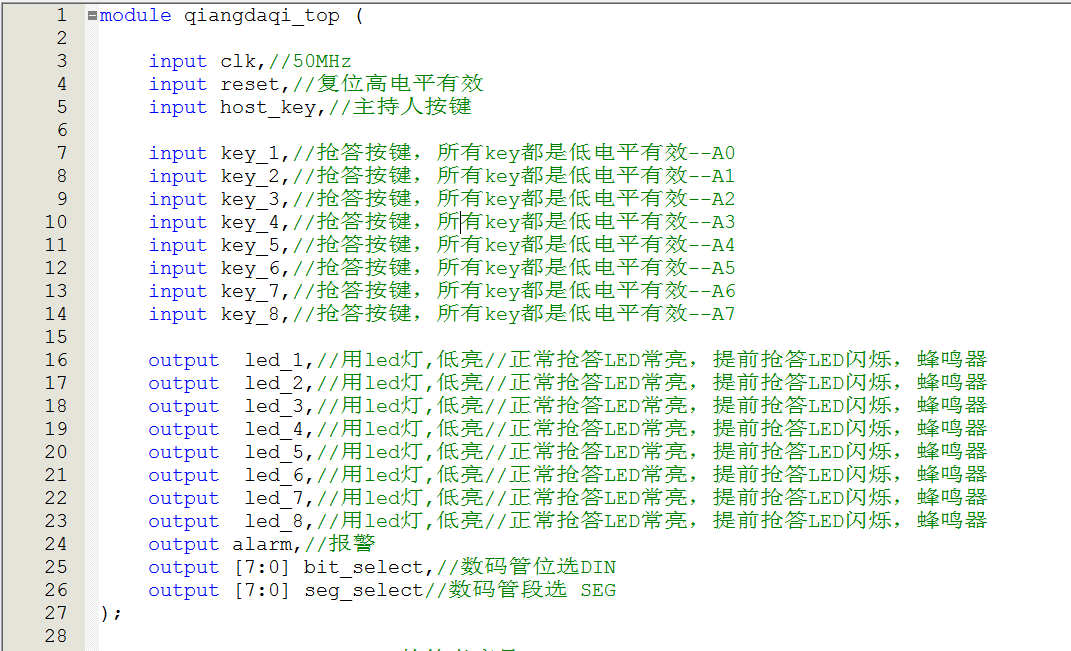

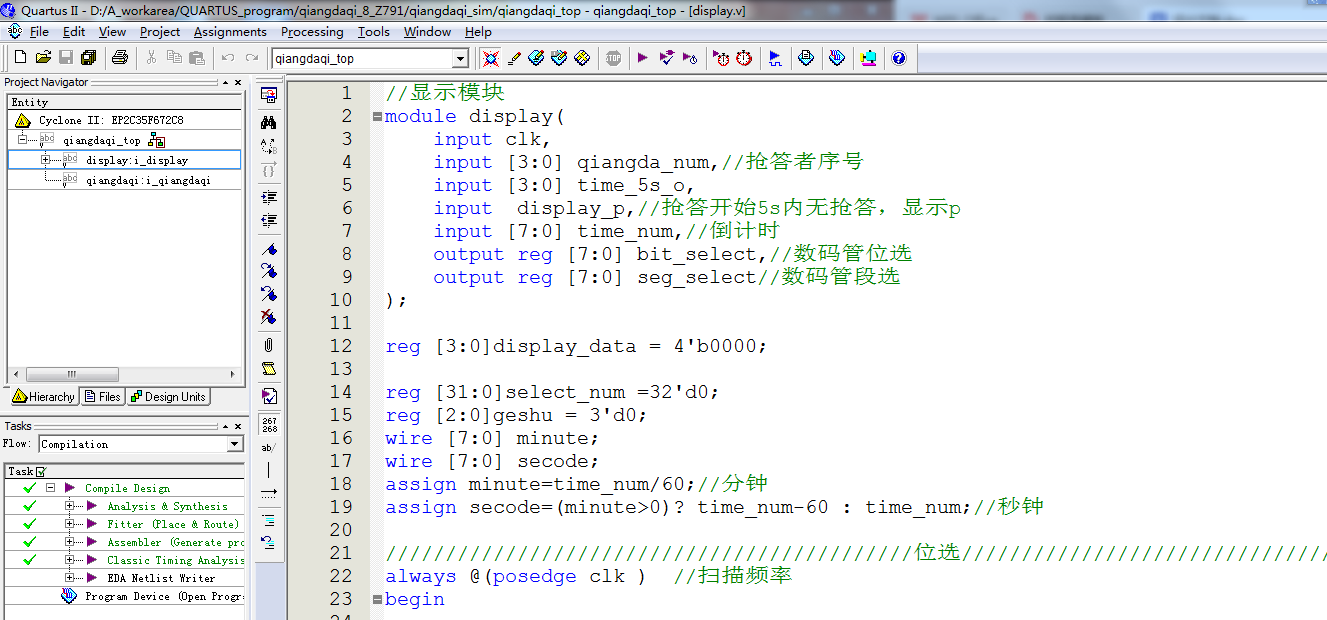

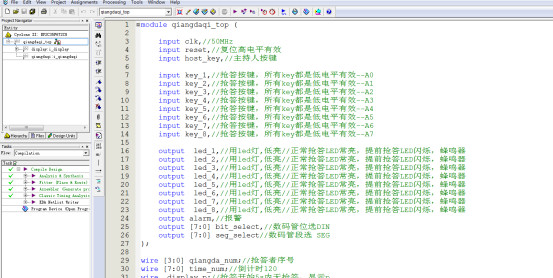

2. 程序文件

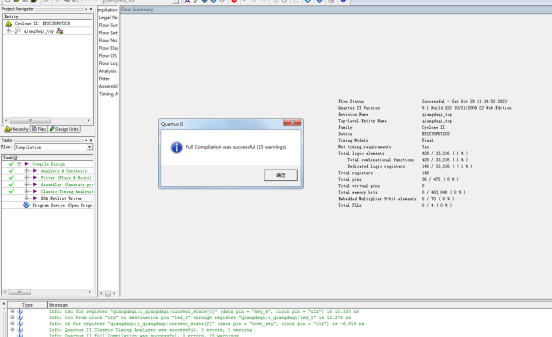

3. 程序编译

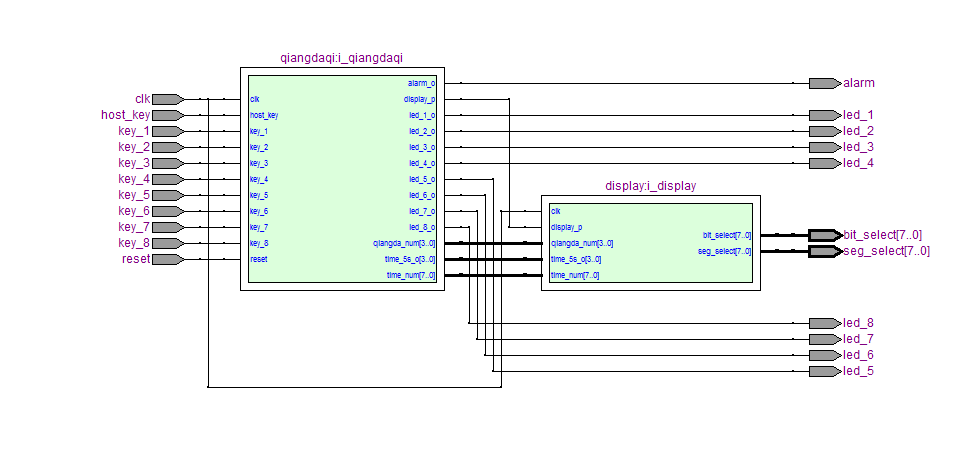

4. RTL图

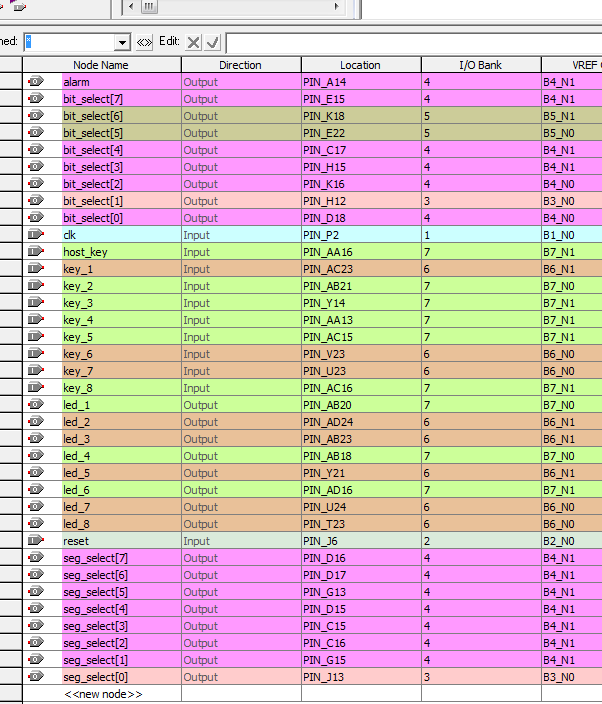

5. 管脚分配

6. 仿真图

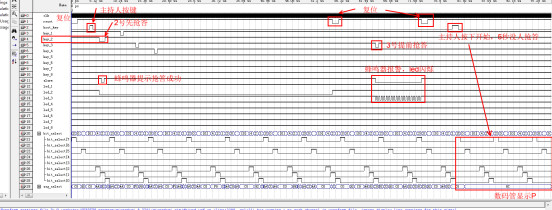

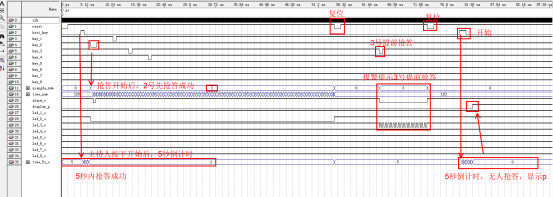

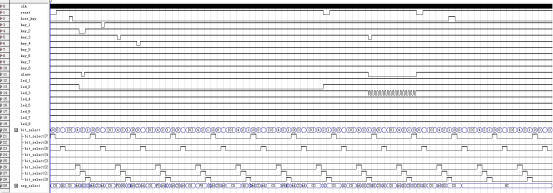

整体仿真图

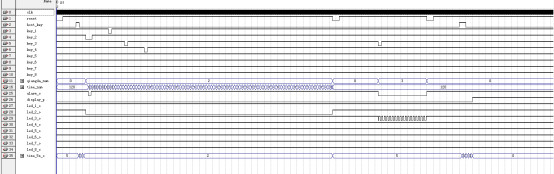

抢答控制模块

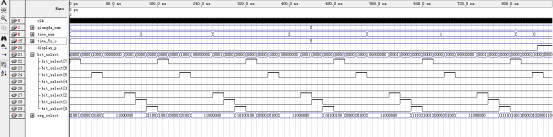

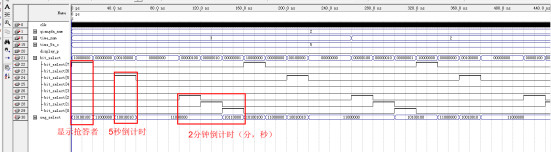

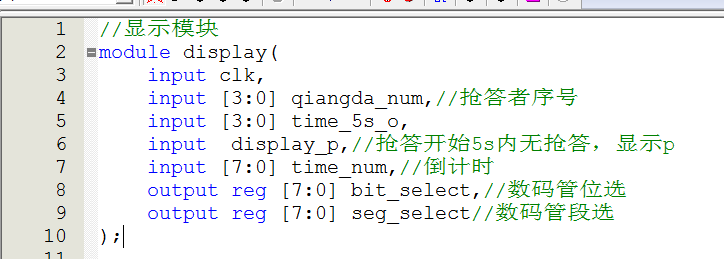

显示模块

部分代码展示:

//设计一个可容纳八组参赛者同时抢答的数字抢答器，编号分别为：A0、A1、A2、A3、A4、A5、A6、A7。
//（1）能判断第一抢答者并报警指示抢答成功，并在LED数码管/液晶屏上显示出当前选手的编号，同时其他组抢答均无效；
//（2）设计倒计时时钟，若提前抢答或回答超过2分钟时间则对相应的抢答组发出警报；
//（3）抢答开始5s内无抢答，则默认轮空，显示P或pass。

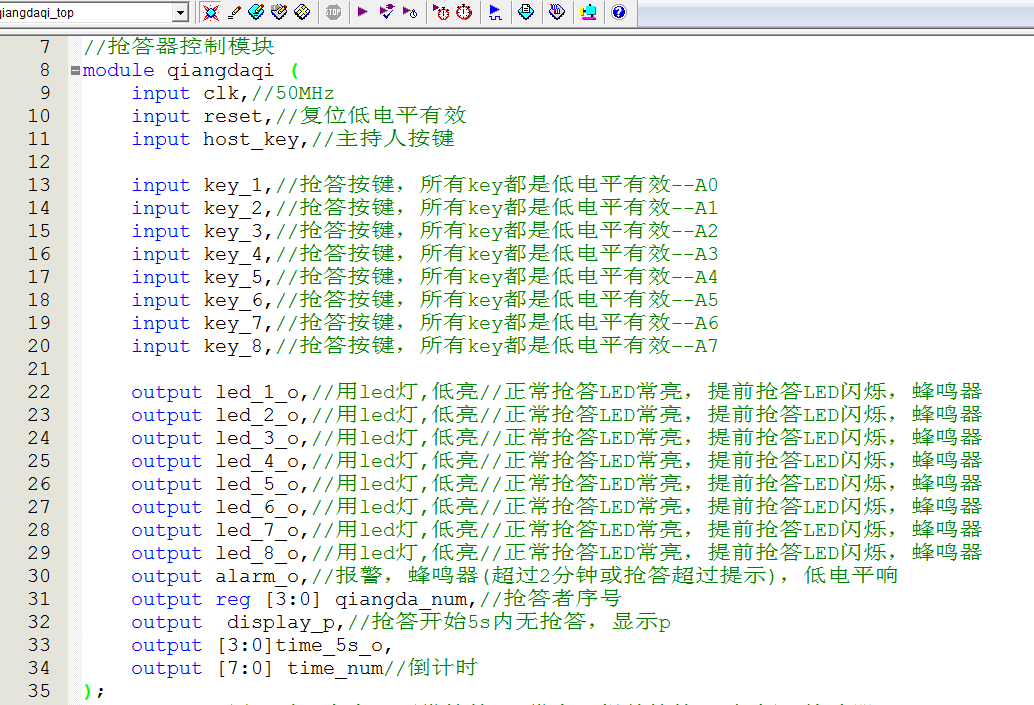

//抢答器控制模块
module?qiangdaqi?(
input?clk,//50MHz
input?reset,//复位低电平有效
input?host_key,//主持人按键
input?key_1,//抢答按键，所有key都是低电平有效--A0
input?key_2,//抢答按键，所有key都是低电平有效--A1
input?key_3,//抢答按键，所有key都是低电平有效--A2
input?key_4,//抢答按键，所有key都是低电平有效--A3
input?key_5,//抢答按键，所有key都是低电平有效--A4
input?key_6,//抢答按键，所有key都是低电平有效--A5
input?key_7,//抢答按键，所有key都是低电平有效--A6
input?key_8,//抢答按键，所有key都是低电平有效--A7
output?led_1_o,//用led灯,低亮//正常抢答LED常亮，提前抢答LED闪烁，蜂鸣器
output?led_2_o,//用led灯,低亮//正常抢答LED常亮，提前抢答LED闪烁，蜂鸣器
output?led_3_o,//用led灯,低亮//正常抢答LED常亮，提前抢答LED闪烁，蜂鸣器
output?led_4_o,//用led灯,低亮//正常抢答LED常亮，提前抢答LED闪烁，蜂鸣器
output?led_5_o,//用led灯,低亮//正常抢答LED常亮，提前抢答LED闪烁，蜂鸣器
output?led_6_o,//用led灯,低亮//正常抢答LED常亮，提前抢答LED闪烁，蜂鸣器
output?led_7_o,//用led灯,低亮//正常抢答LED常亮，提前抢答LED闪烁，蜂鸣器
output?led_8_o,//用led灯,低亮//正常抢答LED常亮，提前抢答LED闪烁，蜂鸣器
output?alarm_o,//报警，蜂鸣器(超过2分钟或抢答超过提示)，低电平响
output?reg?[3:0]?qiangda_num,//抢答者序号
output??display_p,//抢答开始5s内无抢答，显示p
output?[3:0]time_5s_o,
output?[7:0]?time_num//倒计时
);
reg?led_1;//用led灯,高亮//正常抢答LED常亮，提前抢答LED闪烁，蜂鸣器
reg?led_2;//用led灯,高亮//正常抢答LED常亮，提前抢答LED闪烁，蜂鸣器
reg?led_3;//用led灯,高亮//正常抢答LED常亮，提前抢答LED闪烁，蜂鸣器
reg?led_4;//用led灯,高亮//正常抢答LED常亮，提前抢答LED闪烁，蜂鸣器
reg?led_5;//用led灯,高亮//正常抢答LED常亮，提前抢答LED闪烁，蜂鸣器
reg?led_6;//用led灯,高亮//正常抢答LED常亮，提前抢答LED闪烁，蜂鸣器
reg?led_7;//用led灯,高亮//正常抢答LED常亮，提前抢答LED闪烁，蜂鸣器
reg?led_8;//用led灯,高亮//正常抢答LED常亮，提前抢答LED闪烁，蜂鸣器
reg?alarm;//报警，蜂鸣器(超过2分钟或抢答超过提示)，低电平响
assign?led_1_o=~led_1;//用led灯,低亮//正常抢答LED常亮，提前抢答LED闪烁，蜂鸣器
assign?led_2_o=~led_2;//用led灯,低亮//正常抢答LED常亮，提前抢答LED闪烁，蜂鸣器
assign?led_3_o=~led_3;//用led灯,低亮//正常抢答LED常亮，提前抢答LED闪烁，蜂鸣器
assign?led_4_o=~led_4;//用led灯,低亮//正常抢答LED常亮，提前抢答LED闪烁，蜂鸣器
assign?led_5_o=~led_5;//用led灯,低亮//正常抢答LED常亮，提前抢答LED闪烁，蜂鸣器
assign?led_6_o=~led_6;//用led灯,低亮//正常抢答LED常亮，提前抢答LED闪烁，蜂鸣器
assign?led_7_o=~led_7;//用led灯,低亮//正常抢答LED常亮，提前抢答LED闪烁，蜂鸣器
assign?led_8_o=~led_8;//用led灯,低亮//正常抢答LED常亮，提前抢答LED闪烁，蜂鸣器

点击链接获取代码文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=1053
