数字电子钟设计Verilog代码Quartus 康芯开发板

名称：数字电子钟设计Verilog代码Quartus? 康芯开发板

软件：Quartus

语言：Verilog

代码功能：

EDA课程设计任务书

一、设计题目

数字电子钟Verilog设计

二、设计背景

钟表的数字化给人们生产生活带来了极大的方便，而且大大地扩展了钟表原先的报时功能。诸如定时自动报警、按时自动打铃、时间程序自动控制、定时广播、定时启闭电路、定时开关烘箱、通断动力设备，甚至各种定时电气的自动启用等，所有这些，都是以钟表数字化为基础的。因此，研究数字钟及扩大其应用，有着非常现实的意义。

三、设计内容及要求

设计内容：

设计一个电子钟，要求可以显示时、分、秒，用户可以设置时间

设计具体包含的模块内容如下：

要求：

1）根据系统设计要求，采用自顶向下的方法，划分系统主要模块，画出整体设计原理框图。

2）根据工作原理、用硬件描述语言对设计内容实现，列出设计程序清单，给出仿真波形图和调试中存在问题及解决方法。

3）设计内容下载至目标芯片，在EDA的GW48型实验箱进行功能验证。

4）谈谈该课题的课程设计中遇到的问题，获得哪些技能和体会，以及建设性意见。

四、设计步骤和安排：

（1）题目安排；图书馆查相关资料；

（2）设计原理研究，总体设计；

（3）各主要模块的VHDL设计。各模块的设计仿真分析。

（4）完成系统顶层文件设计，系统总体功能的仿真分析。

（5）将设计内容进行硬件配置，在GW48实验箱上进行调试。

（6）撰写课程设计报告、答辩并提交报告。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

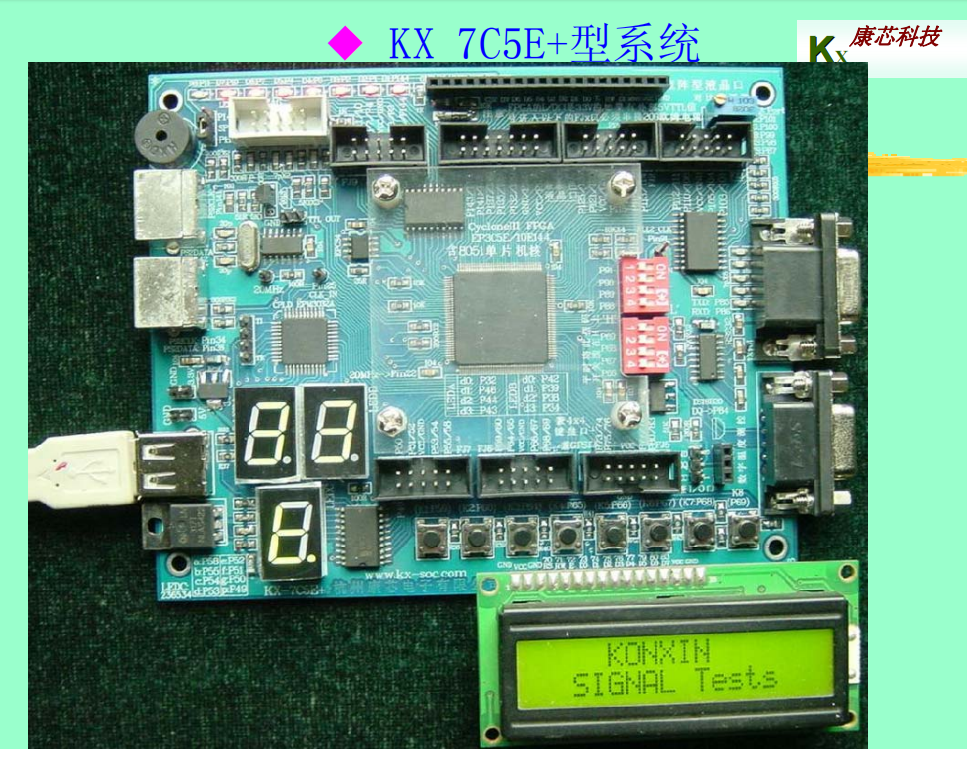

本代码已在康芯开发板验证，康芯开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

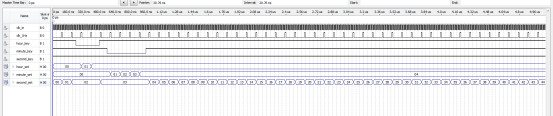

Clock_Gen模块仿真

Fenping模块仿真

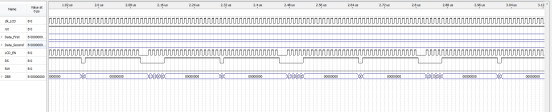

LCD_Driver模块仿真

time_set模块仿真

部分代码展示:

//?Clock_Gen.v
/****************为LCD_Drvier模块产生500Hz的时钟信号**************/
module?Clock_Gen(clk_in,rst,clk_LCD);
input???clk_in,rst;????????????????//rst为全局复位信号（高电平有效）?????????????
output??clk_LCD;??
wire????clk_counter;
reg?????[11:0]??cnt;??????????????????//对时钟进行计数分频
wire????clk_equ;
reg?????[9:0]?count;
reg?????clk_BUF;
parameter???????counter?=?19;?????//多少分频
/********************************************************************************
**?模块名称：分频器
**?功能描述：通过计数器实现分频功能.
********************************************************************************/
?
always@(posedge?clk_in)
begin
if(!rst)????????????????????????????//低电平复位
cnt?<=?12'd0;
else?if(clk_equ)
cnt?<=?12'd0;
else
????cnt?<=?cnt+1'b1;
end
assign?clk_equ?=?(cnt==counter);
assign?clk_counter?=?clk_equ;
??????????????
always?@(posedge?clk_counter?or?negedge?rst)
begin???????????????????????????????????//利用计数器分频产生500Hz时钟
????if(!rst)
????????begin
????????clk_BUF?<=?1'b0;
????????count?<=?10'b0;
????????end
????else
begin??
????????if(count?==?10'd1000)
????????????begin
????????????clk_BUF?<=?~clk_BUF;
????????????count?<=?10'b0;
????????????end????
????????else
????????????begin
????????????clk_BUF?<=?clk_BUF;?????//clk_BUF为500Hz的时钟信号
????????????count?<=?count?+?1'b1;
????????????end
????end

点击链接获取代码文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=1251
