基于FPGA的交通灯控制器设计Verilog代码Quartus仿真

名称：交通灯控制器设计Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

基于?FPGA?的交通灯控制器

设计任务及具体要求： 要求设计一个基于?FPGA?的交通灯控制器。

（1） 交通指示灯：LED?灯模块有?12?个?LED?灯，红黄绿三种颜色，纵向表示南北方向，横向表示东西方向，输出高电平时，对应的?LED?灯亮；

（2） 八个?7?七段数码管：动态显示方式，共阴极连接；

（3）?4?个?0-1?开关：K1-K4，开关向上为?1，向下为?0；

（4） 外部输入脉冲信号时钟源?CLK（1Hz），供计数器使用。

3、交通灯时序

（1）东西、南北方向均有绿灯、黄灯、红灯指示，其持续时间由自己观察的结果自定。（要求要合理可行，小于?100?秒）

（2）系统设有时钟,以倒计时方式显示每一路允许通行的时间。（八个数码管的左边六位显示030506，右边两位显示东西和南北通行时间）

（3）当东西或南北两路中任一路出现特殊情况时，系统可由交警手动控制立即进入特殊运行状态，即红灯全亮，时钟停止计时，东西、南北两路所有车辆停止通行；当特殊运行状态结束后，系统恢复工作，继续正常运行。（本次设计规定?K1?为“0”时自动运行，K1?为“1”时手动控制）

数码管动态显示：设计中七段数码管采用动态扫描的方式显示，扫描需要一个比较高频率的信号，本次设计选用?1000HZ?。为了得到?1000Hz?信号，必须对输入的时钟信号50MHZ?进行分频。显示模块共用?11?个管脚，其中?8?个用于连接?8?个数码管的七段?LED，还有?3?个管脚用于选择点亮哪个数码管，每隔很短的一段时间?8?个数码管交替点亮，依次循环，动态显示，由于人眼的视觉残留，可以观察到连续的测量计数器的计数值。

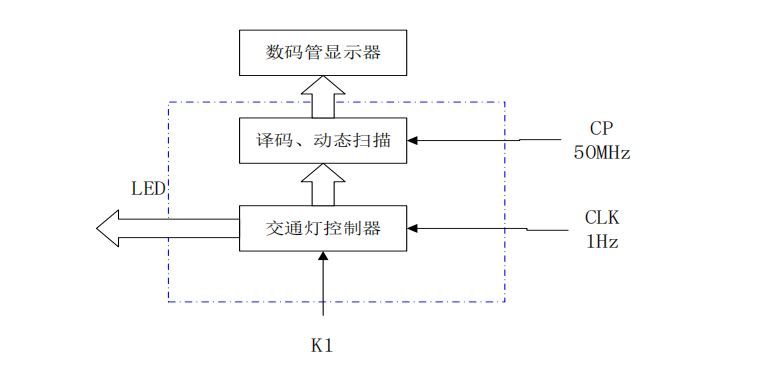

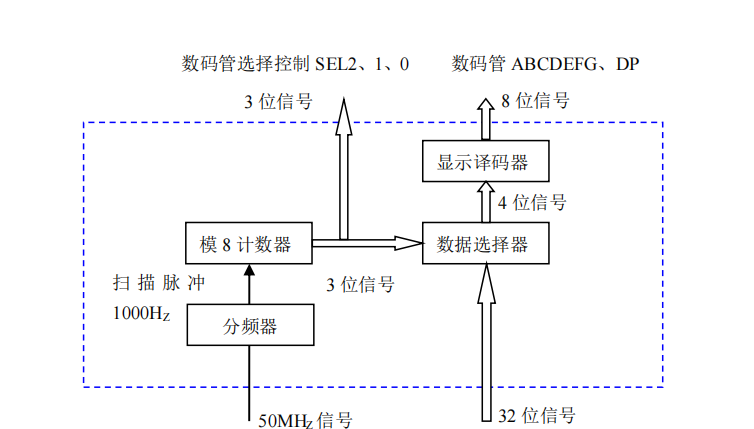

其原理框图如图所示：

根据如上说明，本设计的主要任务和设计要求步骤是：

1、按照现代数字系统的?Top-Down?模块化设计方法，提出交通灯电 路设计系统的整体设计方案，并进行正确的功能划分，分别提出并实现控制器、计数器、数码管显示、LED?显示等模块化子系统的设计方案。

2、在?QuartusⅡ13.0 的?EDA?设计环境中，完成系统的顶层设计、各子系统的模块化设计。分别完成各个基于?Verilog?语言实现的子模块（包括控制器电路、计数器电路、数码管显示、?LED?显示电路）的逻辑功能仿真。最后对顶层设计进行功能仿真。

3、在完成第?2?步的基础上，锁定管脚并全编译通过。

4、用下载电缆通过?JTAG?口将对应的?sof?文件加载到?FPGA?中，观察实验结果是否与自己的编程思想一致。（有条件再进行）

5、电路设计与仿真，主要包括：总体方案设计，各个电路子模块的?Verilog?源文件或者原理图，功能仿真波形；顶层设计的?Verilog?源文件或者 原理图、功能仿真波形；

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

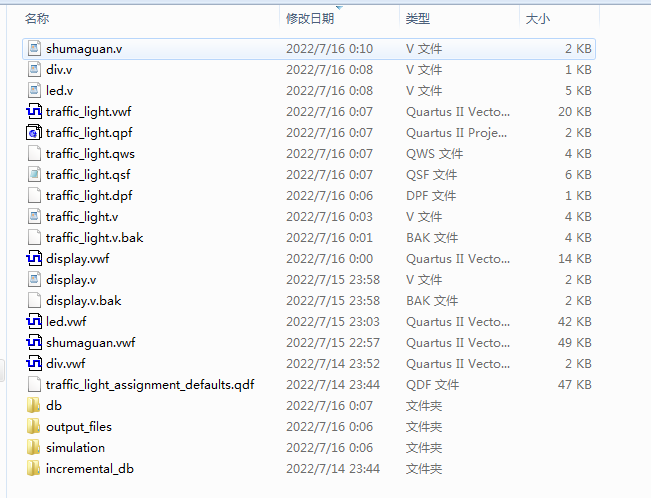

1. 工程文件

2. 程序文件

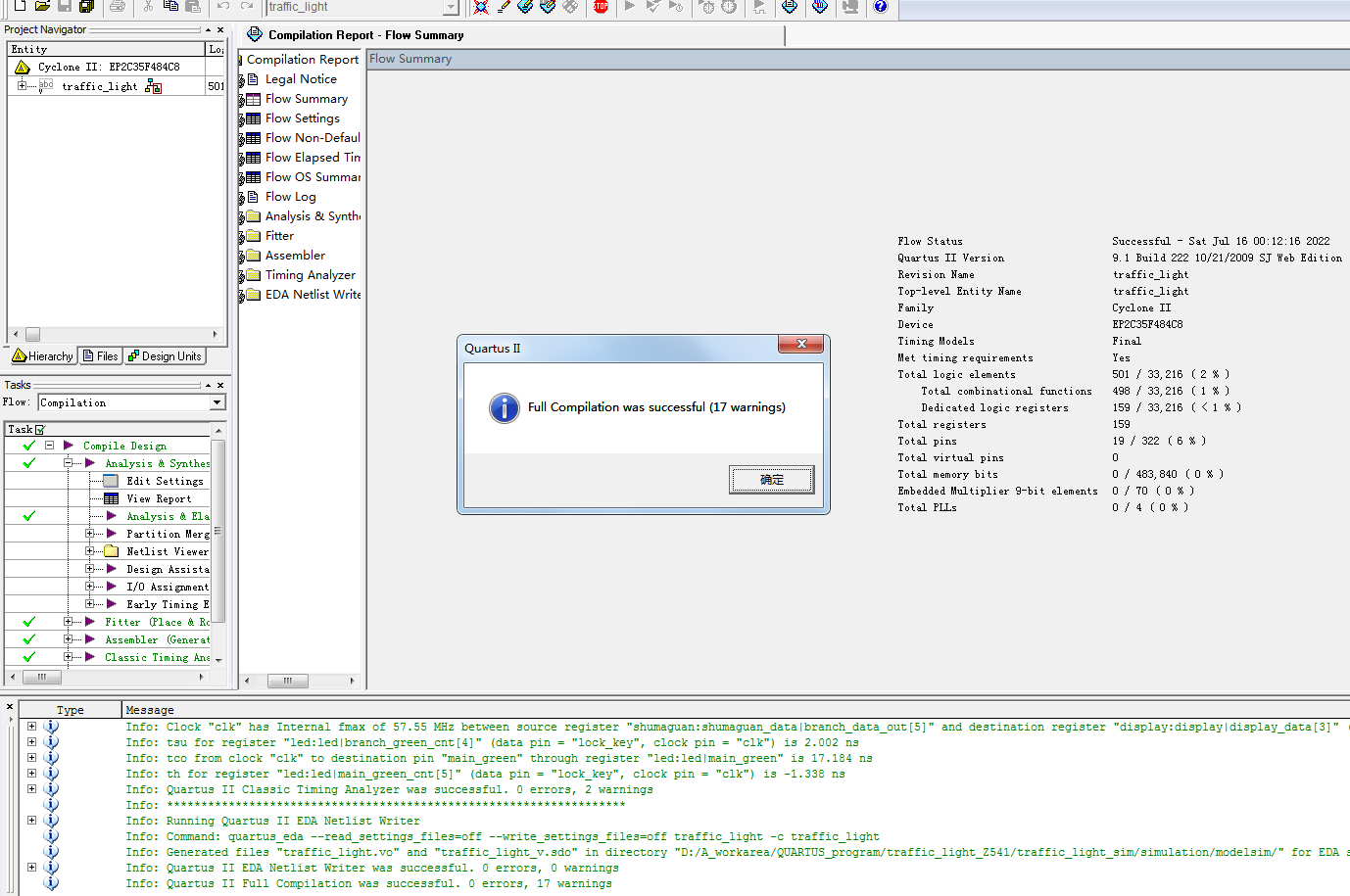

3. 程序编译

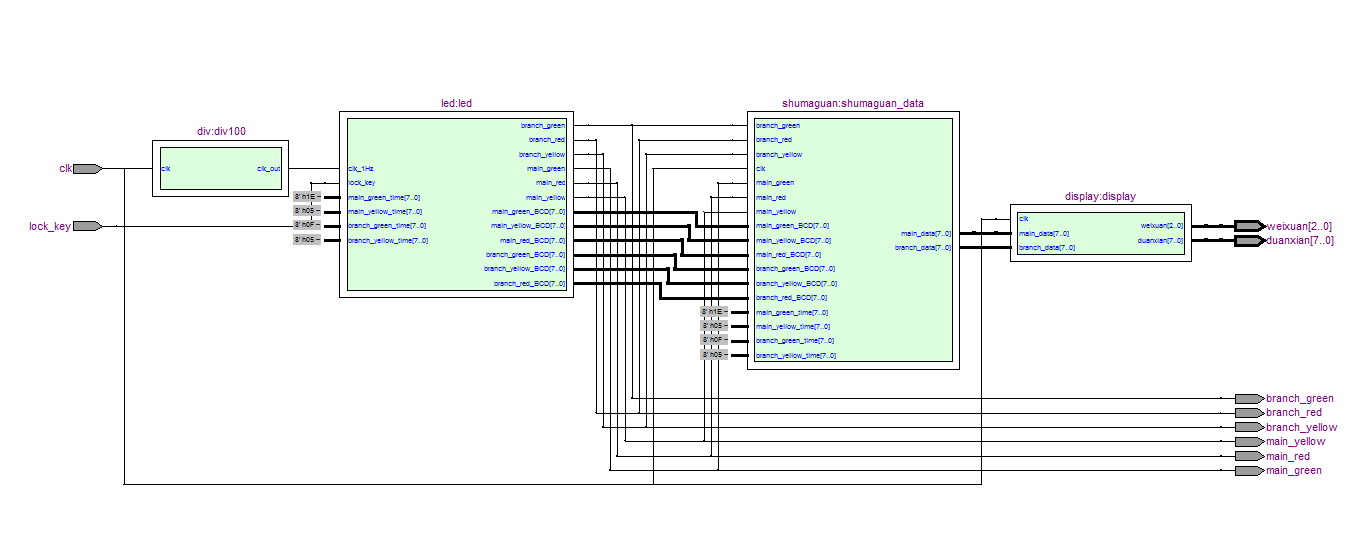

4. RTL图（原理图）

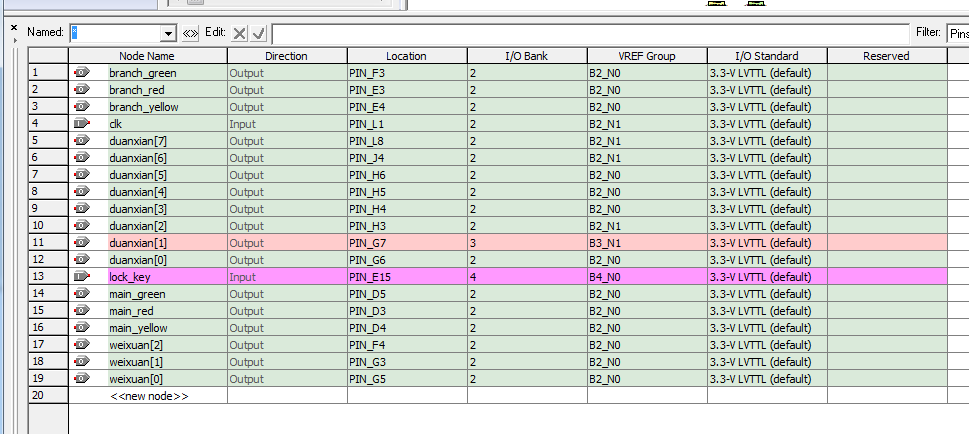

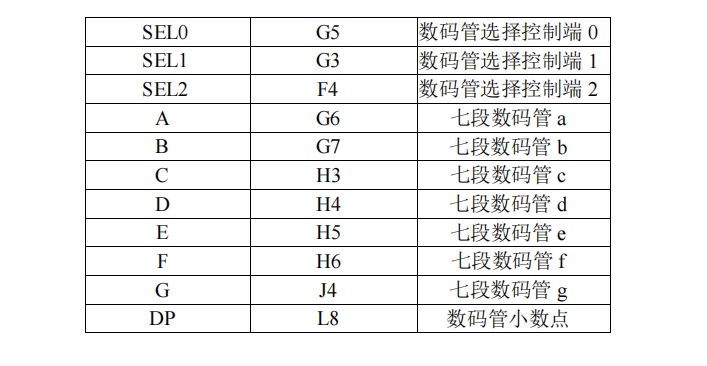

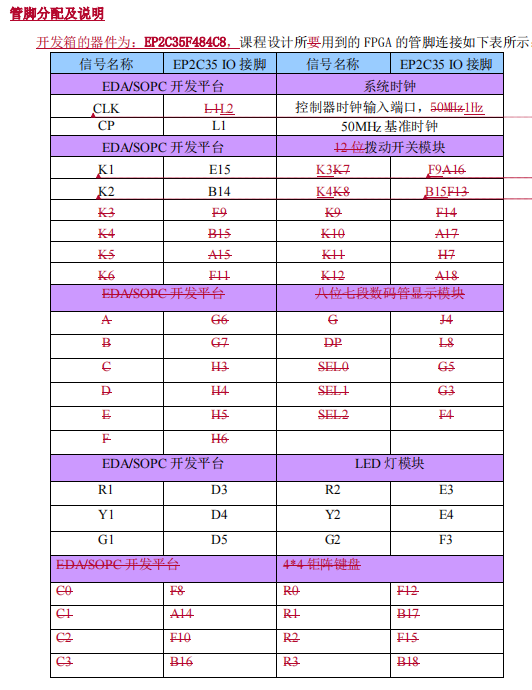

5. 管脚分配

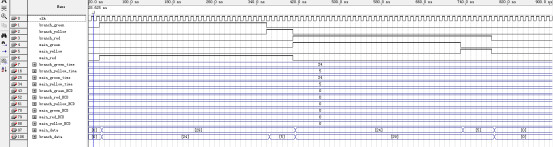

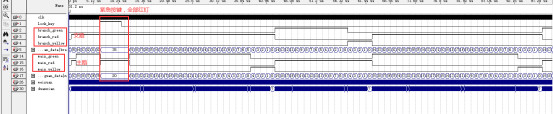

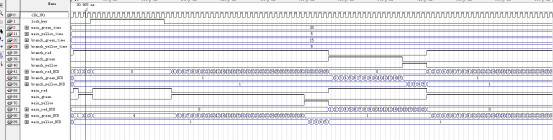

6. 仿真图

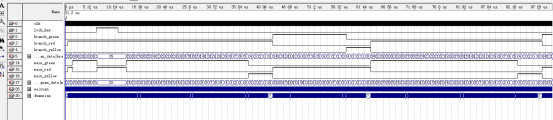

整体仿真图

分频模块

红绿灯控制模块

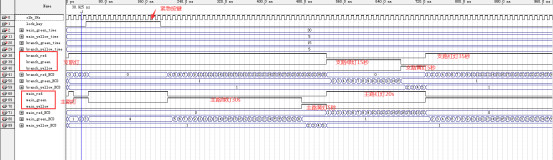

数码管计数模块

显示模块

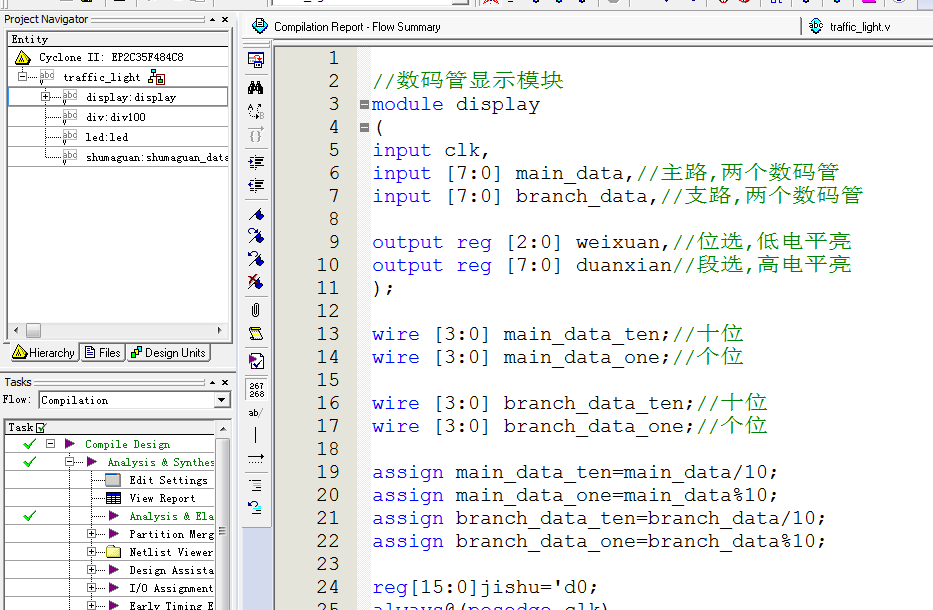

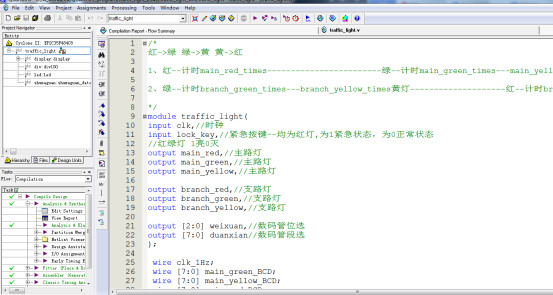

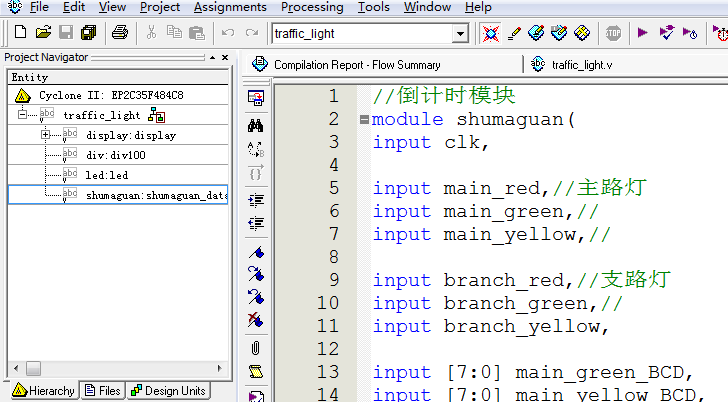

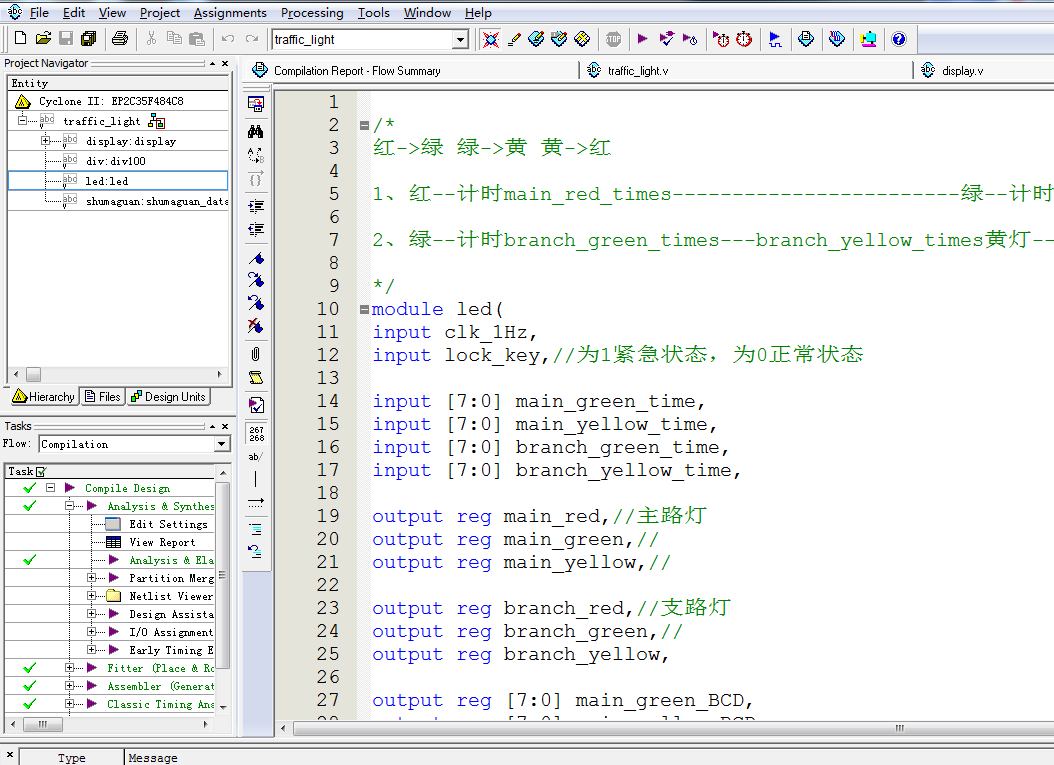

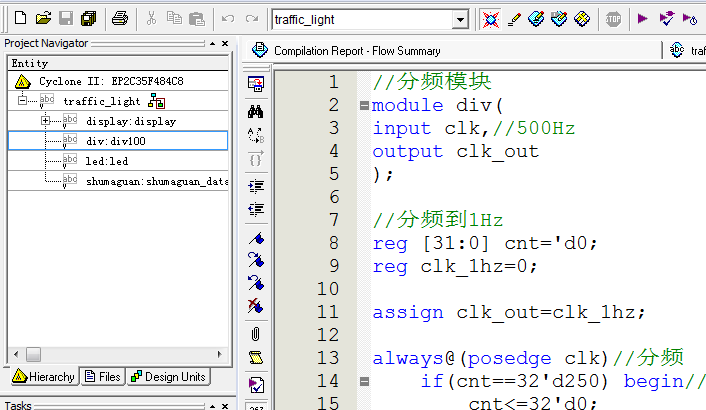

部分代码展示:

/*
红->绿?绿->黄?黄->红
1、红--计时main_red_times------------------------绿--计时main_green_times---main_yellow_times黄灯---------------红
2、绿--计时branch_green_times---branch_yellow_times黄灯--------------------红--计时branch_reg_times-------------------绿
*/
module?traffic_light(
input?clk,//时钟
input?lock_key,//紧急按键--均为红灯,为1紧急状态，为0正常状态
//红绿灯?1亮0灭
output?main_red,//主路灯
output?main_green,//主路灯
output?main_yellow,//主路灯
output?branch_red,//支路灯
output?branch_green,//支路灯
output?branch_yellow,//支路灯
output?[2:0]?weixuan,//数码管位选
output?[7:0]?duanxian//数码管段选
);
?wire?clk_1Hz;
?wire?[7:0]?main_green_BCD;
?wire?[7:0]?main_yellow_BCD;
?wire?[7:0]?main_red_BCD;
?wire?[7:0]?branch_green_BCD;
?wire?[7:0]?branch_yellow_BCD;
?wire?[7:0]?branch_red_BCD;
?wire?[7:0]?main_data;
?wire?[7:0]?branch_data;
?
wire?main_red_led;//主路灯
wire?main_green_led;//主路灯
wire?main_yellow_led;//主路灯
wire?branch_red_led;//支路灯
wire?branch_green_led;//支路灯
wire?branch_yellow_led;//支路灯
//led?1亮0灭
assign?main_red=main_red_led;//主路灯
assign?main_green=main_green_led;//主路灯
assign?main_yellow=main_yellow_led?;//主路灯
assign?branch_red=branch_red_led;//支路灯
assign?branch_green=branch_green_led;//支路灯
assign?branch_yellow=branch_yellow_led?;//支路灯?
//分频模块
div?div100
(
.?clk(clk),
.?clk_out(clk_1Hz)
);

点击链接获取代码文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=1307
