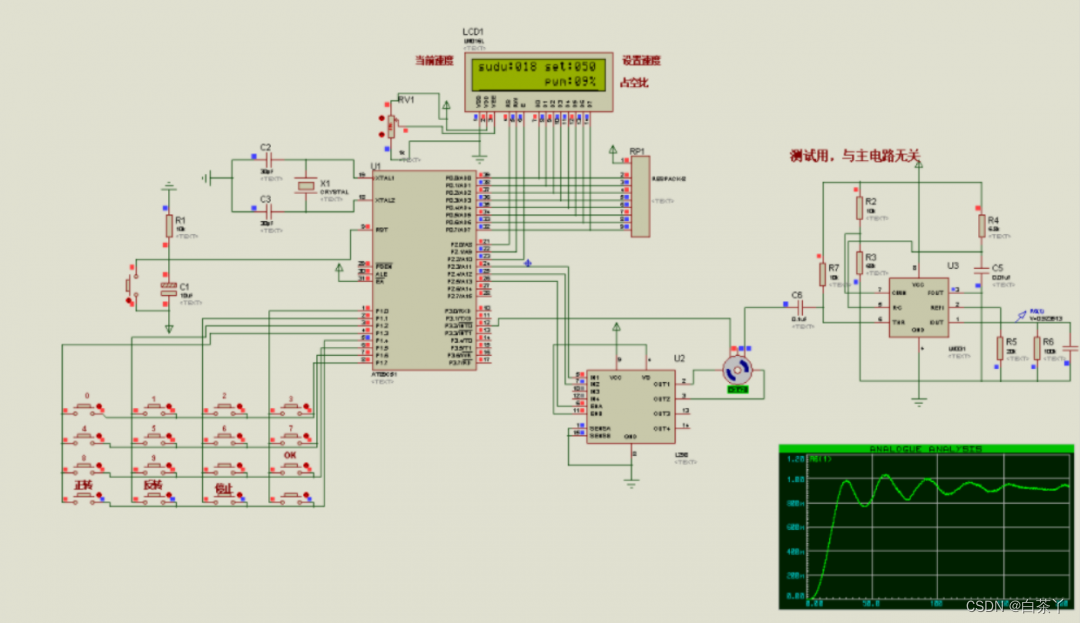

基于51单片机的直流电机调速【PID，L298，正反转，矩阵键盘】（仿真）

给大家提供一些资料详细解释，有需要的自行提取，网盘地址我放在下面

链接：https://pan.baidu.com/s/1NigBeujDZTCFL0hdMiu7yg?pwd=syxp
提取码：syxp

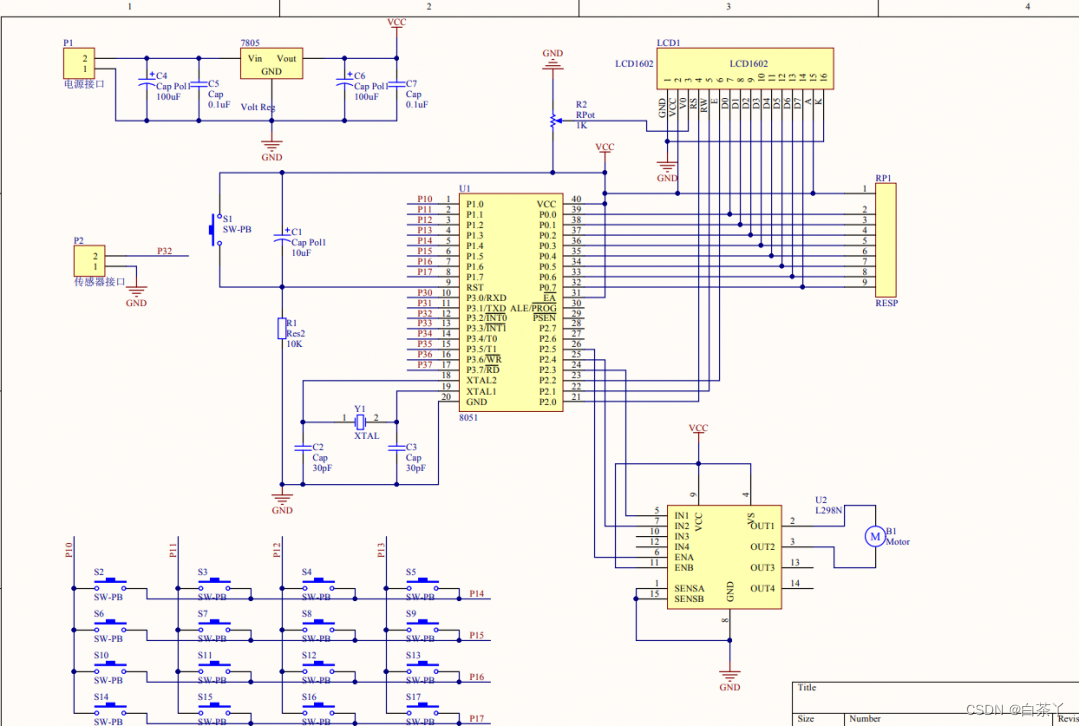

直流电机调速系统：

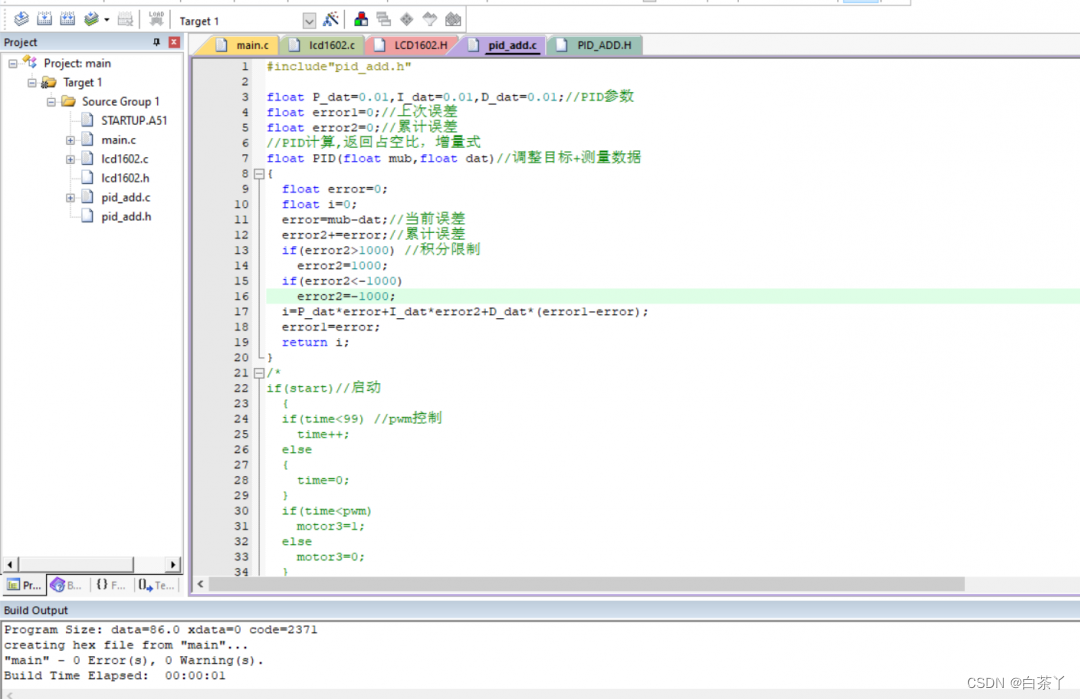

1、测量电机转速，通过PWM控制电机速度，使用增量式PID调速。

2、LCD1602显示当前速度、设置速度、占空比。

3、矩阵键盘输入速度值，以及控制启停正反转。

#include "ADC0832.h"
#include "intrins.h"
/*********************************************
读取ADC
**********************************************/
uchar ADC(uchar ch)//通道ch	 1,2
{
	uchar temp0,temp1,i;
	CS=0;
	temp0=0;
	temp1=0;
	_nop_();
	_nop_();
	DI=1;//开始位
	_nop_();
	_nop_();
	CLK=1;
	_nop_();
	_nop_();
	CLK=0;
	_nop_();
	_nop_();
	DI=0;
	_nop_();
	_nop_();
//选择通道0
	DI=1;
	_nop_();
	CLK=1;//上升沿DI=1
	_nop_();
	CLK=0;//1个下降沿DI=1
	_nop_();
	if(ch==1)
	DI=0;
	if(ch==2)
	DI=1;
	_nop_();
	CLK=1;
	_nop_();
	CLK=0;//第3个上升沿DI=0
	_nop_();
   	DI=1;
//********通道选择结束开始读取转换后的二进制数****
//下降沿读数，一下进行判断和处理,共8次
for(i=0;i<8;i++)
   {
	temp0=temp0<<1;
	CLK=1;
    if(DO)
   	temp0++;
   	_nop_();
   	CLK=0;
   }
for(i=0;i<8;i++)
   {
	temp1=temp1>>1;
	CLK=1;
    if(DO)
   	temp1=temp1 +0x80;
   	_nop_();
   	CLK=0;
   }
	 CS=1;
   return temp0;
}
