大联大品佳集团推出基于达发科技产品的头戴式蓝牙耳机方案

7小时前
169
加入交流群
扫码加入
获取工程师必备礼包
参与热点资讯讨论

致力于亚太地区市场的国际领先半导体元器件分销商---大联大控股宣布,其旗下品佳推出基于达发科技(Airoha)AB1585AM芯片的头戴式蓝牙耳机方案。

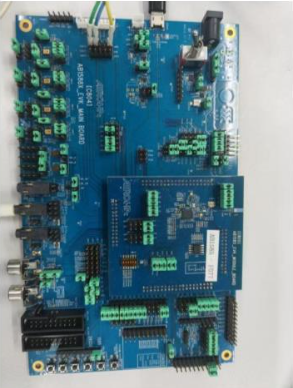

图示1-大联大品佳基于达发科技产品的头戴式蓝牙耳机方案的展示板图

当下,头戴式蓝牙耳机产业正大步迈入全新发展阶段。消费者不再满足于基础功能,而是对音质、降噪、佩戴舒适度等方面提出了更高要求。同时,随着智能化、个性化需求与日俱增,具备语音交互、定制音效等功能的产品也备受消费者青睐。针对此趋势,大联大品佳基于达发科技AB1585AM芯片推出头戴式蓝牙耳机方案,以出色性能帮助方案商、整机厂和品牌商打造新一代优质产品,助力其在激烈市场竞争中抢占先机、获取优势。

图示2-大联大品佳基于达发科技产品的头戴式蓝牙耳机方案的场景应用图

AB1585AM是一款高度集成的系统级封装(SiP)低功耗蓝牙音频芯片组,集应用处理器数字信号处理器DSP)、蓝牙收发器电源管理单元(PMU)于一身。该芯片采用高性能应用处理器,集成ARM? Cortex?-M33F内核,工作频率覆盖1MHz至260MHz,并配备L1缓存,在实现高效运算的同时兼顾了功率效率。其DSP子系统搭载Cadence HiFi5音频引擎,具备1280KB零延迟内存与32KB L1缓存,频率可在26MHz至520MHz之间灵活调节,满足高负载音频处理需求。

蓝牙子系统全面支持蓝牙5.3规范,具有先进的无线连接能力。电源管理单元集成2路DC-DC降压转换器、1路SIDO转换器及3路超低静态电流LDO,为系统提供稳定高效的供电支持。此外,芯片支持线性充电器,能够通过USB接口实现可编程快速充电模式。借助系统级封装(SiP)技术,主模块与PMU被高度集成于紧凑的封装内,有效缩小了产品尺寸,同时显著提升功能密度。

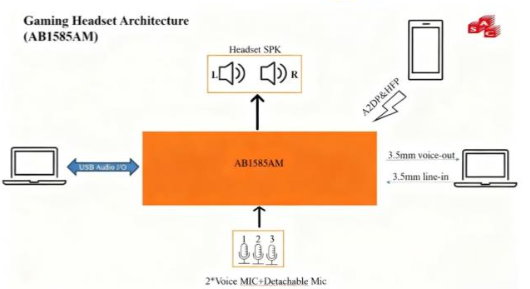

图示3-大联大品佳基于达发科技产品的头戴式蓝牙耳机方案的方块图

软件方面,Airoha IoT软件开发工具包(SDK)为蓝牙音频应用开发提供快速评估方法,不仅涵盖硬件抽象层驱动、连接、外设等功能,还支持电池管理、无线固件更新和FreeRTOS。该平台采用三层架构,通过各层组件协同工作,能够助力用户实现高效开发。

核心技术优势:

  • 高度集成与低功耗设计:

采用SiP封装技术,集成主控、DSP、蓝牙RF和PMU,显著缩小PCB面积;

动态电压/频率调节(DVFS),支持0.55V–0.8V宽电压范围,优化功耗与性能平衡。

  • 高性能音频处理:

HiFi5 DSP提供4倍于前代的神经网络算力,支持高精度音频编解码(24-bit/192kHz);

硬件ANC和语音唤醒功能,降低系统负载,提升实时响应能力。

  • 蓝牙连接可靠性:

支持蓝牙5.3全特性(包括LE Audio和Isochronous Channels),确保多设备低延迟同步;

集成T/R开关和巴伦,减少外部元件,提升射频抗干扰能力。

  • 灵活扩展性:

丰富的外设接口(I2S、TDMSPI等),适配多种传感器和外部存储器(如串行Flash);

电容式触摸和GPIO复用设计,简化人机交互开发。

  • 电源与充电优化:

支持智能充电盒通信(1-Wire UART),兼容Apple/非标充电器检测;

低静态电流设计(PMU总待机电流<3μA),延长电池续航。

方案规格:

  • 处理器架构:

主机处理器ARM? Cortex?-M33F,最高主频260MHz,支持FPU和MPU,256KB零等待内存(可配置为L1缓存或TCM);

DSP子系统为Cadence HiFi5音频引擎,支持神经网络扩展,最高主频520MHz,集成1MB数据RAM和256KB指令RAM。

  • 蓝牙功能:

完全兼容蓝牙5.3标准,支持双模(经典蓝牙+低功耗蓝牙)及同步通道(ISO);

集成PA(输出功率15dBm),灵敏度达-97dBm,支持BLE 1M/2M速率;

支持最多4条ACL链接和4条BLE链接,具备硬件AGC和干扰抑制能力。

  • 音频子系统:

上行链路3路麦克风输入(模拟/数字),最高支持192kHz/24-bit采样,集成硬件ANC(前馈/混合降噪);

下行链路1路输出,最高192kHz/24-bit,支持Class G/D放大器,输出功率达38mW(16Ω负载);

异步采样率转换(ASRC)、硬件增益控制、语音唤醒(VoW)及语音活动检测(VAD)。

  • 电源管理:

输入电压范围(3V~5V),集成2个Buck转换器、1个SIDO转换器和4个LDO;

支持BC1.2充电协议、JEITA温度保护,最大充电电流0.5A,待机电流低至0.1μA(Flash睡眠模式)。

  • 外设接口:

USB 2.0设备控制器、3个I2C、2个I3C(最高12MHz)、3个UART(最高3Mbps);

支持eMMC/SDIO、SPI主从接口、PWM、12-bit AUXADC及电容式触摸控制(3通道)。

  • 封装与工作条件:

TFBGA封装(4.2mm×5.5mm,110引脚,0.4mm间距);

工作温度范围-40℃至85℃。
