【 前 言 】
Samtec始终致力于开发新技术以改进其产品。但我们的客户可能会对技术的海量信息感到困惑。有时，客户其实只需要对比自己的需求，清晰了解我们的产品和技术即可，并了解其对自身应用的支撑和加持。
今天，在稍后的解密分享中，我们将着眼于Nitrowave?电缆，并针对其内层进行分析和解密。DPL究竟有何重要之处？

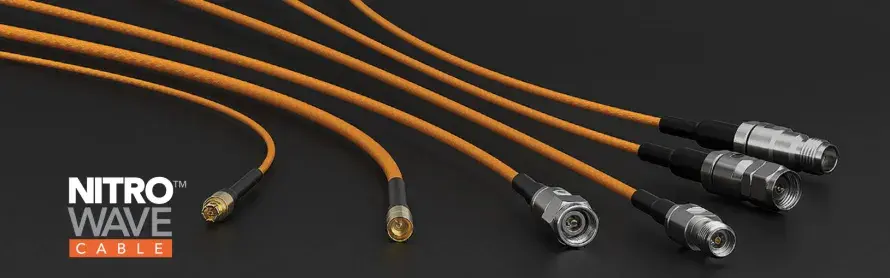

DPL，是Dynamic Performance Layer的缩写，指的是动态性能层（DPL），它是Nitrowave?同轴电缆结构的关键组成部分。Nitrowave?是Samtec高性能射频（RF）解决方案，适用于微波和毫米波应用，包括完整的电缆组件、电缆连接器和板级互连器件。
【?Nitrowave?结构为精密射频应用提供卓越性能?】
在设计高性能电缆时，控制导体和屏蔽层之间的关系至关重要。屏蔽层的设计始终是在尽可能最佳的射频性能与电缆所需的灵活性之间的权衡。大多数制造商通过使用箔带或箔绕作为内层和覆盖箔层的编织网的组合来实现这一点。

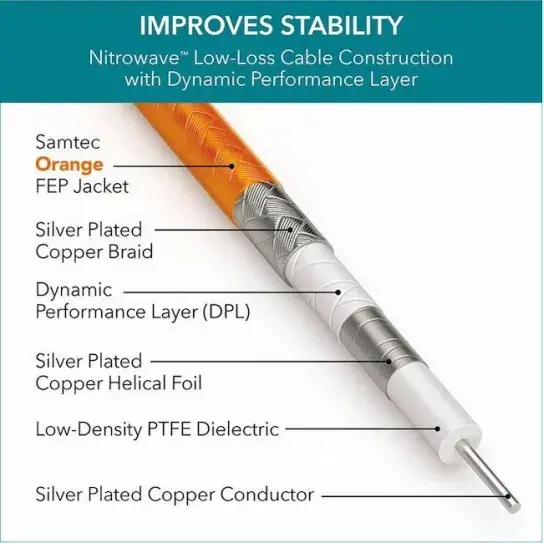

Nitrowave?电缆的箔层和编织网均使用镀银铜作为材料，并带有Samtec标志性橙色的?FEP（氟化乙烯丙烯）护套，以在一些最严苛的条件下提供保护。FEP护套专为航空航天以及仪器仪表和计算行业的严苛应用而设计，具有高工作温度和耐磨性。
然而，DPL 是Nitrowave?最有趣的特性之一。DPL是一层置于箔层和编织网屏蔽层之间的薄聚四氟乙烯（PTFE）层。看似微不足道，DPL却是Nitrowave?技术的关键部分。其主要作用是消除屏蔽层两个元件之间的摩擦，使编织网能够在箔层上自由移动而不损坏箔层。

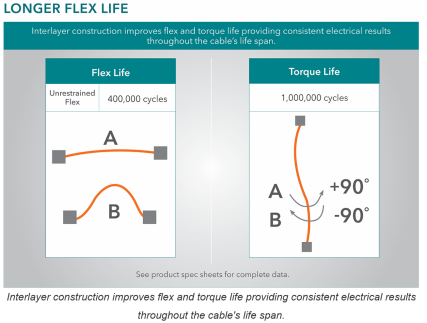

DPL还为整体可靠性带来了其他改进。DPL层包裹螺旋箔屏蔽层，提高了其弯曲时的强度。它在脆弱的箔层和围绕它的编织网之间提供了一个界面，降低了导电氧化的风险。结果是电缆具有更高的弯曲循环寿命和改进提升的耐用性。
【?改进的电气性能 】

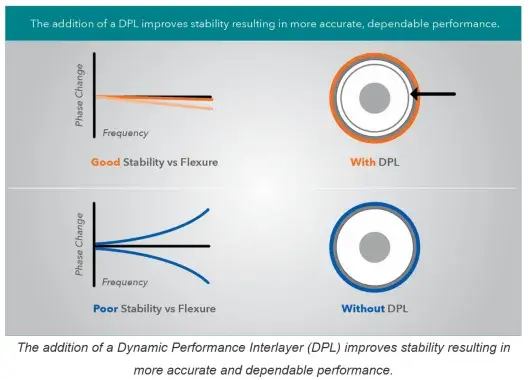

DPL 的优势不仅限于改进的机械性能。改进的物理特性也改善了其电气性能。DPL提供了更好的相位稳定性。相位是指波在其周期内特定时间点的位置，在考虑射频信号如何沿电缆传播时很重要。因此，相位偏移是波位置的变化，通常由外力引起，例如电缆的弯曲或温度的变化。更大的相位稳定性导致更一致的射频信号，即使电缆本身在弯曲时也是如此。
DPL层还有助于减少电容耦合。这是两个独立屏蔽层的效应。如果紧密接触，这两层可以充当微型电容器的极板。即使层之间可能积累的微小电荷量也有可能产生不需要的噪声，这将对信号完整性产生影响。即使构成 DPL的薄PTFE层也足以帮助最小化这种耦合并改善整体SI性能。
【 适合所有人的Nitrowave??】
在谈论Nitrowave?和Samtec精密射频系列等高性能产品时，存在的一个问题是它可能会让一些客户疏远。就像大多数驾驶员不会考虑使用劳斯莱斯或法拉利来通勤一样，设计师也不会为他们的产品使用具有110 GHz 性能的电缆。

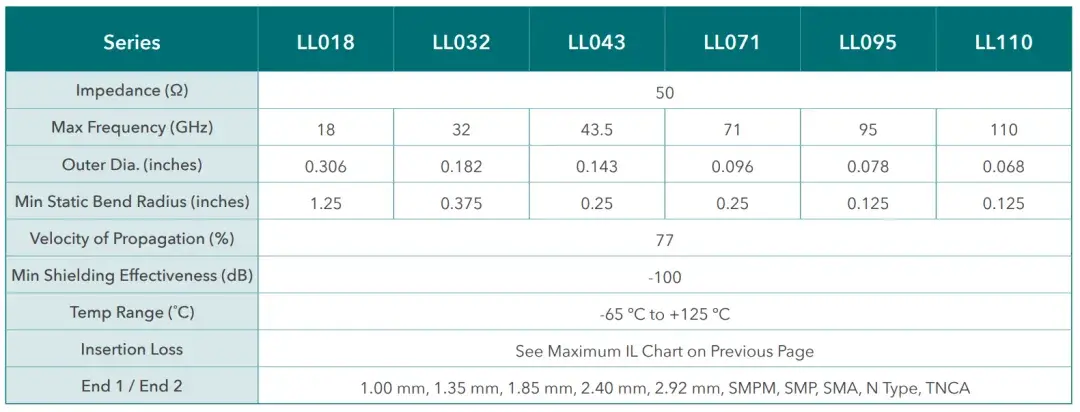

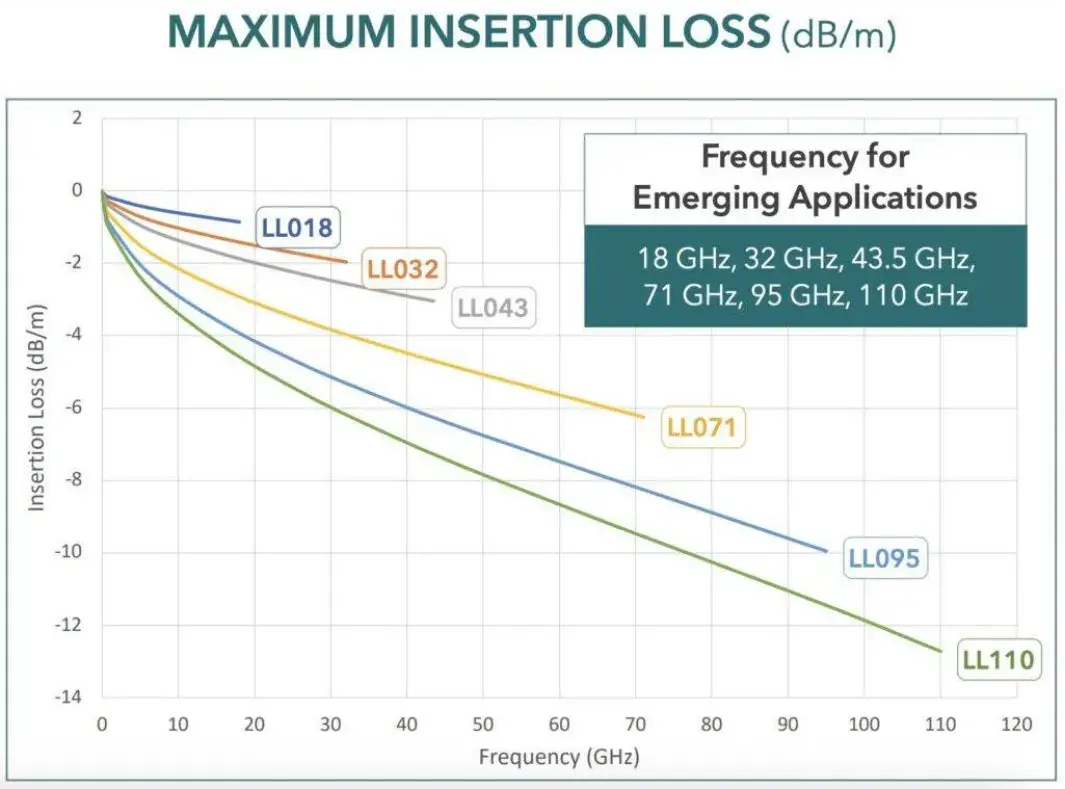

然而，Nitrowave?的关键特性之一是它不是单一产品。相反，它是一个电缆家族，每个电缆都针对从18 GHz 到最高110 GHz的不同频率进行了优化。这些频率是在对客户需求进行广泛研究后精心选择的，Nitrowave?电缆家族针对一系列频率进行了优化，每根电缆都旨在在其自身的频率范围内提供尽可能最佳的插入损耗。
因此，Nitrowave?是一种不限于最尖端技术的产品。
