一、引言
在当今高度自动化的工业环境中，数据的高效采集与传输是提升生产效率、降低错误率的关键。本案例将详细展示如何通过HT3S-EIS-MDN网关将传统的RS232扫码枪无缝接入EtherNet/IP协议的Allen-Bradley（AB）PLC系统，以及这一过程中如何优化配置和增强系统的稳定性，实现实时、准确的数据交互。
二、项目背景
某大型制造企业为提高生产线上的物料追踪与管理效率，计划引入扫码枪进行快速准确的条码识别。由于该企业现有的PLC系统是基于EtherNet/IP协议的Allen-Bradley产品，而大部分扫码枪采用RS232接口，因此如何实现这两种不同接口之间的数据转换与传输成为了项目的核心挑战。
三、解决方案
为了解决这一难题，现场选用了HT3S-EIS-MDN网关作为中间桥梁。该网关具备强大的协议转换功能，能够将RS232信号转换为EtherNet/IP信号，从而与AB PLC进行通信。
HT3S-EIS-MDN网关协议转换原理
HT3S-EIS-MDN网关选型与配置
根据扫码枪和PLC的通信协议要求，现场选用了HT3S-EIS-MDN网关作为连接RS232扫码枪与EtherNet/IP PLC的中间桥梁。该网关不仅具备强大的协议转换功能，还支持多种通信协议和接口，能够满足各种复杂的工业环境需求。在配置过程中，根据扫码枪和PLC的通信协议要求，设置了正确的参数，如波特率、数据位、停止位等，确保扫码枪与网关之间通信的稳定性和可靠性。?同时，配置网关的IP地址和技术参数，以便与PLC在同一网络中相互访问。
HT3S-EIS-MDN网关配置

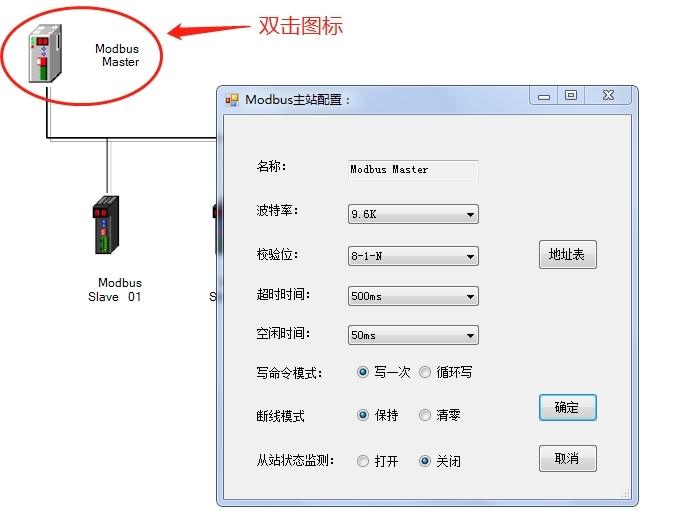

接口设置：首先，根据扫码枪和PLC的通信协议要求，配置HT3S-EIS-MDN网关的RS232接口和EtherNet/IP接口。确保接口参数（如波特率、数据位、停止位等）与扫码枪和PLC的设置相匹配。

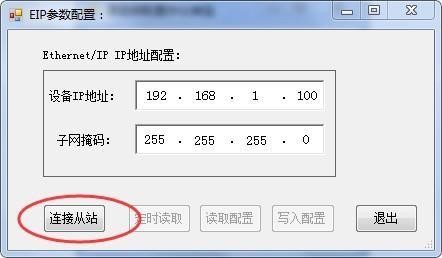

IP地址分配：为网关分配一个唯一的IP地址，并确保其与PLC在同一网络中，以便进行通信。
数据映射：在网关中设置数据映射规则，将RS232扫码枪读取的条码信息转换为PLC能够识别的数据格式。
扫码枪与HT3S-EIS-MDN网关的连接
将扫码枪通过RS232屏蔽双绞线缆连接到HT3S-EIS-MDN网关对应的串口接口上。在连接过程中，特别注意线缆的质量和接口的匹配度，确保连接牢固、无松动。同时，进行必要的信号测试，确保信号通信传输质量，以验证扫码枪与网关之间的通信是否正常。
扫码枪配置
扫描模式：根据实际需求，设置扫码枪的扫描模式（如连续扫描、单次扫描等）。
触发方式：配置扫码枪的触发方式（如手动触发、自动感应触发等）。
校验设置：设置条码校验规则，确保读取数据的准确性。
HT3S-EIS-MDN网关与PLC的连接

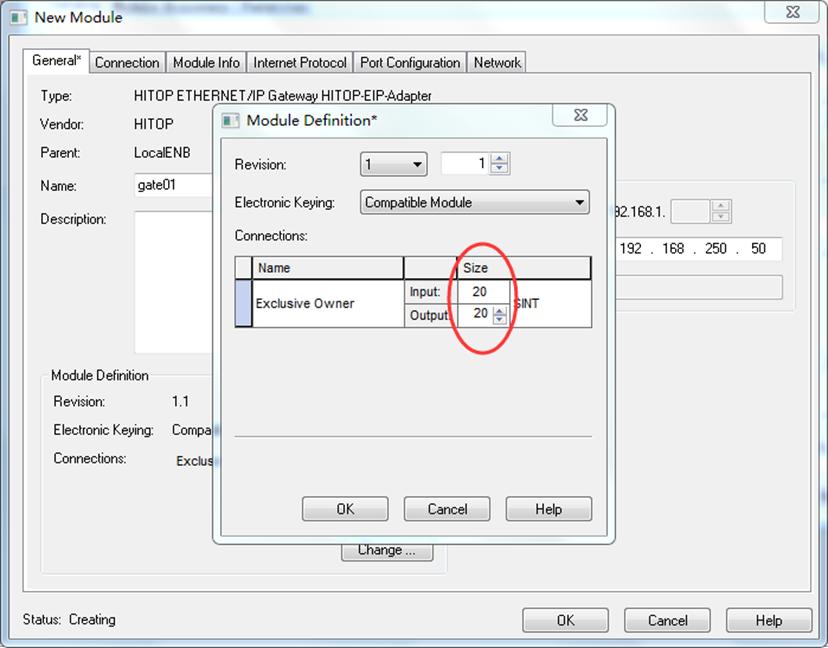

通过EtherNet/IP网线将HT3S-EIS-MDN网关连接到Allen-Bradley PLC的以太网端口上。在PLC的编程软件中，对网关进行识别和配置，设置相应的IP地址和技术参数，以确保两者之间的正常通信。此外，还对PLC的程序进行适当的修改，以便能够接收并处理来自扫码枪的数据。
PLC配置
网络设置：在PLC中配置EtherNet/IP网络参数，确保与网关在同一网络中。
数据接收程序：编写PLC程序，用于接收来自网关的数据并进行处理。
数据校验：在PLC程序中加入数据校验机制，验证接收到的数据的准确性和完整性。

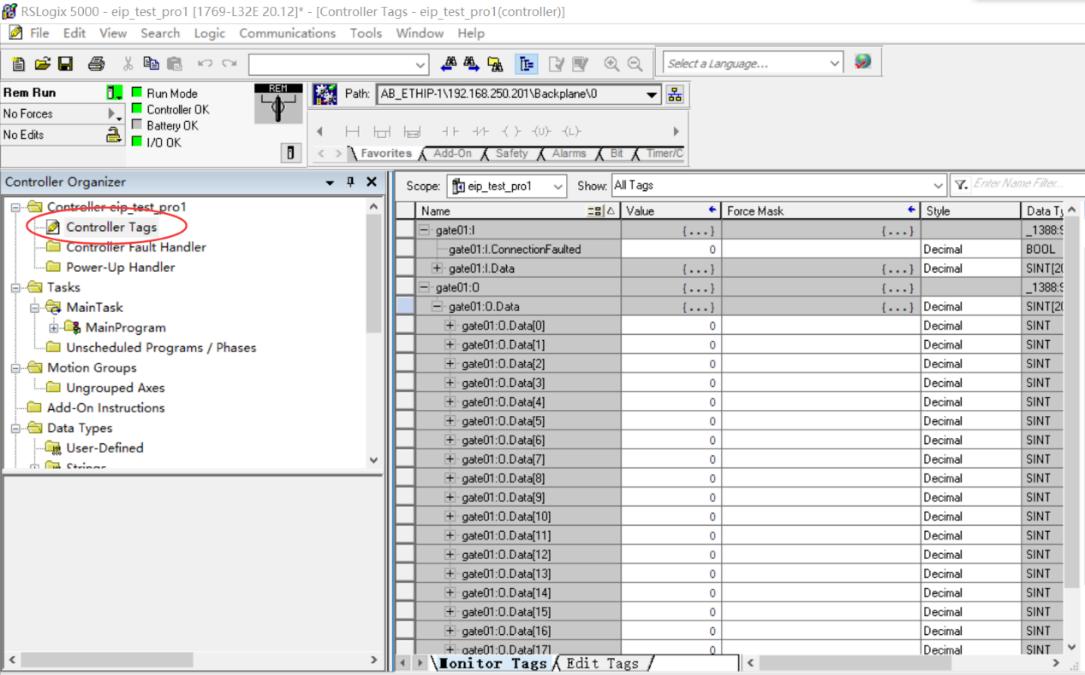

数据存储：在Allen-Bradley PLC中创建一个数据结构（如结构体或数组），用于存储扫码枪传输的数据。
系统优化与稳定性增强
为了进一步提高系统的稳定性和可靠性，现场采取了以下措施：
定期对网关和PLC进行维护和检查，确保其正常运行；
对扫码枪进行定期校准和测试，以确保其读取数据的准确性；
在系统中设置数据校验和错误重传机制，以确保数据的完整性和准确性；
对网络进行加密和防火墙设置，以确保数据传输的安全性。
四、应用效果
通过实施以上解决方案，成功地将RS232扫码枪接入到EtherNet/IP协议的AB PLC系统中。在实际应用中，扫码枪读取的条码信息通过网关实时传输到PLC中，实现了数据的快速采集与处理，操作员可以在监控软件中实时监控产品流，同时管理层也能够通过历史数据进行生产分析和优化。这不仅提高了生产线的自动化水平，还降低了人为错误率，为企业带来了显著的经济效益。
五、总结与展望
本案例展示了HT3S-EIS-MDN网关在工业自动化领域中的强大应用能力，为传统的RS232设备提供了一个简单而高效的集成方案，使其能够无缝接入现代工业以太网环境。通过该网关，实现了RS232与EtherNet/IP两种不同接口之间的数据转换与传输，为企业的生产线带来了更高的效率和可靠性。未来，随着工业自动化技术的不断发展，我们相信HT3S-EIS-MDN网关将在更多领域发挥重要作用，为企业的数字化转型和智能化升级提供有力支持。
