上一篇是介绍如何窥探手机端Bluetooth的HCI log, 本次介绍是如何窥探Bluetooth的HCI log-耳机篇.

这次跟QCC518x/QCC308x测试的手机是Samsung S23 Ultra.

QCC518x/QCC308x透过HCI界面取得Log教学.

步骤1:?开启QMDE -> 选择ADK r1102 QCC3083 Headset workspace.
步骤2:?点选图一 "Debug"-> 点选图二 "Pydbg" -> 点选"?" ->?进入""

图一

图二

步骤3:?在">>>command"栏位输入" apps1.fw.call.HciTapStream_ConnectToCDCDevice()"

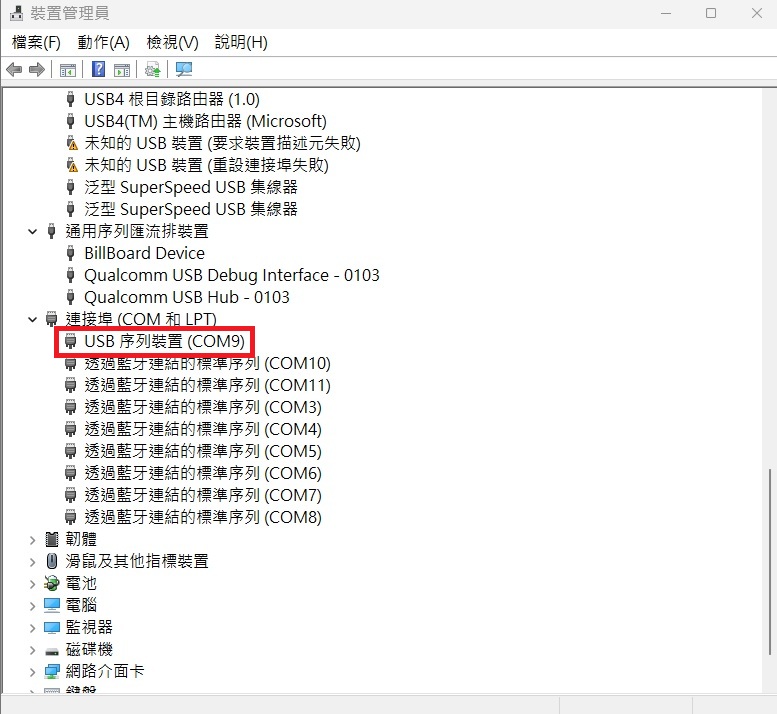

步骤4:?开启PC装置管理员 -> 连接埠(COM和LPT)就会发现新增装置"USB序列装置(COM9)"

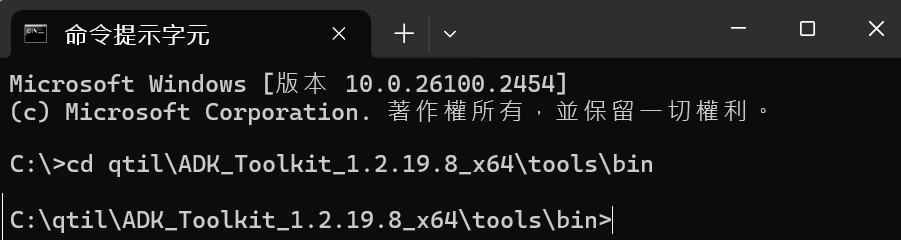

步骤5:?开启DOS"命令提示字元"进到c:qtilADK_Toolkit_1.2.19.8_x64toolsbin目录

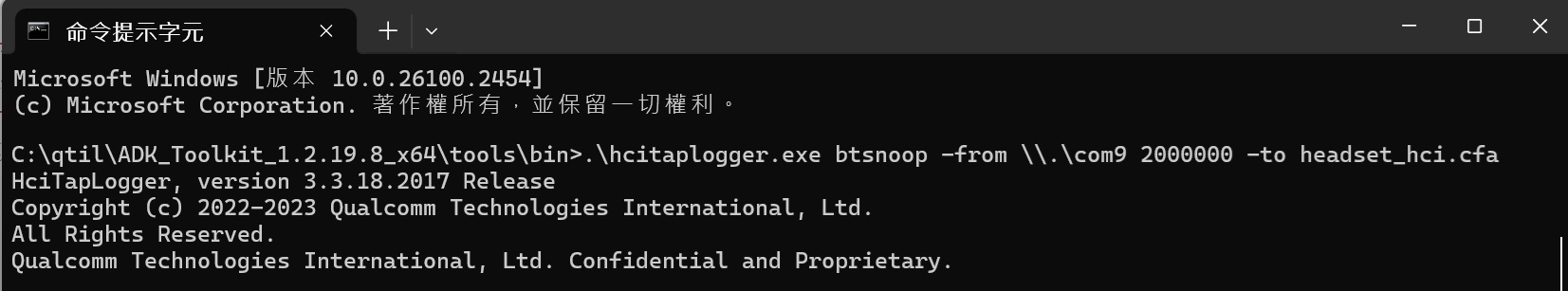

步骤6:?在步骤4所看到的"USB序列装置(COM9)"就是要带入命令中.

输入.hcitaplogger.exe btsnoop -from \.com9 2000000 -to headset_hci.cfa来产生Snoop报告.

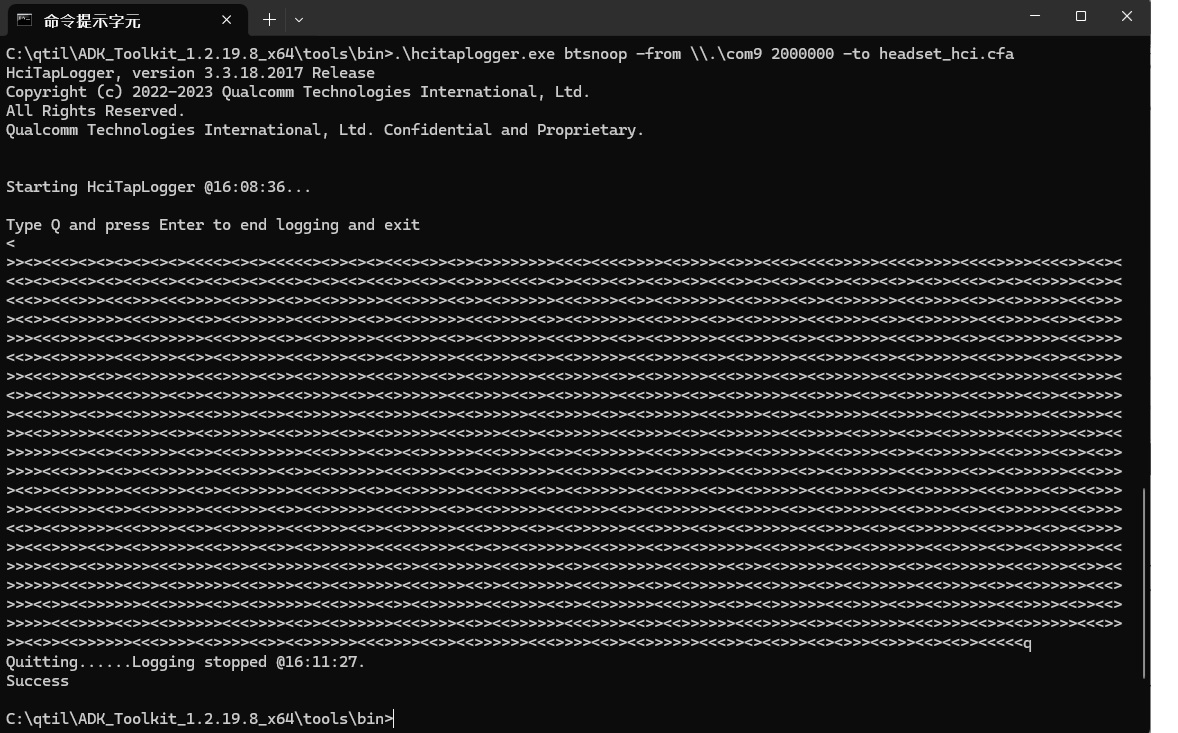

步骤7:?此时会看到”>><><><><<”表示已经开始录制了.

这时候依据需要分析的问题完整操作一次, 我的样本的操作如下:

QCC3083 Headset开机进配对 -> Samsung S23 Ultra找到QCC3083并完成配对 -> 点选QCC3083设定

-> 选择LE Audio -> 接听手机来电 -> 挂断电话.操作结束后输入"Q"再按"Enter"就停止录制并产出headset.hci.cfa的log档.

Q&A

Q1: 执行hcitaplogger命令会出现ERROR: Failed to open port \.com8, error 5.

原本ADK r1102高通建议搭配ADK Tookit版本为1.2.21.13, 只要把ADK Toolkit降到1.2.19.8版本就能解决Error5问题.

Q2: 执行hcitaplogger命令会出现ERROR: Failed to open port \.com8, error 2.

这是QCC3083跟PC连接已经断掉, 请确认QCC3083电源是否正常并插拔跟PC连接线, 并重新做步骤1~4的步骤.

Q3: 为何我的PC装置管理员连接埠(COM和LPT)的新增装置里的USB序列装置不是COM9.

这是由PC自行配置, 所以每台PC在新增的USB序列装置都会不同.
