1.1 名称：萨科微MC34063S升降压反相应用方案

1.2 应用：负压电源供电器，机顶盒，电池充电器，液晶电视，交换机，网卡

2.芯片采用SOP-8封装。

2.1 产品特点

MC34063S是一款单片稳压器子系统，旨在用作直流到直流转换器。该器件包含一个温度补偿带隙基准源、一个占空比控制振荡器、驱动器和大电流输出开关。它可用于降压、升压或反相开关稳压器，也可用于串联线性稳压器.

2.2 工作电压3-36V

3.2 无需外部晶体管时输出开关电流可达1.2A

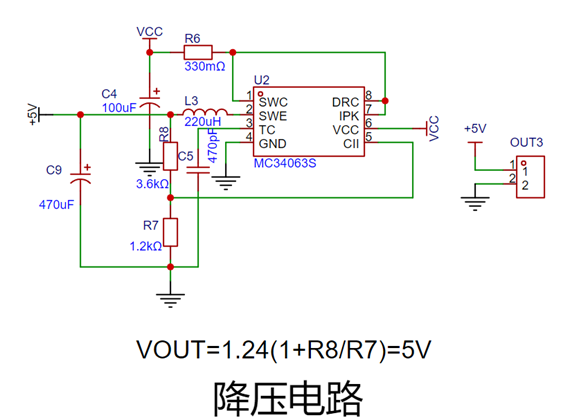

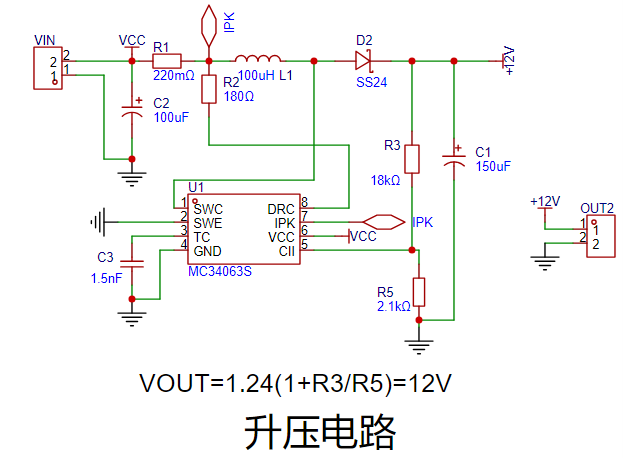

萨科微MC34063S直流转换器可以实现升压，降压和反相，内部集成了比较器，用户可以参考规格书搭建外部电路即可实现相应功能。

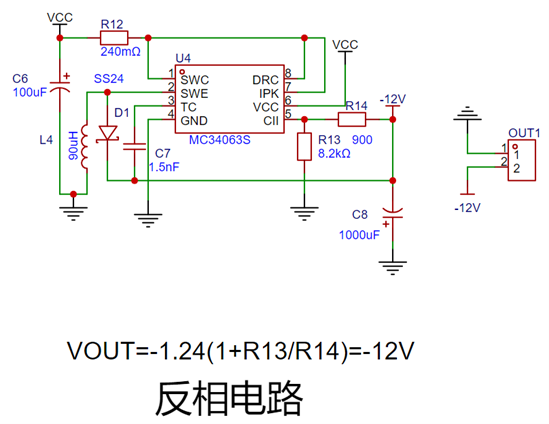

5.1萨科微MC34063S可实现反相，用户在负压供电场景可以使用MC34063S，比如运放的负压供电场景，MC34063S可以设计+ -5V的电源来供电。其内部包含基准源VREF典型值为1.24V。

5.2 萨科微MC34063S工作频率100-100KHZ ,短路保护电流限制，低待机电流的特点，应用非常广泛，在工业领域经常用到负压来给运放供电驱动MOS管，MC34063S特别在小电流领域还是非常不错的产品

5.3 DEMO板中的续流二极管采用萨科微SS24，其低压降大电流的特点也是应用很广泛的一款肖特基二极管

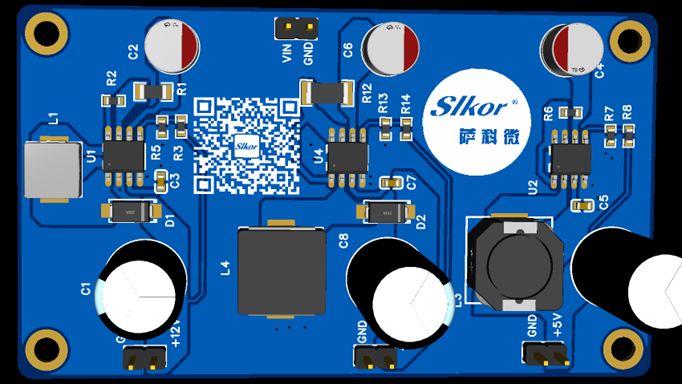

5.4萨科微MC34063S升降压反相转换应用电路DEMO板如下图

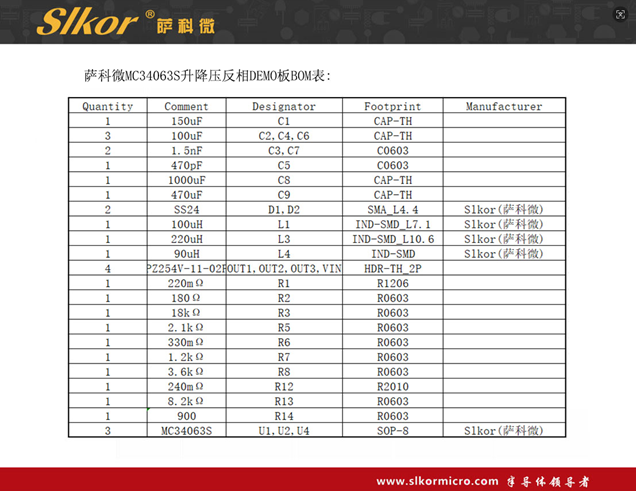

6.萨科微MC34063S升降压反相DEMO板BOM表信息如下:

7.萨科微（www.slkormicro.com）半导体为了终端客户、代理商方便使用“slkor”品牌的新产品，加强对客户的配套技术服务，产品详细信息，可咨询我司人员！
