一款宽输入电压的同步降压芯片：H4025

在电源管理设计中，我们常常需要将较高的直流电压稳定、高效地转换为较低的电压，为多种电路和设备供电。今天，我们来了解一款在此类应用中表现突出的同步降压型DC-DC转换器——H4025。

一、核心特性概览

H4025是一款集成了多项实用功能的同步降压控制器，其设计旨在提供稳定可靠的电源解决方案。

宽范围输入电压：其输入电压范围支持4.5V至36V，使其能够适应多种应用场景，例如汽车电子、工业设备等可能存在电压波动的环境。

高集成度与输出能力：芯片内部集成了耐压40V的功率MOS管（上管PMOS，下管NMOS），能够支持持续3A的输出电流，减少了外部元件数量，简化了电路设计。

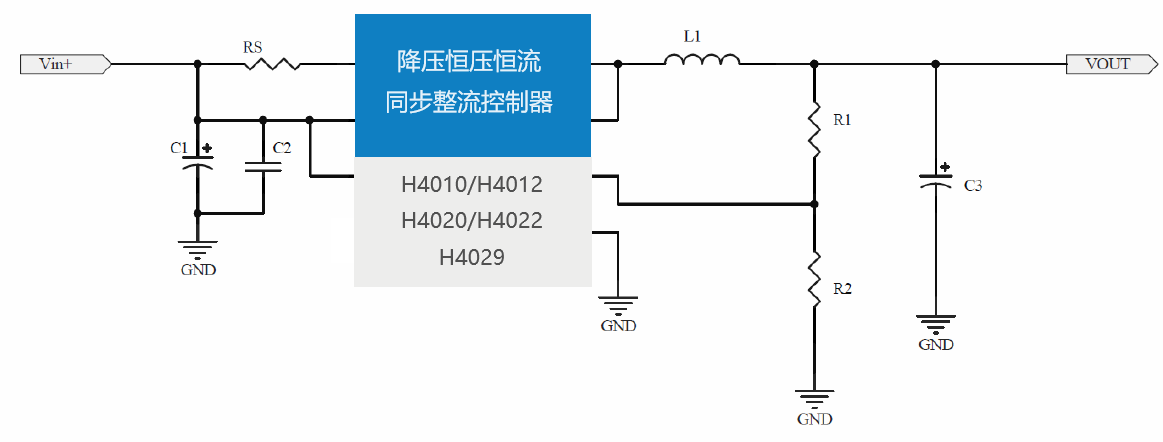

灵活可调的输出：通过配置外部的分压电阻，可以对FB（反馈）引脚进行设置，从而获得从2.5V到32V范围内的稳定输出电压。该芯片支持100%占空比模式，当输入电压接近输出电压时，也能高效工作。

恒压恒流控制：H4025具备恒压（CV）和恒流（CC）两种控制模式，这对于电池充电或需要限制电流的负载来说，是一项重要的保护功能。

与传统的异步降压（使用外部肖特基二极管续流）不同，H4025采用同步整流技术，使用内置的低阻值NMOS管替代二极管。这能显著降低导通损耗，尤其是在大电流输出时，有助于提升整个电源系统的转换效率。

工作频率与性能平衡：

芯片的固定开关频率设定在170kHz。这个频率选择在尺寸和效率之间取得了良好的平衡。它允许使用体积相对较小的电感和电容滤除噪声，同时避免了因频率过高而导致的开关损耗大幅增加。

多重的保护机制：

H4025内置了多重保护电路，增强了系统的可靠性：

短路保护（SCP）：在输出端发生短路时，保护芯片不被损坏。

过热保护（OTP）：当芯片结温大于阈值时，会自动关闭输出，防止因过热而失效。

欠压保护（UVLO）：在输入电压过低时，确保芯片不会在不稳定状态下工作。

电流检测方式：

该芯片采用“高端电流检测”方式，即检测电路位于上管MOS与输入端之间。相比在输出端进行检测的方案，在大电流负载条件下，这种方式的检测电阻功耗更低，有助于进一步提升系统的整体效率。

基于上述特性，H4025可适用于多种需要降压和稳压的领域，例如：

车载充电器/电源适配器：将汽车电瓶的12V/24V电压转换为5V、12V等，为便携设备供电。

工业控制系统供电：从24V或36V工业总线电源生成5V、3.3V等逻辑电平电源。

LED照明驱动：为LED灯串提供恒压或恒流驱动。

电池充电管理：与相应的协议识别芯片配合，可构成快速充电电源方案。

H4025同步降压芯片以其宽输入电压范围、高集成度、可调的输出以及完备的保护功能，为工程师设计高效、紧凑且可靠的电源系统提供了一个值得考虑的选择。其同步整流的架构和高端电流检测的设计，尤其在对效率有较高要求的应用中展现出其价值。
