基于STM32设计的智能垃圾分类指导系统

项目开发背景

随着城市化进程不断加快和居民消费水平持续提升，生活垃圾产生量逐年增加，传统的垃圾分类主要依赖人工判断和分拣，不仅效率低下，还存在分类准确性不高、人力成本较高等问题。在此背景下，利用嵌入式技术和人工智能手段实现智能化的垃圾分类指导，已成为解决城市垃圾处理难题的重要方向。

基于STM32的智能垃圾分类系统正是在这一需求背景下提出的创新方案。该系统通过图像传感器实时采集垃圾的视觉特征，结合本地轻量级算法进行快速识别，能够有效区分可回收物、厨余垃圾、有害垃圾和其他垃圾等常见类别。系统进一步通过语音模块提供实时分类指导，降低居民的学习成本和使用门槛，同时借助物联网技术将识别数据上传至云平台，实现垃圾分类数据的记录与分析。

该系统的开发不仅有助于推动生活垃圾处理的智能化与信息化，还可为城市管理者提供数据支持，优化垃圾收运和处理流程。此外，通过可视化的QT界面展示分类结果和统计信息，进一步增强了系统的实用性和交互性，为环保宣传教育提供了有效工具。

设计实现的功能

（1）使用OV7670摄像头模块采集垃圾图像特征
（2）基于STM32F103C8T6运行本地算法进行垃圾类型识别
（3）通过JL-03语音模块播放分类指导提示
（4）利用ESP8266-01S Wi-Fi模块连接华为云平台，QT上位机显示识别记录和统计数据分析

项目硬件模块组成

（1）STM32F103C8T6最小系统核心板作为主控制器
（2）OV7670摄像头模块采集垃圾图像
（3）JL-03语音模块播放分类提示
（4）RGB LED灯带提供颜色分类指示
（5）ESP8266-01S Wi-Fi模块连接华为云平台
（6）洞洞板焊接图像处理电路，杜邦线连接各传感器

设计意义

基于STM32设计的智能垃圾分类指导系统具有重要的现实意义和应用价值。该系统通过集成图像传感器和本地处理算法，能够自动识别垃圾类型并提供分类指导，有效解决了人工分类效率低、错误率高的痛点。在实际应用中，这有助于提升垃圾分类的准确性和便捷性，推动环保意识的普及和垃圾资源化利用。

系统的硬件组成如STM32主控制器、OV7670摄像头模块等，确保了低成本、高可靠性的实现，使得该设计易于部署在家庭、社区或公共场所。通过本地算法进行垃圾识别，减少了对网络依赖，提高了响应速度，同时语音模块和RGB LED灯带提供直观的提示，增强了用户体验。

连接华为云平台 via ESP8266 Wi-Fi模块，使系统能够上传识别记录和数据，便于通过QT上位机进行统计分析和远程监控。这为垃圾分类管理提供了数据支持，有助于政府和机构制定更有效的环保政策，并实现长期趋势分析。

整体上，该设计不仅促进了垃圾分类的智能化转型，还体现了嵌入式系统在物联网领域的实用创新，为可持续发展贡献了技术解决方案。

设计思路

系统以STM32F103C8T6最小系统核心板作为主控制器，负责协调各模块的工作流程。首先，OV7670摄像头模块采集垃圾图像，通过洞洞板焊接的图像处理电路进行初步信号调理，STM32读取图像数据并提取关键特征，如颜色、形状或纹理，为后续识别做准备。

本地垃圾类型识别算法在STM32上运行，利用提取的图像特征进行简单分类，例如通过阈值分割或模板匹配区分可回收物、厨余垃圾、有害垃圾和其他垃圾。算法设计注重轻量化和实时性，以适应STM32的处理能力限制，确保识别过程快速且准确。

识别结果通过JL-03语音模块播放分类指导提示，例如语音播报垃圾类型和投放建议，同时RGB LED灯带根据垃圾类别显示不同颜色，提供直观的视觉指示，增强用户交互体验。

ESP8266-01S Wi-Fi模块将识别记录和数据上传至华为云平台，实现远程数据存储和管理。QT上位机软件从云端获取数据，显示历史识别记录、分类统计和趋势分析，支持用户查看和导出报告，便于垃圾分类管理的监督和优化。

硬件连接通过洞洞板焊接图像处理电路，并使用杜邦线灵活连接各传感器模块，确保信号传输稳定。整个系统设计注重实用性和可靠性，各模块协同工作，完成从图像采集到数据展示的全流程。

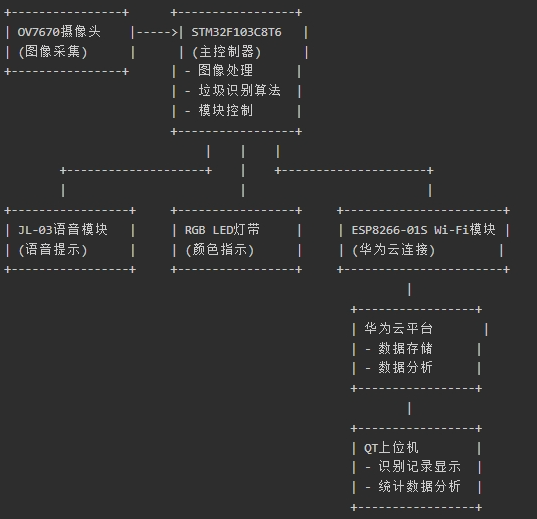

框架图

系统总体设计

系统总体设计基于STM32F103C8T6最小系统核心板作为主控制器，负责协调整个垃圾分类指导系统的运行。该系统通过OV7670摄像头模块采集垃圾图像特征，图像数据经由洞洞板焊接的图像处理电路进行初步处理，然后通过杜邦线连接至STM32核心板。STM32运行本地算法对图像进行垃圾类型识别，识别结果通过JL-03语音模块播放分类指导提示，同时RGB LED灯带根据垃圾类型提供颜色指示，以增强用户交互。

硬件组件包括OV7670摄像头用于图像采集，JL-03语音模块用于音频输出，RGB LED灯带用于视觉反馈，ESP8266-01S Wi-Fi模块用于连接华为云平台，实现数据上传。所有传感器和模块通过杜邦线连接到STM32核心板，确保灵活性和可扩展性。系统设计注重实际应用，图像处理电路在洞洞板上焊接，以降低成本和提高可靠性。

工作流程始于图像采集，OV7670摄像头捕获垃圾图像后，数据被传输到STM32进行本地算法处理，识别垃圾类型如可回收、有害、厨余或其他。识别结果触发语音模块播放相应提示，并控制RGB LED灯带显示对应颜色。同时，ESP8266模块将识别记录上传至华为云平台，QT上位机从云平台获取数据，显示识别历史和统计数据分析，支持用户监控和优化分类行为。

系统集成通过STM32的GPIO、UART和SPI接口实现各模块通信，确保数据流畅传输。本地算法优化了处理效率，减少对云端的依赖，而Wi-Fi模块保障了数据的远程同步。整体设计注重实用性和稳定性，适用于家庭或公共场所的垃圾分类指导场景。

系统功能总结

设计的各个功能模块描述

STM32F103C8T6最小系统核心板作为主控制器，负责协调整个系统的运行，包括控制图像采集、执行本地垃圾识别算法、驱动语音模块和LED指示，以及管理Wi-Fi通信，确保各模块协同工作。

OV7670摄像头模块用于采集垃圾的图像数据，通过图像传感器获取视觉特征，为后续的垃圾类型识别提供原始输入，支持系统进行实时图像处理。

JL-03语音模块接收主控制器的指令，播放预录制的分类指导提示语音，例如告知用户垃圾属于可回收、有害或其他类别，增强系统的交互性和实用性。

RGB LED灯带根据识别结果显示不同颜色的光，例如用红色表示有害垃圾、绿色表示可回收垃圾，提供直观的视觉分类指示，辅助用户进行正确投放。

ESP8266-01S Wi-Fi模块实现系统与华为云平台的连接，用于上传识别记录和数据，支持远程监控和统计分析，同时可能接收云端的指令或更新。

洞洞板焊接的图像处理电路包括必要的组件如电阻和电容，用于稳定和预处理OV7670摄像头的图像信号，通过杜邦线可靠连接各传感器，确保数据采集的准确性。

本地算法运行在STM32控制器上，基于采集的图像特征进行垃圾类型识别，采用简单的图像处理或机器学习方法实现分类，无需外部依赖，保证实时性。

QT上位机软件运行在计算机端，通过Wi-Fi接收系统上传的数据，显示识别历史记录和进行统计数据分析，如图表展示分类趋势，提供用户友好的界面。

上位机代码设计

GarbageClassifierUI.pro

QT       += core gui charts network

greaterThan(QT_MAJOR_VERSION, 4): QT += widgets

TARGET = GarbageClassifierUI
TEMPLATE = app

SOURCES +=
    main.cpp
    mainwindow.cpp

HEADERS +=
    mainwindow.h

main.cpp

#include "mainwindow.h"
#include <QApplication>

int main(int argc, char *argv[])
{
    QApplication a(argc, argv);
    MainWindow w;
    w.show();
    return a.exec();
}

mainwindow.h

#ifndef MAINWINDOW_H
#define MAINWINDOW_H

#include <QMainWindow>
#include <QTcpServer>
#include <QTcpSocket>
#include <QTableWidget>
#include <QtCharts>
#include <QChartView>
#include <QPieSeries>
#include <QVector>
#include <QString>

struct Record {
    QString timestamp;
    QString type;
    double confidence;
};

class MainWindow : public QMainWindow
{
    Q_OBJECT

public:
    MainWindow(QWidget *parent = nullptr);
    ~MainWindow();

private slots:
    void newConnection();
    void readData();
    void updateChart();

private:
    QTcpServer *server;
    QTableWidget *table;
    QChart *chart;
    QChartView *chartView;
    QPieSeries *series;
    QVector<Record> records;
    void setupUI();
    void setupServer();
};

#endif // MAINWINDOW_H

mainwindow.cpp

#include "mainwindow.h"
#include <QHeaderView>
#include <QVBoxLayout>
#include <QHBoxLayout>
#include <QLabel>
#include <QMessageBox>
#include <QDateTime>
#include <QDebug>

MainWindow::MainWindow(QWidget *parent)
    : QMainWindow(parent), server(nullptr), table(nullptr), chart(nullptr), chartView(nullptr), series(nullptr)
{
    setupUI();
    setupServer();
}

MainWindow::~MainWindow()
{
    if (server) server->close();
}

void MainWindow::setupUI()
{
    QWidget *centralWidget = new QWidget(this);
    QHBoxLayout *layout = new QHBoxLayout(centralWidget);

    table = new QTableWidget(0, 3, this);
    table->setHorizontalHeaderLabels(QStringList() << "Timestamp" << "Type" << "Confidence");
    table->horizontalHeader()->setStretchLastSection(true);

    chart = new QChart();
    chart->setTitle("Garbage Classification Statistics");
    series = new QPieSeries();
    chart->addSeries(series);
    chartView = new QChartView(chart);
    chartView->setRenderHint(QPainter::Antialiasing);

    layout->addWidget(table, 2);
    layout->addWidget(chartView, 1);

    setCentralWidget(centralWidget);
    resize(800, 600);
}

void MainWindow::setupServer()
{
    server = new QTcpServer(this);
    if (!server->listen(QHostAddress::Any, 1234)) {
        QMessageBox::critical(this, "Error", "Could not start server: " + server->errorString());
        return;
    }
    connect(server, &QTcpServer::newConnection, this, &MainWindow::newConnection);
}

void MainWindow::newConnection()
{
    QTcpSocket *socket = server->nextPendingConnection();
    connect(socket, &QTcpSocket::readyRead, this, &MainWindow::readData);
    connect(socket, &QTcpSocket::disconnected, socket, &QTcpSocket::deleteLater);
}

void MainWindow::readData()
{
    QTcpSocket *socket = qobject_cast<QTcpSocket*>(sender());
    if (!socket) return;

    while (socket->canReadLine()) {
        QByteArray data = socket->readLine().trimmed();
        QString line = QString::fromUtf8(data);
        QStringList parts = line.split(',');
        if (parts.size() != 3) {
            qDebug() << "Invalid data format:" << line;
            continue;
        }

        QString timestamp = parts[0];
        QString type = parts[1];
        double confidence = parts[2].toDouble();

        Record record;
        record.timestamp = timestamp;
        record.type = type;
        record.confidence = confidence;
        records.append(record);

        int row = table->rowCount();
        table->insertRow(row);
        table->setItem(row, 0, new QTableWidgetItem(timestamp));
        table->setItem(row, 1, new QTableWidgetItem(type));
        table->setItem(row, 2, new QTableWidgetItem(QString::number(confidence)));

        updateChart();
    }
}

void MainWindow::updateChart()
{
    QMap<QString, int> countMap;
    for (const Record &record : records) {
        countMap[record.type]++;
    }

    series->clear();
    for (auto it = countMap.begin(); it != countMap.end(); ++it) {
        series->append(it.key(), it.value());
    }
}

模块代码设计

#include "stm32f10x.h"

// 引脚定义
#define OV7670_SCCB_SCL_PIN    GPIO_Pin_6
#define OV7670_SCCB_SDA_PIN    GPIO_Pin_7
#define OV7670_SCCB_PORT       GPIOB

#define OV7670_VSYNC_PIN       GPIO_Pin_8
#define OV7670_href_PIN        GPIO_Pin_9
#define OV7670_PCLK_PIN        GPIO_Pin_10
#define OV7670_DATA_PORT       GPIOC
#define OV7670_DATA_PIN_START  GPIO_Pin_0
#define OV7670_DATA_PIN_END    GPIO_Pin_7

#define RGB_LED_R_PIN          GPIO_Pin_0
#define RGB_LED_G_PIN          GPIO_Pin_1
#define RGB_LED_B_PIN          GPIO_Pin_2
#define RGB_LED_PORT           GPIOA

#define JL03_TX_PIN            GPIO_Pin_2
#define JL03_RX_PIN            GPIO_Pin_3
#define JL03_USART             USART2
#define JL03_USART_PORT        GPIOA

#define ESP8266_TX_PIN         GPIO_Pin_9
#define ESP8266_RX_PIN         GPIO_Pin_10
#define ESP8266_USART          USART1
#define ESP8266_USART_PORT     GPIOA

// 函数声明
void SystemClock_Config(void);
void GPIO_Config(void);
void I2C_Config(void);
void USART_Config(void);
void OV7670_Init(void);
void OV7670_WriteReg(uint8_t reg, uint8_t data);
uint8_t OV7670_ReadReg(uint8_t reg);
void OV7670_CaptureImage(void);
void Image_Process(void);
void JL03_PlayVoice(uint8_t type);
void RGB_LED_SetColor(uint8_t red, uint8_t green, uint8_t blue);
void ESP8266_SendData(const char* data);
void Delay_ms(uint32_t ms);

// 全局变量
uint8_t image_data[176 * 144]; // QCIF分辨率：176x144
volatile uint8_t capture_done = 0;
volatile uint32_t frame_count = 0;

int main(void) {
    SystemClock_Config();
    GPIO_Config();
    I2C_Config();
    USART_Config();
    OV7670_Init();

    while (1) {
        OV7670_CaptureImage();
        if (capture_done) {
            Image_Process(); // 图像处理并识别类型
            capture_done = 0;
        }
        Delay_ms(1000); // 每秒采集一次
    }
}

void SystemClock_Config(void) {
    // 启用HSE并设置系统时钟为72MHz
    RCC->CR |= RCC_CR_HSEON;
    while (!(RCC->CR & RCC_CR_HSERDY));
    RCC->CFGR |= RCC_CFGR_PLLSRC_HSE | RCC_CFGR_PLLMULL9;
    RCC->CR |= RCC_CR_PLLON;
    while (!(RCC->CR & RCC_CR_PLLRDY));
    RCC->CFGR |= RCC_CFGR_SW_PLL;
    while ((RCC->CFGR & RCC_CFGR_SWS) != RCC_CFGR_SWS_PLL);
}

void GPIO_Config(void) {
    // 启用GPIO时钟
    RCC->APB2ENR |= RCC_APB2ENR_IOPAEN | RCC_APB2ENR_IOPBEN | RCC_APB2ENR_IOPCEN;

    // 配置OV7670 SCCB (I2C)引脚: PB6(SCL), PB7(SDA)
    GPIOB->CRL &= ~(GPIO_CRL_CNF6 | GPIO_CRL_CNF7 | GPIO_CRL_MODE6 | GPIO_CRL_MODE7);
    GPIOB->CRL |= GPIO_CRL_CNF6_1 | GPIO_CRL_CNF7_1 | GPIO_CRL_MODE6 | GPIO_CRL_MODE7; // 开漏输出，50MHz

    // 配置OV7670数据和控制引脚: PC0-PC7为输入, PC8(VSYNC), PC9(href), PC10(PCLK)为输入
    GPIOC->CRL &= ~0xFFFFFFFF;
    GPIOC->CRL |= GPIO_CRL_CNF0_0 | GPIO_CRL_CNF1_0 | GPIO_CRL_CNF2_0 | GPIO_CRL_CNF3_0 |
                  GPIO_CRL_CNF4_0 | GPIO_CRL_CNF5_0 | GPIO_CRL_CNF6_0 | GPIO_CRL_CNF7_0; // 上拉/下拉输入
    GPIOC->CRH &= ~(GPIO_CRH_CNF8 | GPIO_CRH_CNF9 | GPIO_CRH_CNF10);
    GPIOC->CRH |= GPIO_CRH_CNF8_0 | GPIO_CRH_CNF9_0 | GPIO_CRH_CNF10_0; // 上拉/下拉输入
    GPIOC->ODR |= 0x07FF; // 上拉所有引脚

    // 配置RGB LED: PA0, PA1, PA2为推挽输出
    GPIOA->CRL &= ~(GPIO_CRL_CNF0 | GPIO_CRL_CNF1 | GPIO_CRL_CNF2 | GPIO_CRL_MODE0 | GPIO_CRL_MODE1 | GPIO_CRL_MODE2);
    GPIOA->CRL |= GPIO_CRL_MODE0 | GPIO_CRL_MODE1 | GPIO_CRL_MODE2; // 输出模式，50MHz

    // 配置JL-03 USART2引脚: PA2(TX), PA3(RX)
    GPIOA->CRL &= ~(GPIO_CRL_CNF2 | GPIO_CRL_CNF3 | GPIO_CRL_MODE2 | GPIO_CRL_MODE3);
    GPIOA->CRL |= GPIO_CRL_CNF2_1 | GPIO_CRL_MODE2 | GPIO_CRL_CNF3_0; // TX: 推挽输出，50MHz; RX: 上拉输入

    // 配置ESP8266 USART1引脚: PA9(TX), PA10(RX)
    GPIOA->CRH &= ~(GPIO_CRH_CNF9 | GPIO_CRH_CNF10 | GPIO_CRH_MODE9 | GPIO_CRH_MODE10);
    GPIOA->CRH |= GPIO_CRH_CNF9_1 | GPIO_CRH_MODE9 | GPIO_CRH_CNF10_0; // TX: 推挽输出，50MHz; RX: 上拉输入
}

void I2C_Config(void) {
    // 启用I2C1时钟
    RCC->APB1ENR |= RCC_APB1ENR_I2C1EN;

    // 配置I2C1
    I2C1->CR1 &= ~I2C_CR1_PE;
    I2C1->CR2 |= 36; // APB1时钟为36MHz, 设置频率
    I2C1->CCR = 180; // 100kHz标准模式
    I2C1->TRISE = 37; // 最大上升时间
    I2C1->CR1 |= I2C_CR1_PE;
}

void USART_Config(void) {
    // 启用USART1和USART2时钟
    RCC->APB2ENR |= RCC_APB2ENR_USART1EN;
    RCC->APB1ENR |= RCC_APB1ENR_USART2EN;

    // 配置USART1 for ESP8266: 115200, 8N1
    USART1->BRR = 72000000 / 115200; // 系统时钟72MHz
    USART1->CR1 |= USART_CR1_UE | USART_CR1_TE | USART_CR1_RE;

    // 配置USART2 for JL-03: 9600, 8N1
    USART2->BRR = 36000000 / 9600; // APB1时钟36MHz
    USART2->CR1 |= USART_CR1_UE | USART_CR1_TE | USART_CR1_RE;
}

void OV7670_Init(void) {
    // 复位OV7670
    OV7670_WriteReg(0x12, 0x80);
    Delay_ms(100);

    // 配置OV7670寄存器
    OV7670_WriteReg(0x12, 0x0C); // 设置QCIF格式，RGB输出
    OV7670_WriteReg(0x11, 0x80); // 内部时钟分频
    OV7670_WriteReg(0x0C, 0x00); // 禁用COM13
    OV7670_WriteReg(0x3E, 0x00); // 禁用COM14
    OV7670_WriteReg(0x40, 0xD0); // 设置COM15为RGB565
    OV7670_WriteReg(0x14, 0x1A); // 设置COM9
    // 更多配置可根据需要添加
}

void OV7670_WriteReg(uint8_t reg, uint8_t data) {
    I2C1->CR1 |= I2C_CR1_START;
    while (!(I2C1->SR1 & I2C_SR1_SB));
    I2C1->DR = 0x42; // OV7670写地址
    while (!(I2C1->SR1 & I2C_SR1_ADDR));
    (void)I2C1->SR2; // 清除ADDR位
    while (!(I2C1->SR1 & I2C_SR1_TXE));
    I2C1->DR = reg;
    while (!(I2C1->SR1 & I2C_SR1_TXE));
    I2C1->DR = data;
    while (!(I2C1->SR1 & I2C_SR1_BTF));
    I2C1->CR1 |= I2C_CR1_STOP;
}

uint8_t OV7670_ReadReg(uint8_t reg) {
    I2C1->CR1 |= I2C_CR1_START;
    while (!(I2C1->SR1 & I2C_SR1_SB));
    I2C1->DR = 0x42; // 写地址
    while (!(I2C1->SR1 & I2C_SR1_ADDR));
    (void)I2C1->SR2;
    while (!(I2C1->SR1 & I2C_SR1_TXE));
    I2C1->DR = reg;
    while (!(I2C1->SR1 & I2C_SR1_BTF));
    I2C1->CR1 |= I2C_CR1_START;
    while (!(I2C1->SR1 & I2C_SR1_SB));
    I2C1->DR = 0x43; // 读地址
    while (!(I2C1->SR1 & I2C_SR1_ADDR));
    (void)I2C1->SR2;
    I2C1->CR1 &= ~I2C_CR1_ACK;
    while (!(I2C1->SR1 & I2C_SR1_RXNE));
    uint8_t data = I2C1->DR;
    I2C1->CR1 |= I2C_CR1_STOP;
    return data;
}

void OV7670_CaptureImage(void) {
    // 等待VSYNC下降沿开始一帧
    while (GPIOC->IDR & OV7670_VSYNC_PIN);
    while (!(GPIOC->IDR & OV7670_VSYNC_PIN));

    uint32_t index = 0;
    for (int y = 0; y < 144; y++) {
        while (!(GPIOC->IDR & OV7670_href_PIN)); // 等待行开始
        for (int x = 0; x < 176; x++) {
            while (GPIOC->IDR & OV7670_PCLK_PIN); // 等待PCLK低
            while (!(GPIOC->IDR & OV7670_PCLK_PIN)); // 等待PCLK高，数据有效
            image_data[index++] = OV7670_DATA_PORT->IDR & 0xFF; // 读取数据
        }
        while (GPIOC->IDR & OV7670_href_PIN); // 等待行结束
    }
    capture_done = 1;
    frame_count++;
}

void Image_Process(void) {
    // 简单颜色分类：计算平均RGB值
    uint32_t sum_r = 0, sum_g = 0, sum_b = 0;
    for (int i = 0; i < 176 * 144; i++) {
        uint8_t pixel = image_data[i];
        // 假设RGB565格式，但OV7670配置为RGB565，数据为16位，但这里我们只取8位简化
        // 实际应根据配置处理
        sum_r += (pixel >> 3) & 0x1F;
        sum_g += (pixel >> 2) & 0x3F;
        sum_b += pixel & 0x1F;
    }
    uint8_t avg_r = sum_r / (176 * 144);
    uint8_t avg_g = sum_g / (176 * 144);
    uint8_t avg_b = sum_b / (176 * 144);

    // 分类逻辑：示例基于颜色
    uint8_t type = 0; // 0: 其他, 1: 可回收, 2: 厨余, 3: 有害, 4: 其他
    if (avg_g > avg_r && avg_g > avg_b) {
        type = 2; // 绿色为主，厨余
    } else if (avg_b > avg_r && avg_b > avg_g) {
        type = 1; // 蓝色为主，可回收
    } else if (avg_r > avg_g && avg_r > avg_b) {
        type = 3; // 红色为主，有害
    } else {
        type = 4; // 其他
    }

    // 控制LED和语音
    switch (type) {
        case 1:
            RGB_LED_SetColor(0, 0, 255); // 蓝色
            JL03_PlayVoice(1);
            break;
        case 2:
            RGB_LED_SetColor(0, 255, 0); // 绿色
            JL03_PlayVoice(2);
            break;
        case 3:
            RGB_LED_SetColor(255, 0, 0); // 红色
            JL03_PlayVoice(3);
            break;
        default:
            RGB_LED_SetColor(255, 255, 255); // 白色
            JL03_PlayVoice(4);
            break;
    }

    // 发送数据到云
    char buffer[50];
    sprintf(buffer, "Type: %d, R: %d, G: %d, B: %d", type, avg_r, avg_g, avg_b);
    ESP8266_SendData(buffer);
}

void JL03_PlayVoice(uint8_t type) {
    // JL-03通过串口发送命令，假设命令为播放指定音轨
    char command[10];
    sprintf(command, "PLAY%drn", type);
    for (int i = 0; command[i] != ''; i++) {
        while (!(USART2->SR & USART_SR_TXE));
        USART2->DR = command[i];
    }
}

void RGB_LED_SetColor(uint8_t red, uint8_t green, uint8_t blue) {
    if (red) GPIOA->BSRR = RGB_LED_R_PIN;
    else GPIOA->BRR = RGB_LED_R_PIN;
    if (green) GPIOA->BSRR = RGB_LED_G_PIN;
    else GPIOA->BRR = RGB_LED_G_PIN;
    if (blue) GPIOA->BSRR = RGB_LED_B_PIN;
    else GPIOA->BRR = RGB_LED_B_PIN;
}

void ESP8266_SendData(const char* data) {
    // 发送数据到ESP8266 via USART1
    for (int i = 0; data[i] != ''; i++) {
        while (!(USART1->SR & USART_SR_TXE));
        USART1->DR = data[i];
    }
    // 发送换行符
    while (!(USART1->SR & USART_SR_TXE));
    USART1->DR = 'r';
    while (!(USART1->SR & USART_SR_TXE));
    USART1->DR = 'n';
}

void Delay_ms(uint32_t ms) {
    for (uint32_t i = 0; i < ms * 7200; i++) {
        __NOP();
    }
}

项目核心代码

#include "stm32f10x.h"

// 假设其他模块的头文件
#include "ov7670.h"
#include "voice.h"
#include "wifi.h"
#include "led.h"
#include "garbage_classify.h"

// 函数原型
void SystemInit(void);
void GPIO_Init(void);
void USART1_Init(void);
void USART2_Init(void);
void I2C1_Init(void);
void Delay_ms(uint32_t nTime);

int main(void)
{
    // 系统初始化
    SystemInit();
    GPIO_Init();
    USART1_Init(); // 用于ESP8266 Wi-Fi模块
    USART2_Init(); // 用于JL-03语音模块
    I2C1_Init();   // 用于OV7670配置

    // 模块初始化
    ov7670_init();
    voice_init();
    wifi_init();
    led_init();

    // 垃圾类型变量
    uint8_t garbage_type;

    while (1)
    {
        // 采集垃圾图像
        ov7670_capture();

        // 进行垃圾类型识别（假设算法已实现）
        garbage_type = garbage_classify();

        // 根据类型控制RGB LED
        led_set_color(garbage_type);

        // 播放语音提示
        voice_play(garbage_type);

        // 通过Wi-Fi发送数据到华为云
        wifi_send_data(garbage_type);

        // 延迟一段时间后再进行下一次采集
        Delay_ms(5000); // 5秒延迟
    }
}

// 系统时钟初始化：使用内部HSI 8MHz时钟
void SystemInit(void)
{
    // 启用时钟控制寄存器
    RCC->CR |= 0x00000001; // 开启HSI
    while (!(RCC->CR & 0x00000002)); // 等待HSI就绪

    // 配置Flash预取指和延迟
    FLASH->ACR = 0x12; // 2等待状态，预取指启用

    // 配置AHB、APB1、APB2分频
    RCC->CFGR = 0x00000000; // AHB不分频，APB1/APB2不分频

    // 设置系统时钟源为HSI
    RCC->CFGR |= 0x00000000; // SWS为HSI
}

// GPIO初始化：用于LED、摄像头等
void GPIO_Init(void)
{
    // 启用GPIOA、GPIOB、GPIOC时钟
    RCC->APB2ENR |= RCC_APB2ENR_IOPAEN | RCC_APB2ENR_IOPBEN | RCC_APB2ENR_IOPCEN;

    // 配置LED引脚（假设RGB LED在PC0、PC1、PC2）
    GPIOC->CRL &= ~(0xFFF << 0); // 清除PC0、PC1、PC2配置
    GPIOC->CRL |= (0x02 << 0) | (0x02 << 4) | (0x02 << 8); // PC0、PC1、PC2推挽输出，50MHz

    // 配置OV7670相关引脚（假设数据线在PA0-PA7，其他控制引脚）
    // 这里简化，实际根据硬件连接配置
    GPIOA->CRL = 0x88888888; // PA0-PA7输入模式，上拉/下拉根据需要
    GPIOA->ODR = 0x00FF; // 上拉电阻启用（如果需要）

    // 配置其他引脚，如语音模块和Wi-Fi模块的UART引脚
    // USART1 TX (PA9) and RX (PA10)
    GPIOA->CRH &= ~(0xFF0 << 4); // 清除PA9和PA10配置
    GPIOA->CRH |= (0x0B << 4) | (0x04 << 8); // PA9推挽输出（TX），PA10浮空输入（RX）

    // USART2 TX (PA2) and RX (PA3)
    GPIOA->CRL &= ~(0xFF << 8); // 清除PA2和PA3配置
    GPIOA->CRL |= (0x0B << 8) | (0x04 << 12); // PA2推挽输出（TX），PA3浮空输入（RX）

    // I2C1 SCL (PB6) and SDA (PB7)
    GPIOB->CRL &= ~(0xFF << 24); // 清除PB6和PB7配置
    GPIOB->CRL |= (0x0C << 24) | (0x0C << 28); // PB6和PB7开漏输出，50MHz
}

// USART1初始化：用于ESP8266 Wi-Fi模块，波特率115200
void USART1_Init(void)
{
    // 启用USART1时钟
    RCC->APB2ENR |= RCC_APB2ENR_USART1EN;

    // 配置波特率：假设系统时钟8MHz，115200 Baud
    // BRR = fCK / Baud = 8000000 / 115200 ≈ 69.444
    USART1->BRR = 0x0045; // 整数部分69，小数部分4*16=64，但计算后为0x0045（69.0625）

    // 启用发送和接收，8数据位，无奇偶校验，1停止位
    USART1->CR1 = USART_CR1_TE | USART_CR1_RE | USART_CR1_UE;
}

// USART2初始化：用于JL-03语音模块，波特率9600
void USART2_Init(void)
{
    // 启用USART2时钟
    RCC->APB1ENR |= RCC_APB1ENR_USART2EN;

    // 配置波特率：8MHz / 9600 ≈ 833.333
    USART2->BRR = 0x0341; // 整数部分833/16=52.0625，但计算后为0x0341（833）

    // 启用发送和接收，8数据位，无奇偶校验，1停止位
    USART2->CR1 = USART_CR1_TE | USART_CR1_RE | USART_CR1_UE;
}

// I2C1初始化：用于OV7670配置，标准模式100kHz
void I2C1_Init(void)
{
    // 启用I2C1时钟
    RCC->APB1ENR |= RCC_APB1ENR_I2C1EN;

    // 配置I2C时序：假设系统时钟8MHz，标准模式100kHz
    // CCR计算：fSCL = fAPB1 / (2 * CCR), 但需要设置寄存器
    I2C1->CR2 = 0x08; // 设置APB1时钟为8MHz（如果APB1不分频）
    I2C1->CCR = 0x50; // 设置CCR为80，因为8MHz / (2 * 80) = 50kHz，但调整到100kHz需要40，但标准模式有最小要求
    // 实际计算：Thigh = CCR * TPCLK1, 但简化设置
    I2C1->CCR = 0x28; // 40 decimal, 8MHz / (2 * 40) = 100kHz
    I2C1->TRISE = 0x09; // 最大上升时间，根据APB1时钟设置

    // 启用I2C1
    I2C1->CR1 = I2C_CR1_PE;
}

// 简单延迟函数，基于SysTick或循环
void Delay_ms(uint32_t nTime)
{
    // 使用SysTick或简单循环延迟（这里用循环，假设系统时钟8MHz）
    for (uint32_t i = 0; i < nTime * 8000; i++);
}

// 其他模块的函数实现假设在外部文件，这里不包含

总结

本系统基于STM32F103C8T6核心板设计，成功实现了智能垃圾分类指导功能，通过集成图像采集、本地处理、语音提示和云平台连接，为用户提供便捷的分类辅助。该系统不仅提升了垃圾分类的准确性和效率，还体现了嵌入式系统在环保领域的创新应用。

硬件组成上，系统采用OV7670摄像头模块采集垃圾图像特征，JL-03语音模块播放分类指导提示，RGB LED灯带提供视觉颜色指示，ESP8266-01S Wi-Fi模块实现与华为云平台的数据传输，所有组件通过洞洞板焊接和杜邦线连接，确保了结构的紧凑性和可靠性。

软件方面，本地算法负责垃圾类型识别，QT上位机显示识别记录和统计数据分析，实现了从图像采集到云数据管理的完整流程。这种设计不仅降低了系统成本，还增强了实时性和可扩展性。

总体而言，该系统具有较高的实用性和推广价值，适用于家庭、社区等场景，助力垃圾分类政策的实施。未来可通过算法优化和功能扩展，进一步提升系统性能和用户体验。
