深圳市萨科微半导体有限公司技术骨干来自清华大学，以新材料新工艺新产品引领公司发展，掌握国际领先的第三代半导体碳化硅功率器件技术。萨科微集电子产品的设计开发、生产和销售一体化的高新科技企业，为客户提供可靠的产品和配套的技术服务。
1.1名称：萨科微 SL27517A驱动 MOSFET方案
2.性能参数对标，兼容性强
2.1 对称驱动能力
萨科微 SL27517A 是一款 4A 单通道栅极驱动在替代 TI 的 UCC27517DBVR (TI)时具备多项显著的优势。主要性能体现在主要体现在性能兼容性、成本控制、设计灵活性及供应稳定性等方面。
萨科微 SL27517A在 VDD=12V 时提供 4A 灌/拉峰值电流（对称驱动），与 UCC27517 的4A 源极/汲极电流能力完全一致，可高效驱动 MOSFET、IGBT 等功率器件，适用于开关电源、DC-DC 转换器等场景。
2. 宽电压范围
SL27517A工作电压范围为 4.5V-20V，略优于 UCC27517 的 4.5V-18V，尤其在低压或电池供电场景（如便携设备）中适应性更强。
2.2 低延时与高速响应
萨科微 SL27517A均具备短传播延迟（典型值 12ns）和快速升降时间（6ns/11ns），确保开关损耗最小化，适合高频应用如数字电源和 GaN 器件驱动。
3. 设计灵活性与安全性提升
3.1. 双输入配置和功耗
萨科微 SL27517A支持 反相（IN-）或正相（IN+）输入模式，通过双引脚设计灵活适配不同逻辑控制需求，简化电路设计。
3.2 悬空输入保护
当输入引脚悬空时，萨科微 SL27517A 输出自动锁定低电平，避免功率管误触发，增强系统可靠性。
3.3 低静态功耗
静态电流极小，特别适合电池供电或低功耗场景（如太阳能设备、UPS）。

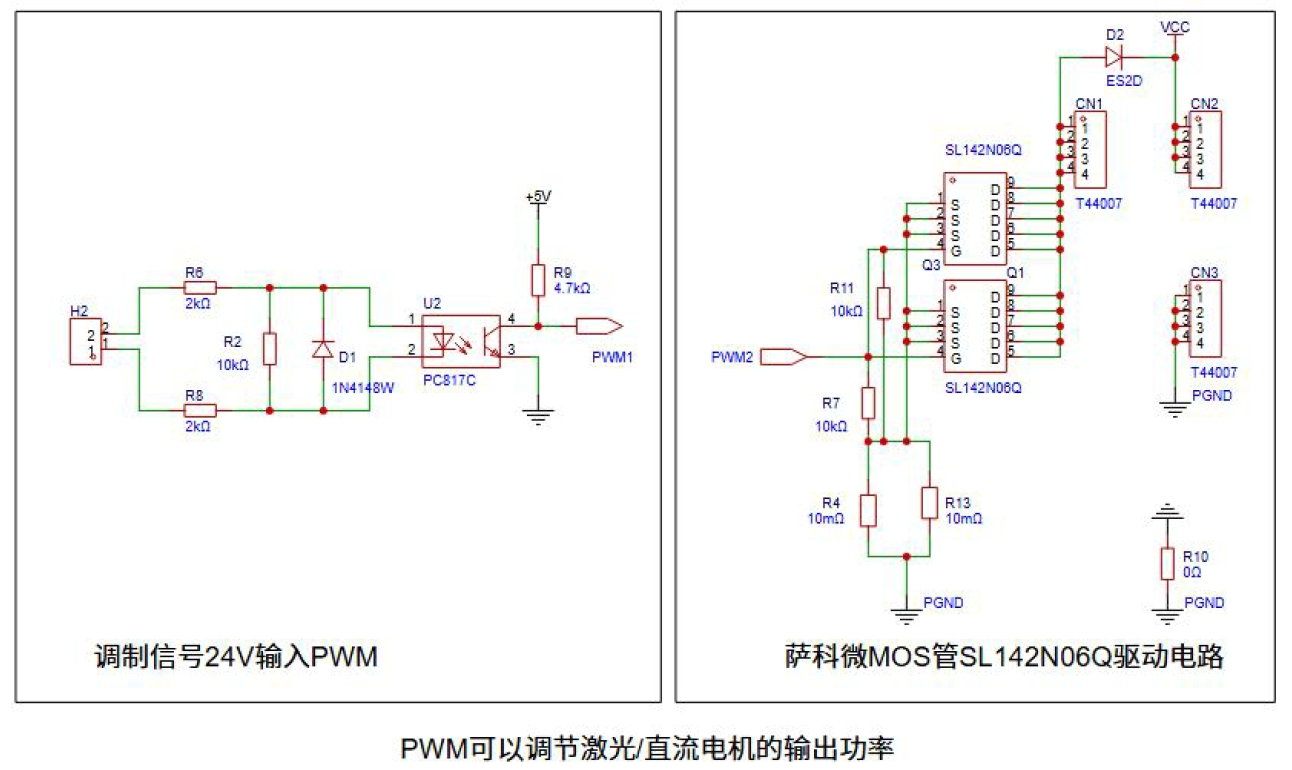

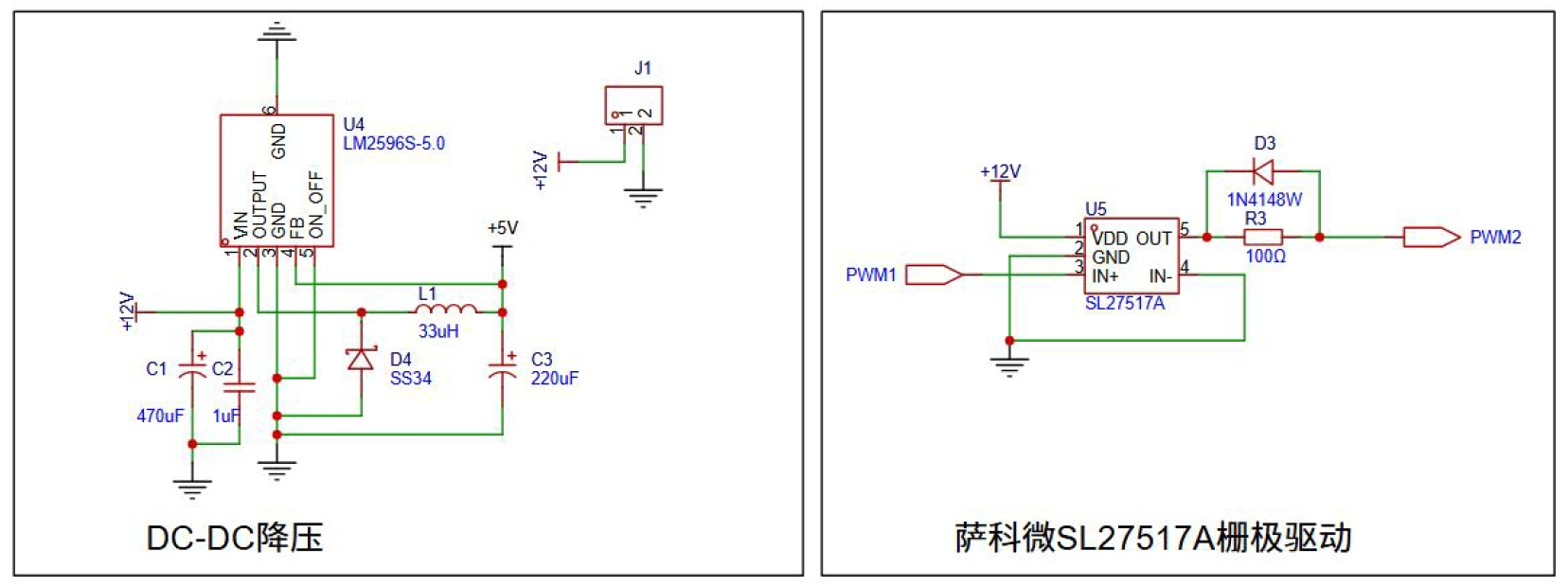

4.萨科微 SL27517A 在大功率驱动场景的典型应用电路
应用原理：
4.1 输入端调制信号给一个 PWM 波形驱动萨科微 PC817 光耦 U2,这里 24V 脉冲波形高电平时候光耦在 6MA左右（也可采用 5V控制通过改限流电阻 R6和 R8的阻值），光耦 U2 主要是信号隔离，光耦供电由 DC-DC 电源管理萨科微 LM2596S-5.0 提供 5V 电压，外部调制信号可以由 PLC 给出，D1 为萨科微开关二极管此处是续流，当调制信号反接时候二极管导通保护光耦 U2,U1 为栅极驱动芯片萨科微 SL27517A，是单通道 4A 的高速低侧栅极驱动器，可以高效安全地驱动 MOSFET IGBT等，低传播延迟以及紧凑的 SOT-23封装，静态电流极小等特点，使得 MOSFET 的开关频率可以达到数百 kHz。这款芯片非常适合用于服务器和通讯电源的同
步整流驱动和工业领域的场景。
4.2 给工程师几点建议：
萨科微栅极驱动芯片 SL27517A 在该电路中为 12V 供电，5 脚输出高电平时候驱动 MOS管萨科微 SL142N06Q导通驱动负载工作，MOS 管萨科微 SL142N06Q 在栅极驱动 10V 时候漏源两端电流典型值 20A，2.6mΩ低导通内阻，非常适合高速开关控制和同步整流等领域，R3电阻值选取应根据实际 PCB布线和布局来操作，这里选 100Ω,R3布局应该靠近 MOS管的栅极，布线路径要短，减少寄生电感。D3 为开关二极管在主要加速 MOS 管的关断,按照实际情况来增加。

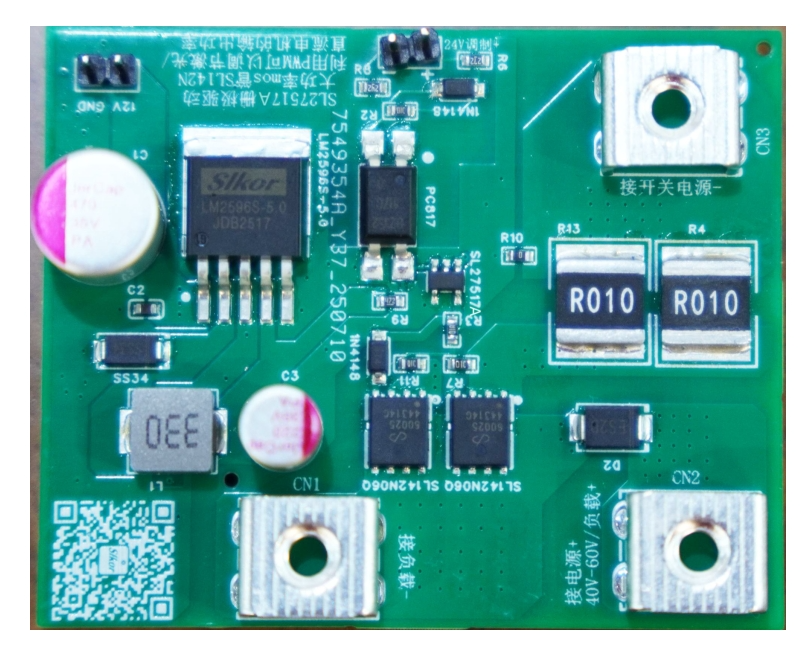

5. 萨科微 SL27517A 栅极驱动对应的 DEMO板如下图
5.1该 DEMO板采用双层 PCB设计，萨科微 SL27517A在驱动大功率 MOS管 SL142N06Q 并联结构时候，MOS管两端能过较大电流，DEMO 板加大了电源铺铜面积并且双面铺铜，方便散热和过大电流.CN2和和CN1接电机或者激光泵，CN2和CN3接开关电源并且电源电压最大60V(可以根据实际需求接 12V-60V)。萨科微 SL27517A低延时特点使得其在 PWM 驱动大功率 MOS 管时得到广泛应用。DEMO板上有萨科微品牌 logo，用户可以直接扫码关注萨科微半导体最新动态。
