单C口30W氮化镓充电器方案，采用诚芯微CX75GE048IES+CX7539F

TCL集团在电视、手机、家电、3C数码等领域有着丰富的产品线和卓越的技术实力。品类非常全面，能够满足消费者的日常生活需求。今天拆解的是一款TCL单C口30W氮化镓快充充电器，这款氮化镓充电器支持100-240Vac输入，输出功率为30W，输出支持5V3A、9V3A、12V2.5A、15V2A、20V1.5A五组固定电压输出和3.3-11V3A PPS一组电压档位。且支持华为和三星手机快充，对主流的手机都有很好的快充兼容性，满足为手机和笔记本电脑充电。

TCL 30W快充充电器外观

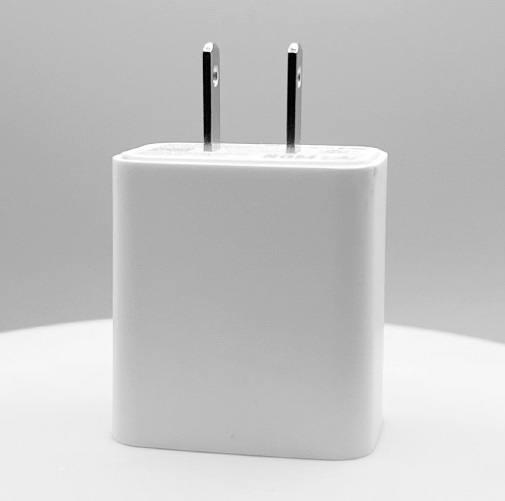

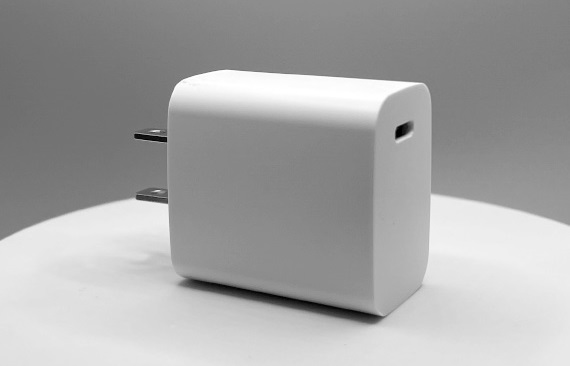

充电器为经典直板造型设计，采用PC防火材质白色外壳，机身表面哑光工艺处理，整体设计风格简约。输出端配置单C接口，接口胶芯均为橙色配色。

充电器配置固定式美规插脚。

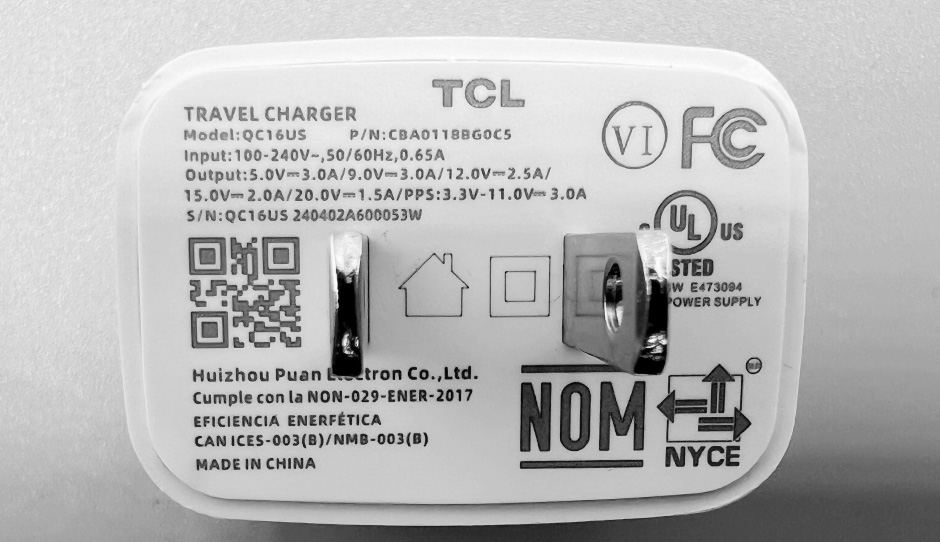

输入端外壳印有充电器参数

输入：100-240V~50/60Hz 0.65A

输出：5V3A、9V3A、12V2.5A、15V2A、20V1.5A

PPS：3.3-11V3A Max

制造商：HuiZhou Puan Electron CO.,Ltd.

充电器通过了FC、UL、NOM等多项认证。

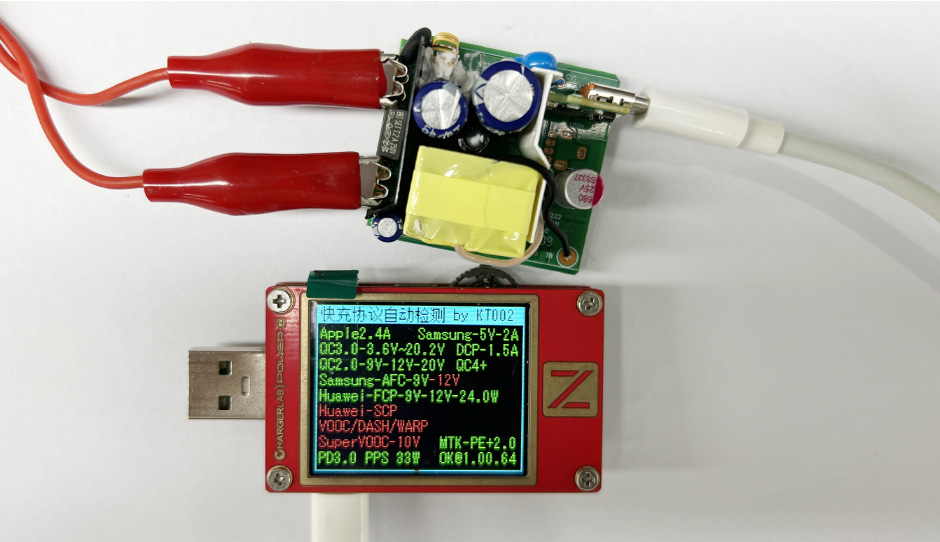

测得USB-C口支持QC3.0/4+、FCP、AFC、PD3.0、PPS、DCP、Apple 2.4A充电协议。

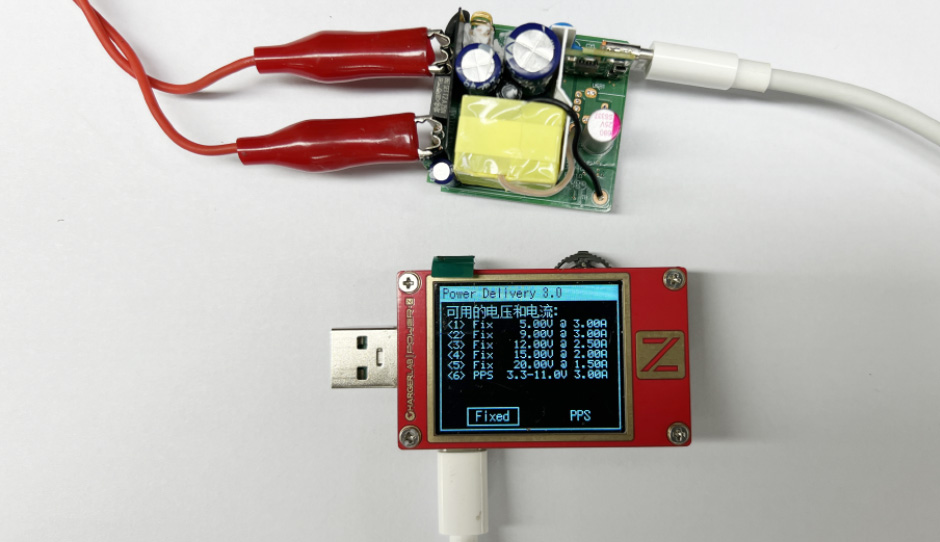

PDO报文显示USB-C口还具备5V3A、9V3A、12V2.5A、15V2A、20V1.5A五组固定电压档位，以及3.3-11V3APPS一组电压档位。

TCL 30W快充充电器拆解

测得PCBA模块长度为38.39mm。

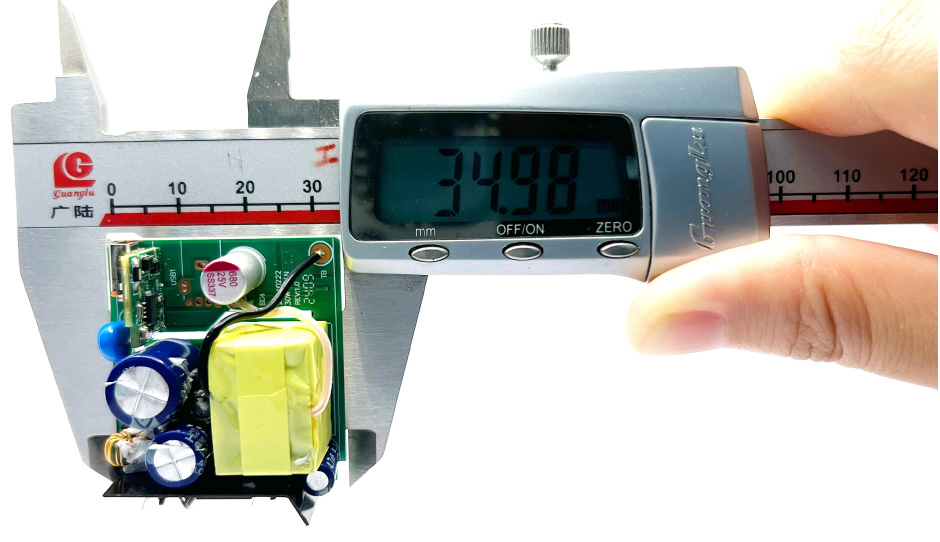

宽度为34.98mm。

高度为21.5mm。

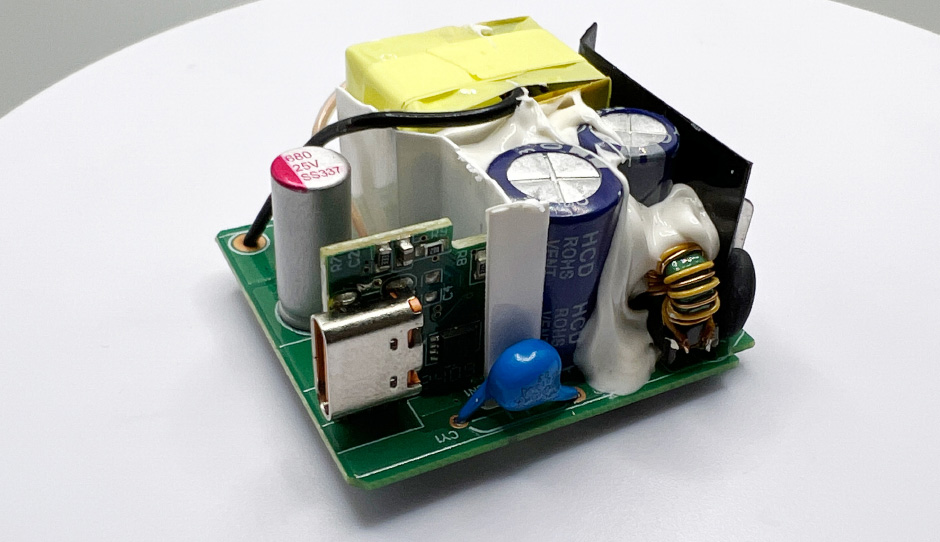

PCBA模块正面电容与变压器之间打胶填充固定。

PCB主板正面空间富余，器件布局相对稀疏不易积热，变压器打胶加固，USB-C模组焊接在独立小板上。

PCBA模块正面一览，左上角焊接热敏电阻NTC与共模电感，左中焊接保险丝，左下角焊接电解电容与变压器，变压器上方为工字电感和两颗电解电容。右上角焊接协议小板和Type-C母座，旁边为一颗固态电容。

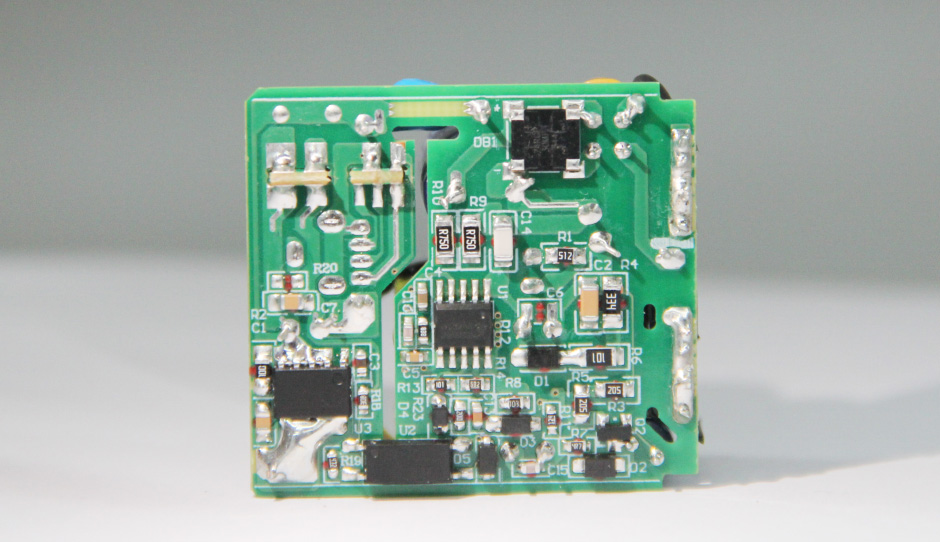

主板背面设有整流桥、开关电源初次级芯片、光耦。

板子一侧设有协议小板、MOS、蓝色Y电容、电解电容和共模电感。

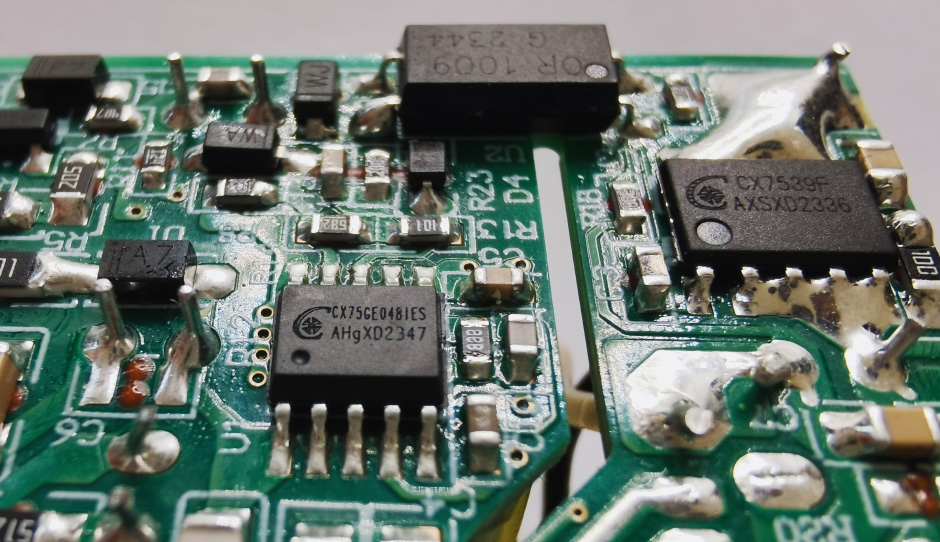

充电器主控芯片来自诚芯微科技，型号CX75GE048IES，高性能高频QR控制器与GaN功率器件的完美结合，更加利于发挥GaN器件低阻抗、低开关损耗的优良性能；QR工作模式，可支持200kHz开关频率；提高系统的功率密度，满足日趋小型化的需求。

诚芯微快充方案已被Moto、AT&T、hoco.、贝尔金、倍思、品胜、GPE、tamas、欧姆电机、aigo、新斯宝、佳域、羽博、飞利浦、第一卫等知名品牌的数十款产品采用。

次级同步整流芯片采用诚芯微CX7539F，CX7539F是一颗高性能的开关电源次级侧同步整流控制电路。在低压大电流开关电源应用中，轻松满足6级能效，是理想的超低导通压降整流器件的解决方案。芯片可支持高达150kHz的开关频率应用,并且支持CCM/QR/DCM等开关电源工作模式应用，其极低导通压降产生的损耗远小于肖特基二极管的导通损耗，极大提高了系统的转换效率，大幅降低了整流器件的温度。

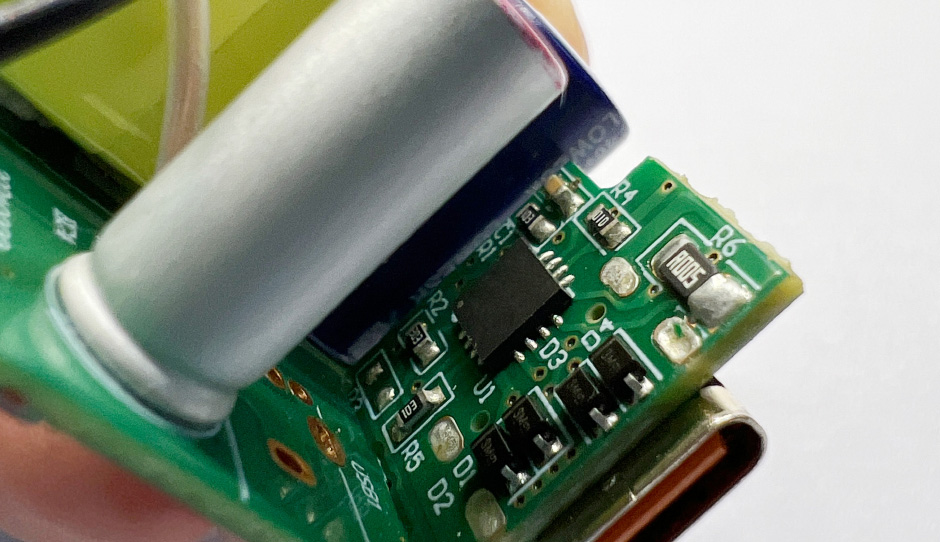

协议芯片特写。

拆解总结：

TCL这款30W氮化镓充电器为直板造型设计，搭配美规固定插脚，充电器为USB-C输出接口，支持QC3.0/4+和华为FCP快充，以及三星AFC快充，该款氮化镓充电器内部采用诚芯微整套CX75GE048IES+CX7539F电源方案，得益于诚芯微科技高集成方案的使用，可有效精简外围电路以及降低设计难度，充电器内部电容与变压器打胶固定，初次级之间通过隔离板绝缘，内部用料和设计都很可靠。
