lcd1602模块驱动代码设计Verilog代码Quartus开发板

名称：lcd1602模块驱动代码设计Verilog代码Quartus开发板

软件：Quartus

语言：Verilog

代码功能：

lcd1602模块驱动代码设计

1、用qartus软件；

2、用verilog语言；

3、输入两组16位二进制数据，使lcd1602在第一行上显示字符串consume与第一组转换成十进制输入的数据，第二行显示字符串rest与第二组转换成十进制输入的数据。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

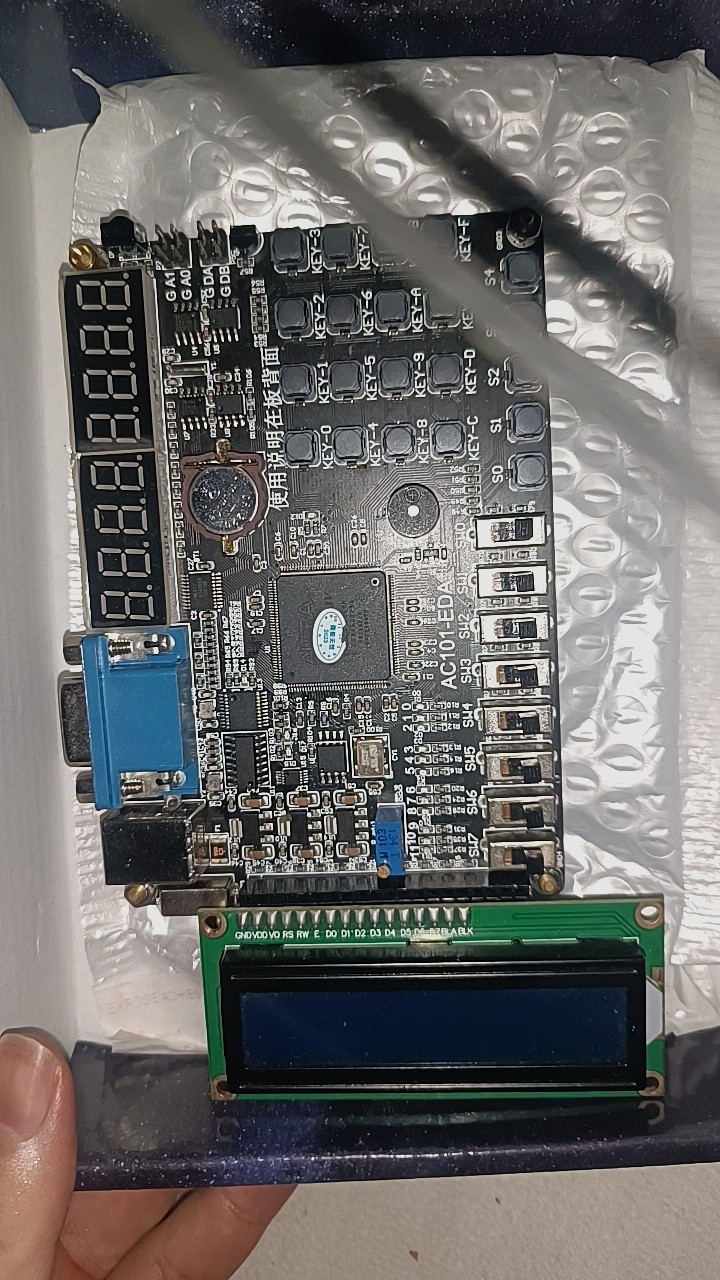

本代码已在开发板验证，开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

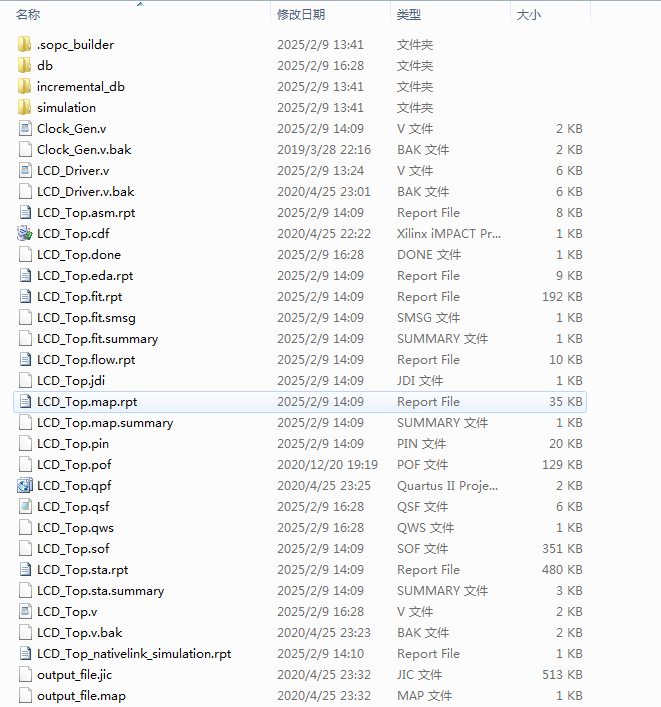

1、工程文件

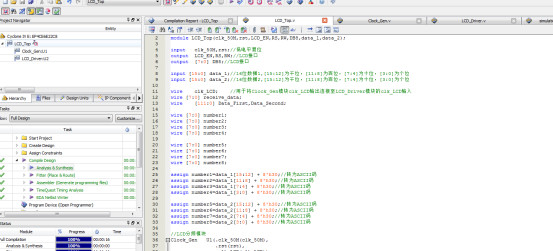

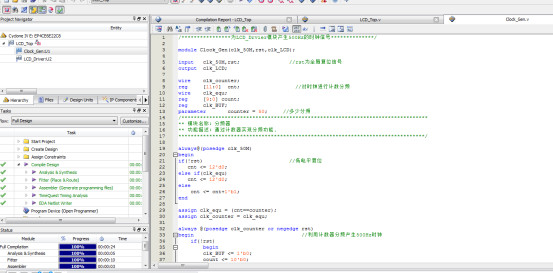

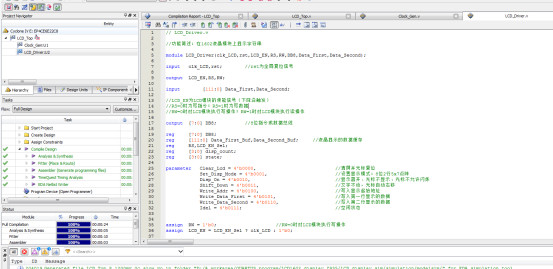

2、程序文件

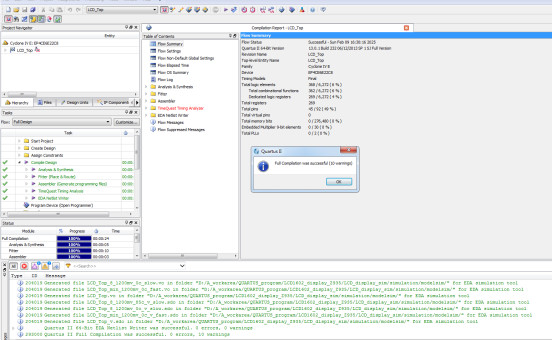

3、程序编译

4、RTL图

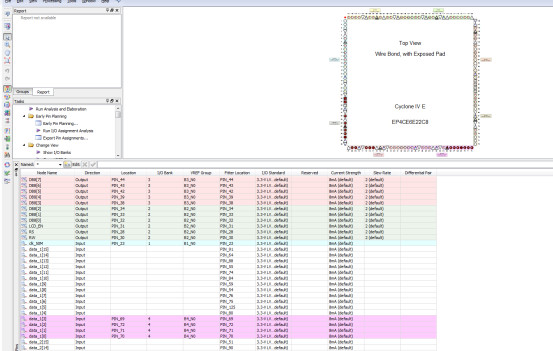

5、管脚分配

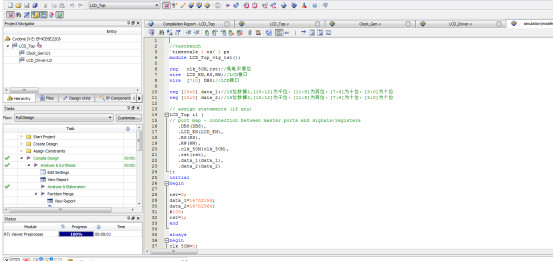

6、Testbench

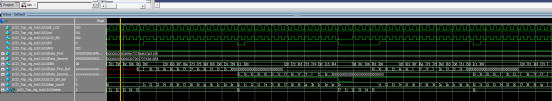

7、仿真图

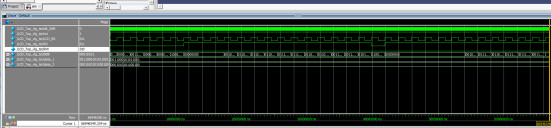

整体仿真图

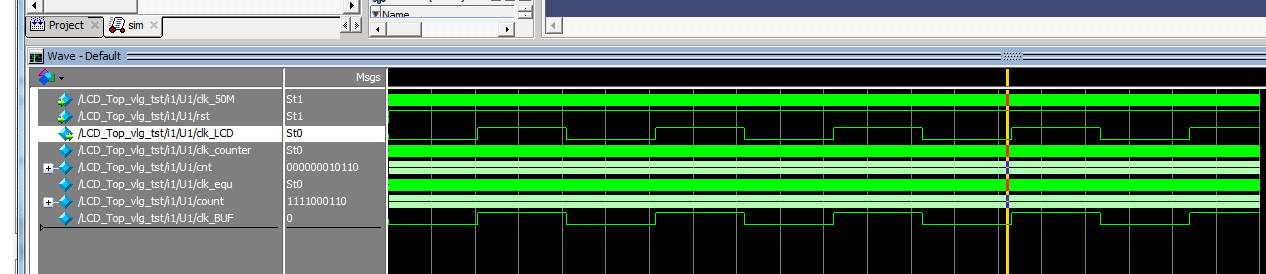

分频模块

LCD驱动模块

部分代码展示:

//?LCD_Driver.v
//功能简述：在1602液晶模块上显示字符串
module?LCD_Driver(clk_LCD,rst,LCD_EN,RS,RW,DB8,Data_First,Data_Second);
input???clk_LCD,rst;????????//rst为全局复位信号
output??LCD_EN,RS,RW;
input????????[111:0]?Data_First,Data_Second;?
//LCD_EN为LCD模块的使能信号（下降沿触发）
//RS=0时为写指令；RS=1时为写数据
//RW=0时对LCD模块执行写操作；RW=1时对LCD模块执行读操作
output??[7:0]?DB8;??????????//8位指令或数据总线
reg?????[7:0]?DB8;
reg?????[111:0]?Data_First_Buf,Data_Second_Buf;?????//液晶显示的数据缓存
reg?????RS,LCD_EN_Sel;
reg?????[3:0]?disp_count;
reg?????[3:0]?state;
parameter???Clear_Lcd?=?4'b0000,????????????????????????????//清屏并光标复位
????????????Set_Disp_Mode?=?4'b0001,????????????????????????//设置显示模式：8位2行5x7点阵??
????????????Disp_On?=?4'b0010,??????????????????????????????//显示器开、光标不显示、光标不允许闪烁
????????????Shift_Down?=?4'b0011,???????????????????????????//文字不动，光标自动右移
????????????Write_Addr?=?4'b0100,???????????????????????????//写入显示起始地址
????????????Write_Data_First?=?4'b0101,?????????????????????//写入第一行显示的数据
????????????Write_Data_Second?=?4'b0110,????????????????????//写入第二行显示的数据
????????????Idel?=?4'b0111;?????????????????????????????????//空闲状态

点击链接获取代码文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=1534
