基于ST VB56G4的DMS方案

04/28 17:32
1810
加入交流群
扫码加入
获取工程师必备礼包
参与热点资讯讨论

核心技术优势/方案详细规格/产品实体图/PCB/方块图Datasheet/测试报告/Gerber/Schematics/User manual +一键获取

VB56G4A?是一款专为汽车驾驶员监控应用设计的?1.5 MP像素全局快门图像传感器。该传感器使用?3D?堆叠背照式技术,并结合意法半导体的专利制造工艺,具有出色的近红外(940 nm)感光灵敏度。只需与一颗红外LED灯或?VCSEL配合,即可实现驾驶监控系统(DMS)功能。

VB56G4A传感器的量子效率(QE)很高,在940nm近红外波长达到27%,其线性动态范围达到60dB。这意味着即使是使用一个简单的低功率不可见光LED发射管,也能为传感器提供充足的光源。在白天或夜间驾驶以及在明亮或阴暗条件下,可见光谱之外成像还可以确保图像传感器的光谱响应一致性。该传感器的高量子效率结合仅2.6?m的像素尺寸,有助于降低总功耗和摄像头尺寸。此外,集成的自动曝光控制功能可以最大限度地减少系统与传感器的交互,降低传感器的使用难度,简化应用软件设计。

产品方案

1.5MP模组方案:VB56G4A(Sensor)+QF2(ISP)

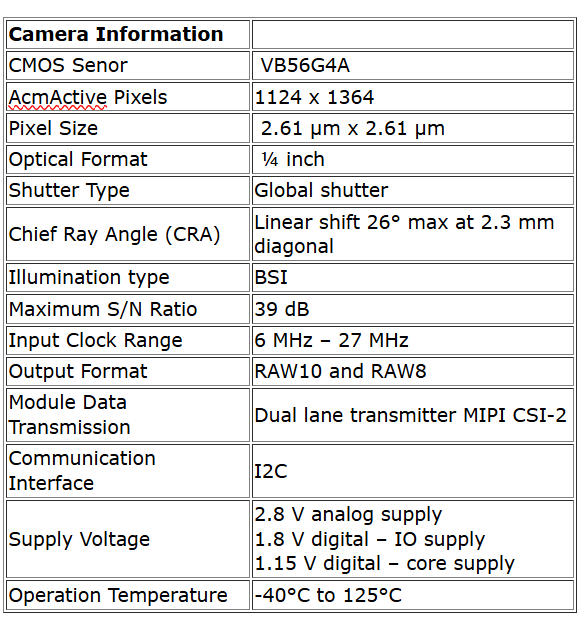

?Sensor信息

?方案方块图

?场景应用图

?展示板照片
