16位乘法器设计Verilog代码VIVADO仿真

名称：16位乘法器设计Verilog代码VIVADO仿真

软件：VIVADO

语言：Verilog

代码功能：

1)用verilog写一个乘法器(数据位宽16位), 并进行仿真验证。

2)手工画一个SRAM单元及阵列的框图。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

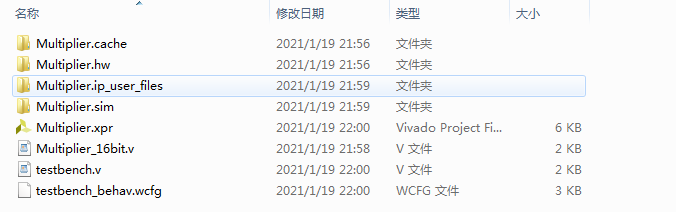

1. 工程文件

2. 程序文件

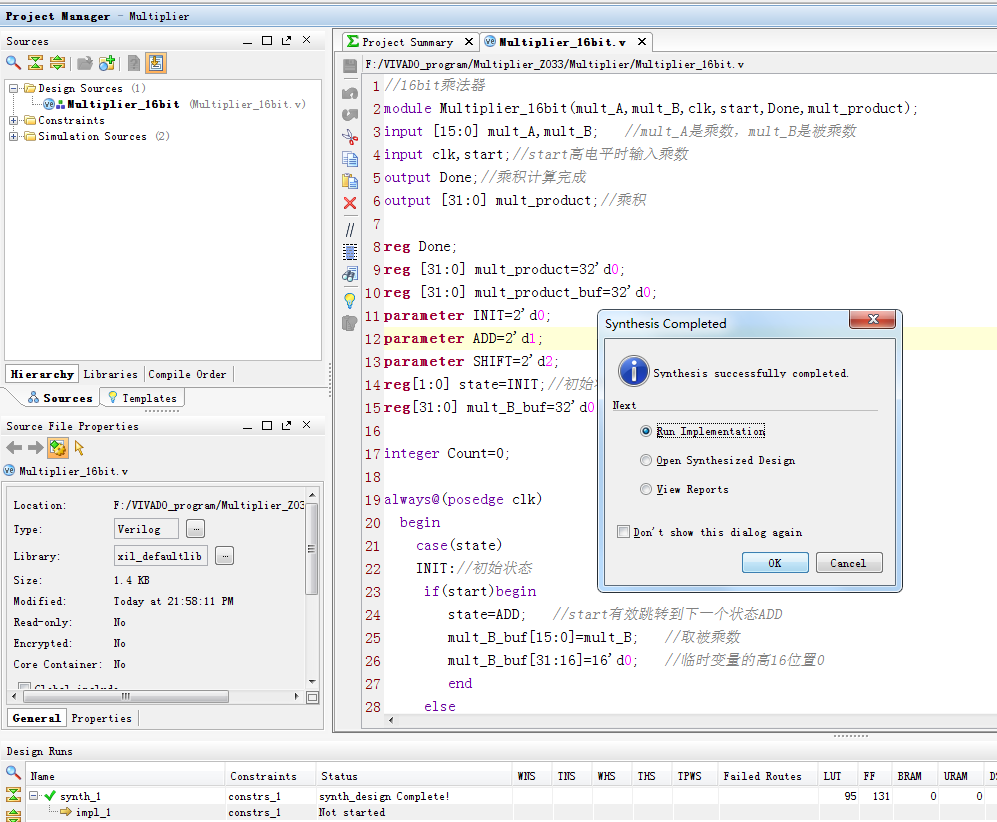

3. 程序编译

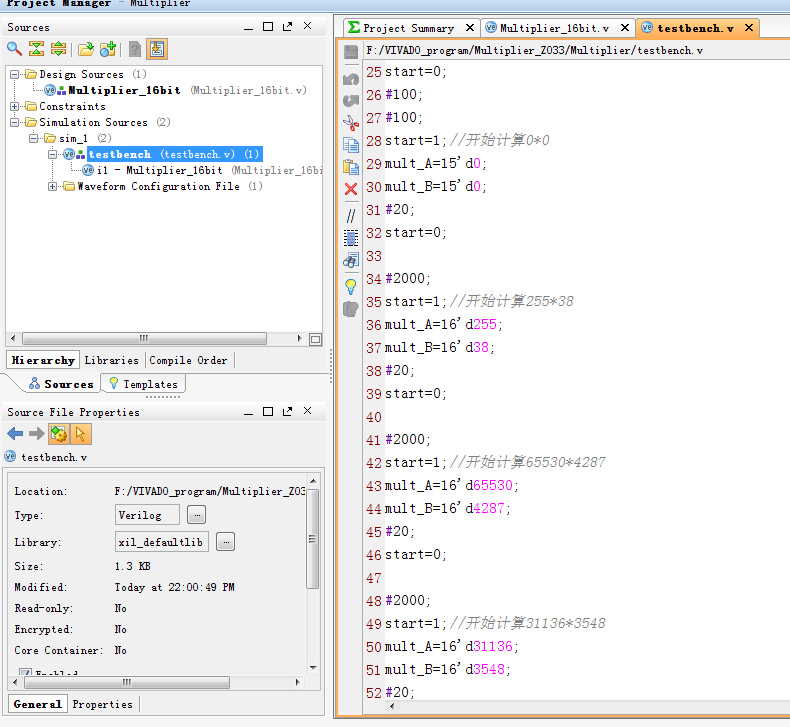

4. Testbench

5. 仿真图

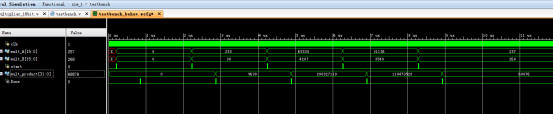

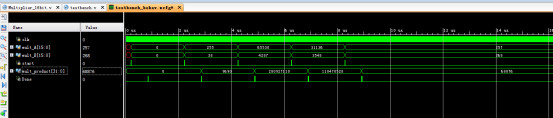

图中仿真了5组乘法，可看到：

0*0=0

255*38=9690

65530*4287=280927110

31136*3548=110470528

257*268=68876

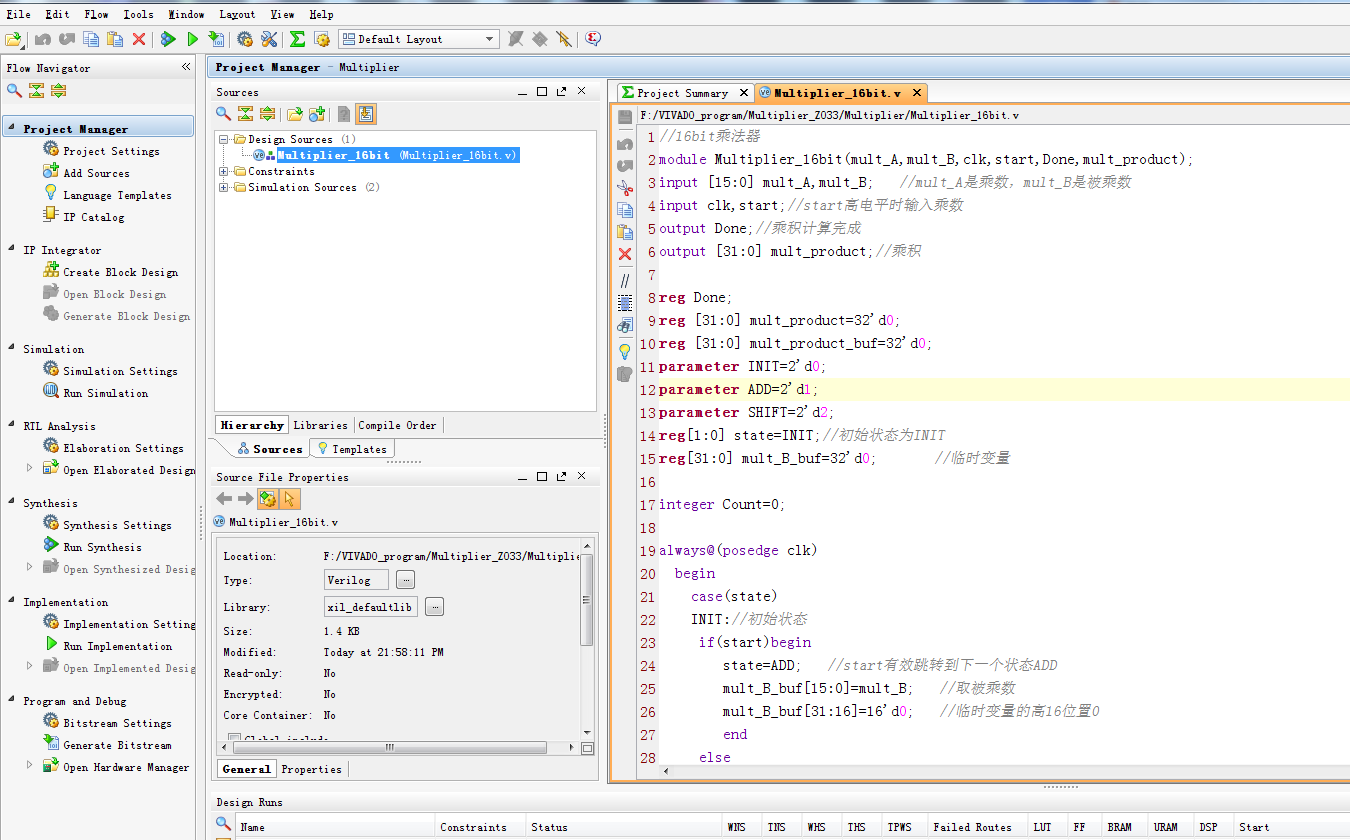

部分代码展示:

//16bit乘法器
module?Multiplier_16bit(mult_A,mult_B,clk,start,Done,mult_product);
input?[15:0]?mult_A,mult_B;???//mult_A是乘数，mult_B是被乘数
input?clk,start;//start高电平时输入乘数
output?Done;//乘积计算完成
output?[31:0]?mult_product;//乘积
reg?Done;
reg?[31:0]?mult_product=32'd0;
reg?[31:0]?mult_product_buf=32'd0;
parameter?INIT=2'd0;
parameter?ADD=2'd1;
parameter?SHIFT=2'd2;
reg[1:0]?state=INIT;//初始状态为INIT
reg[31:0]?mult_B_buf=32'd0;???????//临时变量
integer?Count=0;
always@(posedge?clk)
??begin
?case(state)
INIT://初始状态
?if(start)begin
state=ADD;???//start有效跳转到下一个状态ADD
mult_B_buf[15:0]=mult_B;???//取被乘数
mult_B_buf[31:16]=16'd0;???//临时变量的高16位置0
end
?else??????????????????
begin
mult_product_buf=0;
Count=0;
Done=0;?????????????//运算未完成
state=INIT;??????//初始状态
end
