ESP32与SPI网口芯片DM9051ANX模块硬件引脚接法与ESP-IDF配置参数

ESP32 C3模块与DM9051ANX开发版

1.开发版引脚接法

以合宙ESP32 C3 开发版连接DM9051ANX开发版，两者对应的引脚接口，简单整理如下：

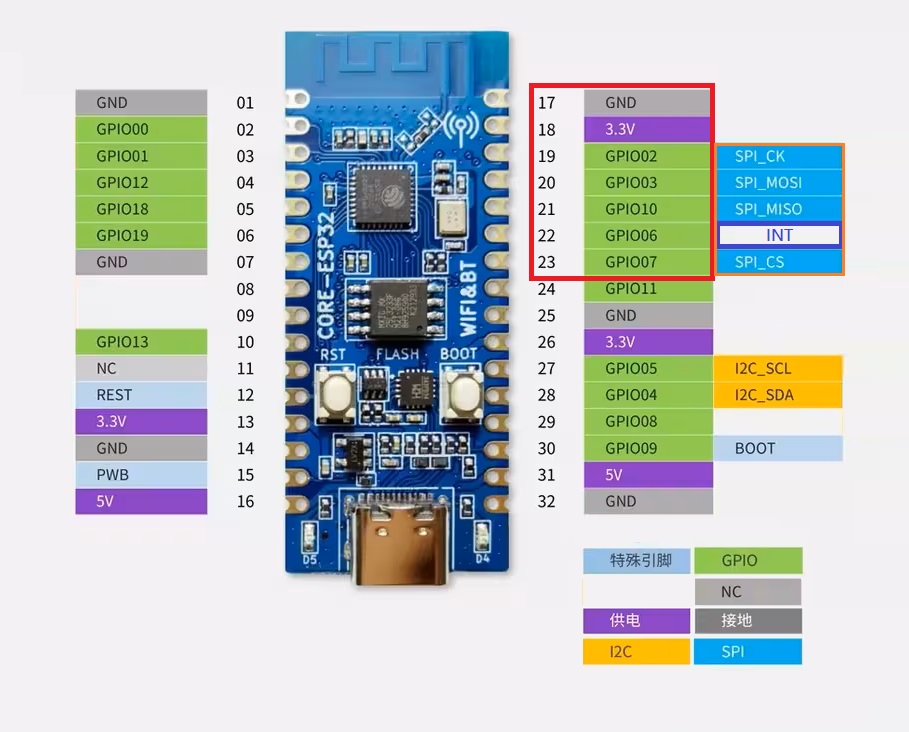

*合宙ESP32 C3开发版引脚示意图

SPI外设模式为FSPI

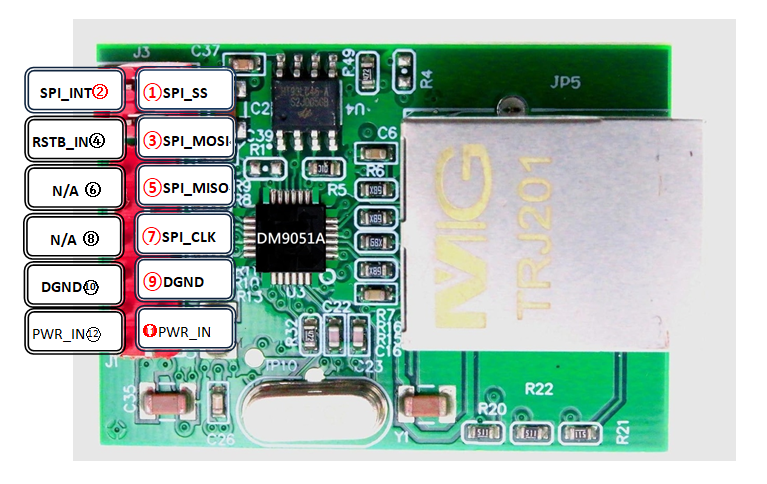

*DM9051ANX开发版SPI接口引脚示意图

2.)ESP32与DM9051ANX开发版引脚对应说明

引脚名	ESP32 C3 开发版		DM9051ANX 开发板
引脚名	引脚号	说明	引脚号	说明
3.3v	18	3.3V	11	PWR_IN
GND	17	GND	9	DGND
SPI_CK	19	GPIO 02	7	SPI_CLK
SPI_MOSI	20	GPIO 03	3	SPI_MOSI
SPI_MISO	21	GPIO 10	5	SPI_MISO
INT	22	GPIO 06	2	SPI_INT
SPI_CS	23	GPIO 07	1	SPI_SS

2.使用ESP-IDF

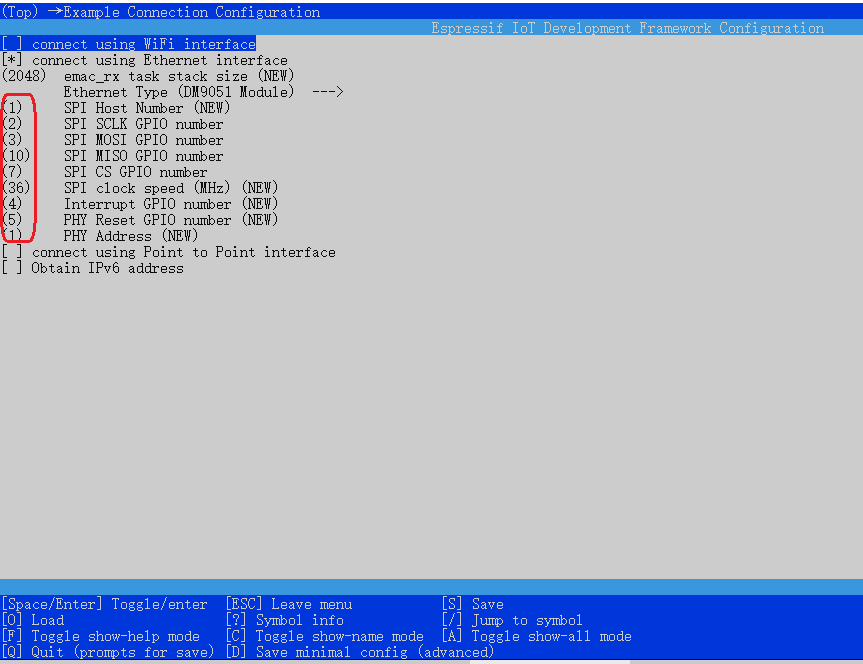

1.)在菜单中，选择『Example Ethernet Configuration』。

依照IDF版本的不同，有些版本会在『Compiler options』之下找到『Example Ethernet Configuration』。

如果找不到『Example Ethernet Configuration』，请以黄框『「/」Jump to symbol』，用关键词搜寻『DM9051』或『Ethernet』或『SPI』即可。

2.)我们在『SPI Ethernet』菜单中，选择使用『DM9051 Module』。

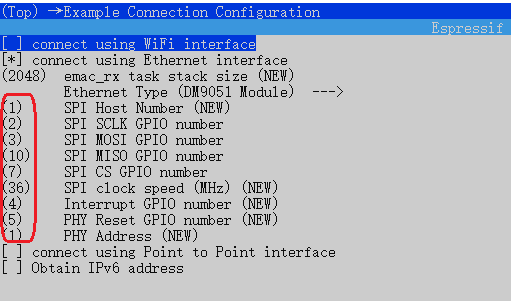

3.)红框中为ESP32 C3开发版的GPIO引脚配置，请依照用户手上的硬件平台来修改红框的引脚配置即可。
